高程测设是将设计高程测设在指定桩位上。高程测设主要在平整场地、开挖基坑、定路线坡度等场合使用。高程测设的方法有水准测量法和全站仪三角高程测量法。水准测量法一般采用视线高程法进行。

（1）水准仪视线高程法

如图12.5所示，已知水准点A的高程为HA=2.345 m，欲在B点测设出某建筑物的室内地坪设计高程（建筑物的±0.000）为HB=3.016 m。将水准仪安置在A，B两点的中间位置，在A点竖立水准尺，读取后视A尺的读数为a=1.358 m，则水准仪的视线高程为

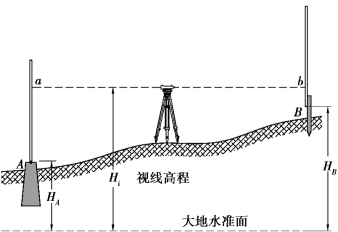

图12.5　视线高程法测设高程

在前视B点竖立水准尺，设水准仪瞄准B尺的读数为b，则b应满足方程HB=Hi-b，由此可求出b为

(www.daowen.com)

用逐渐打入木桩或在木桩一侧画线的方法，使竖立在B点桩位上的水准尺读数为0.687 m。此时，B点水准尺底部的高程就等于欲测设的设计高程3.016 m。

在建筑设计图纸中，建筑物各构件的高程都是以其首层地坪为零高程面标注的，即建筑物内的高程系统是相对高程系统，基准面为首层地坪面。

（2）全站仪三角高程测量法

当欲测设的高程与水准点之间的高差较大时，可用全站仪测设。如图12.6所示，在基坑边缘设置一个水准点A，在A点安置全站仪，量取仪器高iA；在B点安置棱镜，读取棱镜高vB；在ZT80MR+全站仪主菜单下，按（测量）键进入【常规测量】1/3界面，按键翻页到【常规测量】3/3界面，在P3页软键菜单按（测站）键，输入仪器高与测站点高程（可不必输入测站的平面坐标），按（确定）键返回【常规测量】3/4界面。

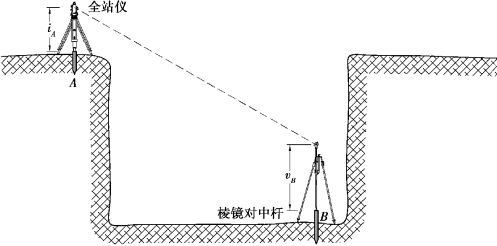

图12.6　测设深基坑内的高程

使望远镜瞄准B点棱镜中心，按（测距）键，屏幕Z行的数值即为B点的实测高程。旋转望远镜微动螺旋上仰或下俯望远镜，使屏幕显示的Z值等于设计高程HB，指挥镜站司镜员抬高或下沉棱镜对中杆（注意，棱镜高不能改变），当棱镜中心位于视准轴上时，棱镜对中杆底部中心点的位置即为设计高程的位置。
