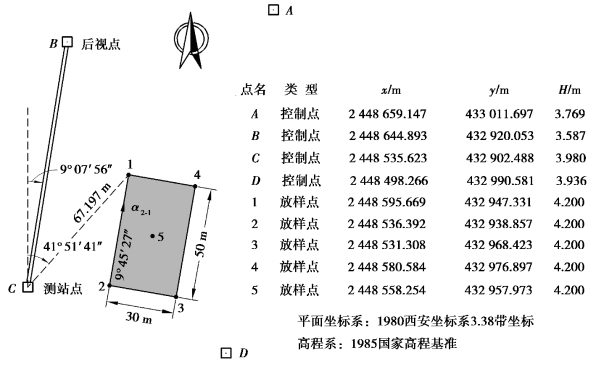

将场区已知点与设计点的三维坐标上载到全站仪内存文件，执行全站仪的坐标放样命令测设指定点的空间位置。例如，图12.1中的A，B，C，D为场区已知导线点，1～5点为建筑物的待放样点。场区三通一平完成后，需要先放样1～5点的平面位置。

使用中纬ZD80MR+全站仪，执行【主菜单】下的“程序/放样”命令，放样图中1点的操作过程如下。假设图中9个点的三维坐标已上传到仪器内存作业文件PxyHc，并在C点安置好全站仪，在B点安置好棱镜对中杆。

（1）设置当前作业文件

在【主菜单】下，按（程序）（放样）键进入【放样】菜单，按键，再按或键选择当前作业文件为PxyHc，然后按（确定）键返回【放样】菜单，操作过程如图5.32所示。

（2）设置测站

在【放样】菜单下，按（列表）键，移动光标到C点按（确定）键，按（确定）键输入仪器高并返回【放样】菜单，操作过程如图5.33所示。

图12.1　全站仪放样建筑物轴线交点坐标数据案例

（3）定向

按（坐标定向）键，再按（列表）键，移动光标到B点按（确定）键，使望远镜瞄准B点标志，按（记录）（否）键并返回【放样】菜单，操作过程如图5.34所示。

（4）设置EDM

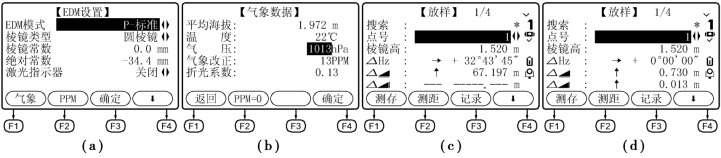

按（开始）键进入【放样】1/4界面，按键翻页到P2页软键菜单，按（EDM）键进入如图12.2（a）所示的【EDM设置】菜单，设置内容见图中所示；按（气象）键进入如图12.2（b）所示的【气象数据】菜单，输入温度为“22”，气压为“1013”，结果如图12.2（b）所示；按（确定）（确定）键，返回图12.2（c）所示的【放样】1/4界面。

图12.2　放样前设置EDM及放样1点的操作界面

（5）放样1点

移动光标到“点号”行，按键下移光标到“棱镜高”行，用数字键输入棱镜高并按键。屏幕ΔHz行显示的角度值“→+32°43′45″”为需要将照准部右旋的角度，Δ行显示的距离值“67.197 m”为测站C→放样点1的设计平距。

右旋照准部，使ΔHz行显示的角度值为0°00′00″，此时视准轴方向即为1号点的设计方向；指挥司镜员移动棱镜，使棱镜位于望远镜视准轴方向上，上仰或下俯望远镜使其瞄准棱镜中心，按（测距）键，屏幕显示案例如图12.2（d）所示，屏幕Δ行显示的距离值“↑0.730 m”表示棱镜需要沿仪器视线离开仪器方向移动0.730 m。测站观测员用步话机将屏幕Δ行显示的距离值报送给镜站，司镜员根据接收到的Δ值移动棱镜。(www.daowen.com)

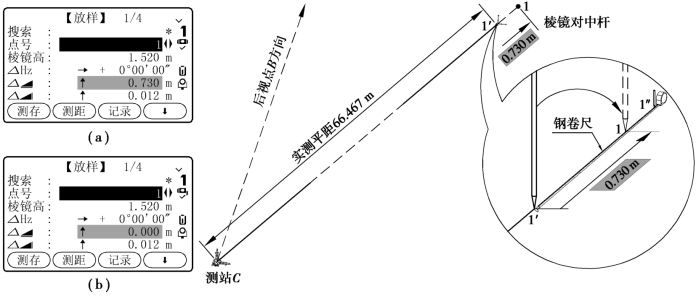

如图12.3所示，设棱镜对中杆的当前位置为1′点，应在1′点后离开仪器方向＞0.730 m的1″点竖立一定向标志（如铅笔或短钢筋），测站观测员下俯仪器望远镜，照准定向标志附近，用手势指挥，使定向标志移动到仪器视线方向的1″点；再用钢卷尺沿1′1″直线方向量距，距离1′点0.730 m的点即为放样点1的准确位置。将棱镜对中杆移至1点，整平棱镜对中杆，测站观测员上仰仪器望远镜，照准棱镜中心，按（测距）键重新测量，结果如图12.3（b）所示。当Δ值为0时，棱镜对中杆中心即为放样点1的平面位置。

图12.3　使用屏幕显示的Δ值精确移动棱镜的方法

屏幕Δ行的值为“↑0.012m”，表示棱镜点还需要抬高0.012m才是设计高程位置。

（6）全站仪坐标放样测站与镜站的手势配合

全站仪放样时，测站与镜站应各配备一个步话机，步话机主要用于测站观测员报送Δ值，如图12.3（a）中的“↑0.730 m”。测站指挥棱镜横向移动到望远镜视线方向，棱镜完成整平后和示意测站重新测距等应通过手势确定。

仍以放样图12.1的1点为例，全站仪水平角差调零后，照准部就不能再水平旋转，只能仰俯望远镜，指挥棱镜移动到望远镜视准轴方向。

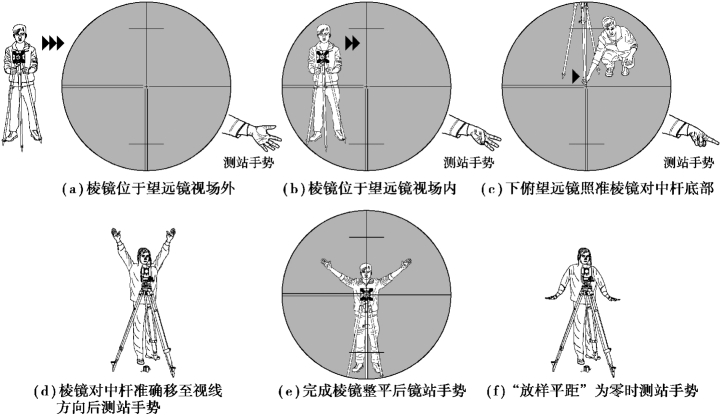

如图12.4所示，当棱镜位于望远镜视场外时，使用望远镜光学粗瞄器指挥棱镜快速移动，测站手势如图12.4（a）所示；当棱镜移动到望远镜视场内时，应上仰或下俯望远镜，使望远镜基本照准棱镜，指挥棱镜缓慢移动，测站手势如图12.4（b）所示；当棱镜接近望远镜视准轴时，应下俯望远镜，照准棱镜对中杆底部，指挥棱镜做微小移动，测站手势如图12.4（c）所示；当棱镜对中杆底部已移动至望远镜视准轴方向时，测站手势如图12.4（d）所示，司镜员应立即整平棱镜对中杆，完成操作后，应通过手势告知测站，如图12.4（e）所示。

测站观测员上仰望远镜，照准棱镜中心，按（测距）键，并将屏幕显示的Δ值通过步话机告知司镜员。当屏幕显示的Δ为0时，测站应及时告知司镜员钉点，手势如图12.4（f）所示。

为了加快放样速度，一般应打印一份A1或A0尺寸的建筑物基础施工大图，镜站专门安排一人看图，以便完成一个点的放样后，由看图员指挥棱镜快速移动到下一个放样点，以减少司镜员寻点时间。

图12.4　使用全站仪放样点位的平面位置测站与镜站的手势配合

（7）全站仪盘左放样点位的误差分析

ZT80MR+全站仪的测角误差为±2″，则放样点的水平角误差为mβ==±2.83″，测距误差为±2 mm。当放样平距D=100 m时，放样点相对于测站点的误差为

由表12.2可知，除细部轴线要求放样偏差≤±2 mm外，其余点的放样偏差要求都大于±2 mm。因此，在建筑施工放样中，只要控制放样平距小于100 m，用ZK80MR+全站仪盘左放样，基本可以满足所有放样点位的精度要求。
