以图11.21所示的数字地形图为例，介绍绘制断面图的操作方法。在命令行执行多段线命令绘制断面折线，操作过程如下：

命令：pline

指定起点：53319.279，31362.694

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：53456.266，31437.888

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：53621.756，31403.756

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：Enter

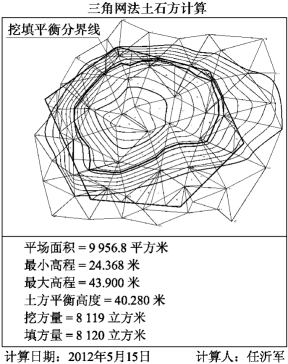

图11.34　区域土方量平衡计算表格(www.daowen.com)

执行下拉菜单“工程应用/绘断面图/根据已知坐标”命令，命令行提示“选择断面线”时，点取前已绘制的多段线，弹出如图11.35（a）所示的“断面线上取值”对话框；单击按钮，在弹出的文件对话框中，选择系统自带的dgx.dat文件，完成响应后，返回“断面线上取值”对话框；勾选“输出EXCEL表格”复选框，单击按钮，系统首先生成一个打开的Excel文件（本例内容见图11.36），然后弹出如图11.35（b）所示的“绘制纵断面图”对话框。

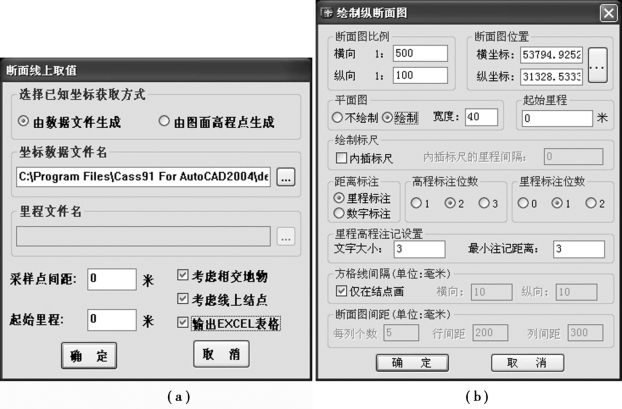

图11.35　执行下拉菜单“工程应用/绘断面图”命令弹出的两个对话框设置内容

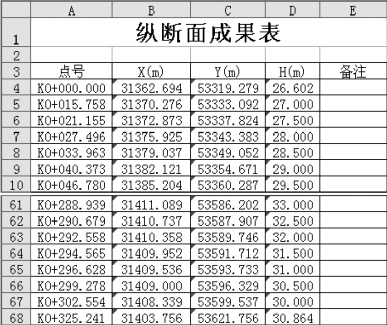

图11.36　执行“绘断面图”命令自动生成的Excel表格

在图11.35（b）中，单击“断面图位置”区域的按钮，在CASS绘图区点取一点作为放置断面图的左下角点；点选“平面图”区域的“绘制”单选框，设置同时绘制断面线两侧的平面图，使用缺省设置的平面图宽度40 m，单击按钮，CASS自动绘制断面图，本例结果如图11.37所示。

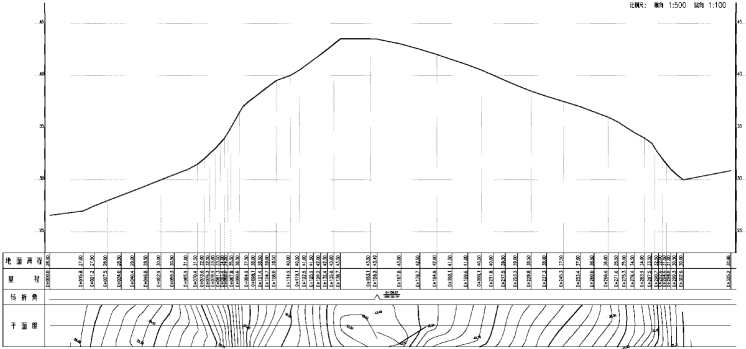

图11.37　执行下拉菜单“工程应用/绘断面图”命令生成的断面图
