电子平板测图过程中，主要是使用图11.12（e）所示的“电子平板”地物绘制菜单驱动全站仪测距，并将碎部点的水平盘读数、竖盘读数与斜距自动传输到CASS，由CASS自动计算碎部点的三维坐标并展绘在CASS绘图区。

（1）操作方法

下面以测绘图11.10所示的一栋7层砼（应为“混凝土”，余同）房为例说明操作方法，碎部点起始编号仍设为4。

使全站仪瞄准立在4号房角点的棱镜，单击地物绘制菜单的“居民地”按钮，展开“居民地”列表菜单，单击“一般房屋”按钮，在弹出的如图11.13所示的“一般房屋”对话框中双击“多点砼房屋”图标，命令行提示的主要内容如下：

输入地物编码：＜141111＞

等待全站仪信号...

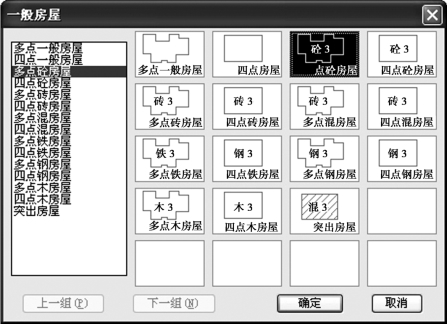

图11.13　执行地物绘制菜单“居民地/一般房屋/多点砼房屋”命令

CASS自动驱动全站仪测距，完成测距后返回如图11.14（a）所示的“全站仪连接”对话框，对话框中的水平角、垂直角、斜距为CASS自动从全站仪获取的碎部点原始观测值。输入碎部点名4、棱镜高1.52，单击按钮，CASS命令行显示由CASS计算出的4号房角点三维坐标如下：

点号：4　X=2500671.294 m Y=405532.511 m H=4.113 m

曲线Q/边长交会B/跟踪T/区间跟踪N/垂直距离Z/平行线X/两边距离L/圆Y/内部点O＜鼠标定点，回车键连接，ESC键退出＞

该点自动展绘在CASS绘图区，计算出的坐标数据自动存入坐标文件“F：\120517.dat”，原始观测数据自动存入观测文件“F：\120517.HVS”。

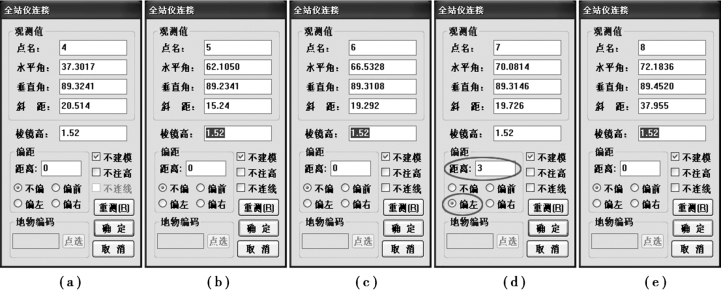

图11.14　CASS自动驱动全站仪测量7层砼房屋5个角点的观测结果

使全站仪瞄准立在5号房角点的棱镜，在笔记本电脑上按回车键，全站仪观测5号房角点的数据如图11.14（b）所示，点名自动设置为5，棱镜高未改变时，单击按钮，CASS自动完成5号房角点的坐标计算、数据存储与展点操作。同理，分别完成6，7，8号房角点的观测、坐标计算、数据存储与展点操作，屏幕显示下列信息时(www.daowen.com)

曲线Q/边长交会B/跟踪T/区间跟踪N/垂直距离Z/平行线X/两边距离L/闭合C/隔一闭合G/隔一点J/隔点延伸D/微导线A/延伸E/插点I/回退U/换向H＜鼠标定点，回车键连接，ESC键退出＞G

输入层数（有地下室输入格式：房屋层数-地下层数）＜1＞：7

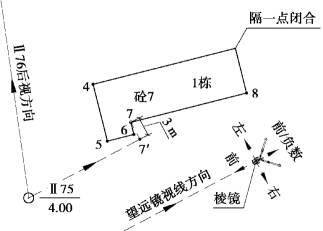

图11.15　“全站仪连接”对话框中输入偏距的几何意义

按G键执行“隔一闭合”选项，输入所测砼房层数7，按回车键，即完成多点砼房的测绘工作，结果如图11.15所示。

CASS自动绘制的5点砼房屋轮廓线与文字注记“砼7”为单一对象，它们位于“JMD”图层。

（2）“全站仪连接”对话框中其余选项的意义

①“偏距”区域单选框及测点偏距的输入：如图11.15所示，在测站Ⅱ75是看不见7号房角点的，本例是将棱镜立在7′点，7号点位于全站仪望远镜视线方向偏左3 m处，因此CASS驱动全站仪完成7′点的观测后，弹出如图11.14（d）所示的“全站仪连接”对话框时，应单击“偏左”单选框，在偏距栏输入3，单击按钮，CASS应用输入的偏距及偏向算出7点的坐标。

“偏距”区域有4个单选框——“不偏”“偏左”“偏右”“偏前”，缺省设置为“不偏”，“偏左”“偏右”“偏前”的几何意义如图11.15所示。当点选“偏前”单选框时，输入正数偏距为偏向全站仪方向，输入负数偏距为离开全站仪方向。

②复选框：有“不建模”“不注高”“不连线”3个复选框。当测点需要参与数字地面模型，也即参与绘制等高线时，应不勾选“不建模”复选框。本例地势比较平坦，因此勾选“不建模”复选框。勾选“不注高”复选框为不注记测点的高程，勾选“不连线”复选框为相邻测点不连线。

③按钮：废除“全站仪连接”对话框显示的观测数据，重新观测立镜点。

（3）CASS创建的数据文件

在图11.12（b）所示的“电子平板测站设置”对话框中，在“坐标数据文件名”栏输入“F：\120517.dat”坐标文件，CASS计算出的本例观测4～8号测点的坐标数据自动存入该坐标文件，其水平盘读数、竖盘读数、斜距自动存入“F：\120517.HVS”观测文件，本例两个文件的内容如图11.16所示。

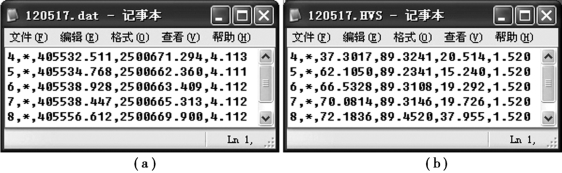

图11.16　CASS创建的坐标文件与原始观测文件的内容
