在导线点Ⅱ75安置ZT80MR+全站仪，用UTS-232数据线连接全站仪的通讯口与笔记本电脑的USB口，设置全站仪的通讯参数与图11.11（a）所示的CASS通讯参数相同。

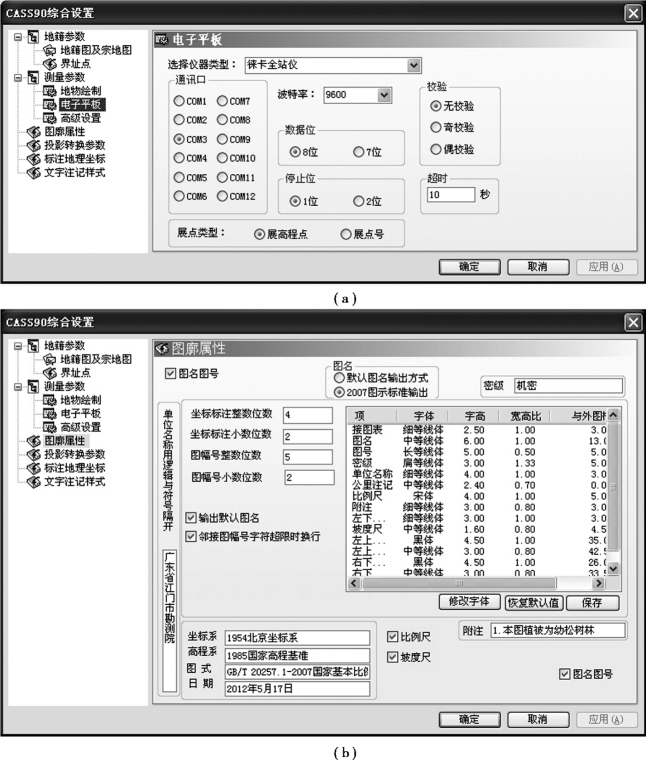

图11.11　执行CASS下拉菜单“文件/CASS参数配置”命令，设置“电子平板”与“图廓属性”对话框

在ZT80MR+全站仪【主菜单】下，按（配置）（一般设置）键进入如图5.15（e）所示的【参数设置】4/4菜单，按键将“GSI格式”设置为“GSI8”，按（确定）（测量）键进入【常规测量】界面。

使望远镜瞄准后视点Ⅱ76的照准标志，按键翻页到P3页软键菜单，按（设Hz）（置零）（确定）键，设置当前望远镜视准轴方向的水平盘读数为0°00′00″，并返回【常规测量】界面。

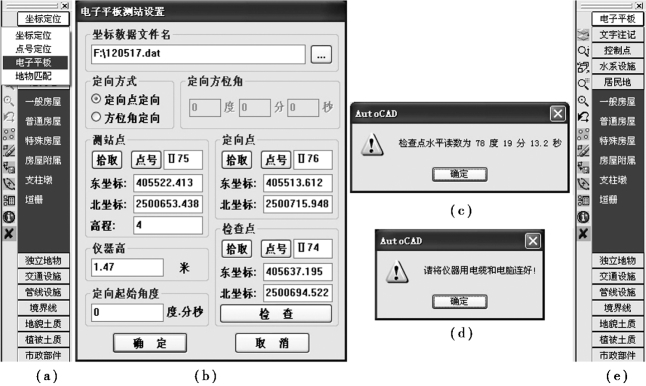

用小钢尺量取仪器高（假设为1.47 m）。在笔记本电脑上，单击CASS地物绘制菜单的“坐标定位”按钮，在弹出的下拉菜单中单击“电子平板”按钮[见图11.12（a）]，弹出如图11.12（b）所示的“电子平板测站设置”对话框，操作步骤如下：

图11.12　在地物绘制菜单执行“电子平板”命令的操作过程

（1）输入坐标文件名

在坐标数据文件名栏输入路径与坐标文件名“F：\120517.dat”，该文件用于存储CASS应用测站与后视点坐标、测站高与棱镜高、全站仪发送的碎部点水平盘读数、竖盘读数、斜距自动计算出的碎部点的三维坐标。(www.daowen.com)

（2）输入测站点坐标与仪器高

单击“测站点”区域内的按钮，在屏幕绘图区节点捕捉Ⅱ75点为测站点，此时Ⅱ75点的三维坐标将显示在该区域的坐标栏内；在“点号”栏输入点名Ⅱ75，在“仪器高”栏输入仪器高，本例的仪器高为1.47 m。

（3）输入后视定向点坐标

单击“定向点”区域内的按钮，在屏幕绘图区节点捕捉Ⅱ76点为定向点，此时Ⅱ76点的平面坐标将显示在该区域的坐标栏内，在“点号”栏输入点名Ⅱ76。

（4）检查点

单击“检查点”区域内的按钮，在屏幕绘图区拾取Ⅱ74点为检查点，此时Ⅱ74点的平面坐标将显示在该区域的坐标栏内，在“点号”栏输入点名Ⅱ74。对话框的设置结果如图11.12（b）所示。

单击按钮，弹出如图11.12（c）所示的对话框，其中检查点水平角为∠Ⅱ76-Ⅱ75-Ⅱ74=78°19′13.2″；使全站仪瞄准检查点Ⅱ74的照准标志，此时全站仪屏幕显示的水平盘读数为78°19′13″时，说明测站设置与后视定向无误。单击按钮，关闭提示对话框，屏幕显示如图11.12（d）所示的对话框。单击按钮完成测站设置与后视定向操作，此时地物绘制菜单顶部的按钮变成“电子平板”，结果如图11.12（e）所示。

在“电子平板测站设置”对话框的“坐标数据文件名”栏中，当用户输入的坐标文件为已有坐标文件，且该坐标文件含有Ⅱ74，Ⅱ75，Ⅱ76点的坐标时，用户可以在测站、定向、检查点坐标输入区的点号栏输入点号，再单击按钮，CASS自动从已输入的坐标数据文件中提取所输点号的坐标。

需要说明的是，当执行ZT80MR+全站仪的“程序/测量”命令时，后视定向是将全站仪后视方向的水平盘读数设置为“测站→定向点”的方位角（简称后视方位角）；而执行CASS地物绘制菜单的“电子平板”命令时，全站仪后视方向的水平盘读数可设置为0°～360°范围内的任意数值，当然也可以设置为后视方位角，只需使全站仪后视方向的水平盘读数与图11.12（b）所示“电子平板测站设置”对话框左下角的“定向起始角度”一致即可。“定向起始角度”的缺省值为0，因此最简单的方式是将全站仪后视方向的水平盘读数设置为0°00′00″。
