在图11.6所示的草图中，有Ⅱ74，Ⅱ75，Ⅱ76三个二级导线点，其CASS展点格式坐标文件见配套教学资源包中的“数字地形图练习\草图法数字测图\导线点.dat”文件，用Windows记事本打开该文件的内容如图11.7（a）所示，每行坐标数据的格式为：有编码点坐标——“点号，编码，y，x，H”，无编码点坐标——“点号，，y，x，H”，分隔数据位的逗号应为西文逗号。

将全站仪安置在Ⅱ75点，使用全站仪采集了1～22号点的坐标；再将全站仪搬站至Ⅱ74点，使用同一个坐标文件，继续采集23～33号点的坐标，设从全站仪内存下载的CASS展点格式坐标文件为配套教学资源包中的“数字地形图练习\草图法数字测图\120516.dat”文件，内容如图11.7（b）所示。

下面介绍根据图11.6所示的草图，在CASS中绘制数字地形图的方法。

启动CASS 9.1，执行下拉菜单“绘图处理/展野外测点点号”命令2次，分别展绘“导线点.dat”与“120516.dat”坐标文件。单击地物绘制菜单第一行的命令按钮，在弹出的下拉菜单中单击“坐标定位”命令，设置使用鼠标定位。

由图11.6所示的草图可知，23，1，2号点为自行车棚房的3个角点，单击地物绘制菜单的“居民地”按钮，在展开的列表菜单中单击“普通房屋”，在弹出的如图11.8（a）所示的“普通房屋”对话框中，双击“无墙的棚房”图标，命令行提示输入地形图比例尺如下：

绘图比例尺1∶＜500＞Enter

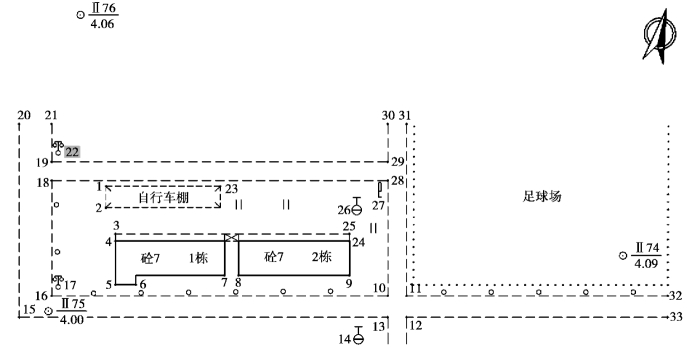

图11.6　野外绘制的地物草图案例

图11.7　CASS展点坐标格式的导线点坐标文件与碎部点坐标文件

(www.daowen.com)

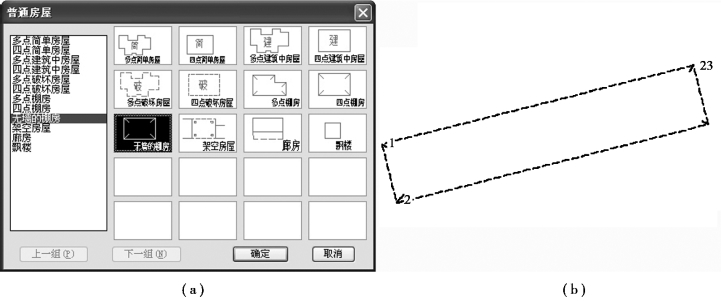

图11.8　执行地物绘制菜单“居民地/普通房屋/无墙的棚房”命令及其绘制的棚房

按回车响应为使用缺省设置的比例尺1∶500；在绘图区使用节点捕捉分别点取23，1，2号点，屏幕提示如下文字时：

曲线Q/边长交会B/跟踪T/区间跟踪N/垂直距离Z/平行线X/两边距离L/闭合C/隔一闭合G/隔一点J/隔点延伸D/微导线A/延伸E/插点I/回退U/换向H＜指定点＞G

按G键执行“隔一闭合”选项闭合该棚房，结果如图11.8（a）所示，绘制的棚房自动放置在JMD图层。

26号点为消火栓，单击地物绘制菜单的“管线设施”按钮，在展开的列表菜单中单击“管道附属”，在弹出的如图11.9（a）所示的“管道附属设施”对话框中，双击“消火栓”图标，在绘图区使用节点捕捉26号点，即在26号点位绘制消火栓符号，结果如图11.9（b）所示，所绘制的消火栓符号自动放置在GXYZ图层。

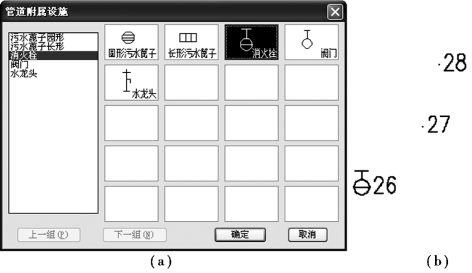

图11.9　执行地物绘制菜单“管线设施/管道附属/消火栓”命令的对话框及其绘制的消火栓符号

根据图11.6所示的草图，完成全部地物绘制与注记的数字地形图，如图11.10所示。

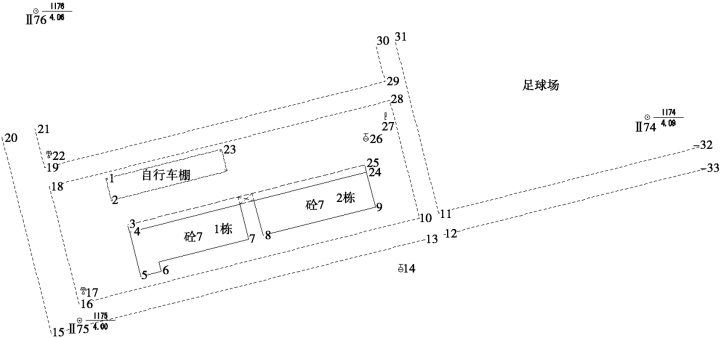

图11.10　完成地物绘制与文字注记的数字地形图

完成地物连线后，执行下拉菜单“绘图处理/切换展点注记”命令，在弹出的“切换展点注记”对话框中[见图11.5（d）]，单击“展测点高程”单选框，将点号注记切换为测点高程注记，再删除不需要的高程点，即可完成数字地形图的整饰工作。
