使用UTS-232数据线连接全站仪与PC机的通讯口，设置好全站仪的通讯参数，在CASS中执行下拉菜单“数据/读取全站仪数据”命令，弹出如图11.4所示的“全站仪内存数据转换”对话框。

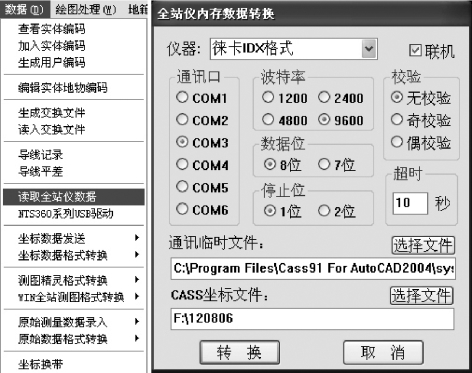

图11.4　执行CASS下拉菜单“数据/读取全站仪数据”命令的界面

①在“仪器”下拉列表中选择所使用的全站仪类型，对于中纬ZT80MR+全站仪应选择“徕卡IDX格式”。(www.daowen.com)

②设置与全站仪一致的通讯参数，对话框可设置的最大波特率为9 600，而ZT80MR+全站仪出厂设置的波特率是115 200，应将其设置为9 600。在“CASS坐标文件”文本框中输入用于存储全站仪数据的路径与文件名，也可以单击其右上方的按钮，在弹出的文件选择对话框中选择路径并输入文件名与扩展名dat。

③单击按钮，CASS将弹出如图11.5（a）所示的提示对话框；在ZT80MR+全站仪的【主菜单】下按（传输）（输出）键，设置“到”行为RS232，“数据类型”行为“测量点&已知点”，“作业行”选择需要下载的作业名，按（确定）键；再按键设置“格式”行为“IDEX”；先单击按钮启动CASS接收数据，再在全站仪上按（发送）键，即可将发送的坐标数据保存到图11.4右图设置的坐标文件F：\120806.dat。

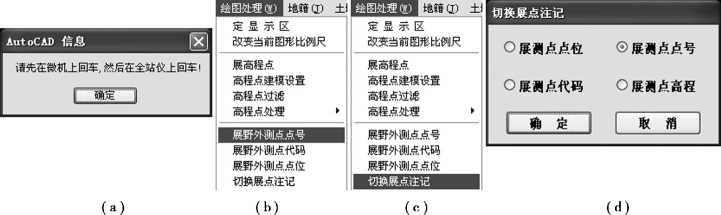

图11.5　使用CASS下载全站仪坐标数据提示对话框、执行绘图处理下拉菜单“展野外测点点号”命令界面、执行“切换展点注记”命令界面及其对话框
