图11.2左侧为停靠在绘图区左侧的CASS属性面板,使其悬浮与停靠的操作方法与CASS地物绘制菜单相同。单击属性面板右上方的按钮可关闭该面板,属性面板关闭后,应执行下拉菜单“显示/打开属性面板”命令才能重新打开该面板。
属性面板集图层管理、常用工具、检查信息、实体属性为一体,单击属性面板底部的、、、、等选项卡按钮,可以使属性面板分别显示图层、常用、信息、快捷地物、属性5项内容。
图11.3为打开系统自带图形文件“\Cass91 For AutoCAD2004\demo\STUDY.DWG”,单击属性面板底部的选项卡按钮,使属性面板显示该文件的图层信息;图层名左侧的复选框为时,表示显示该图层的信息;单击该复选框使之变成时,则不显示该图层的信息。(www.daowen.com)
单击居民地图层左侧的按钮,使之变成按钮,可展开该图层下存储的地物信息。由图11.3的属性面板可知,该文件的JMD图层下共有12种居民地地物,单击地物编码左侧的复选框可设置是否显示该地物;双击地物行为将该地物居中显示。属性面板的更多功能请参阅配套教学资源包中的“CASS说明书\CASS90help.chm”文件。

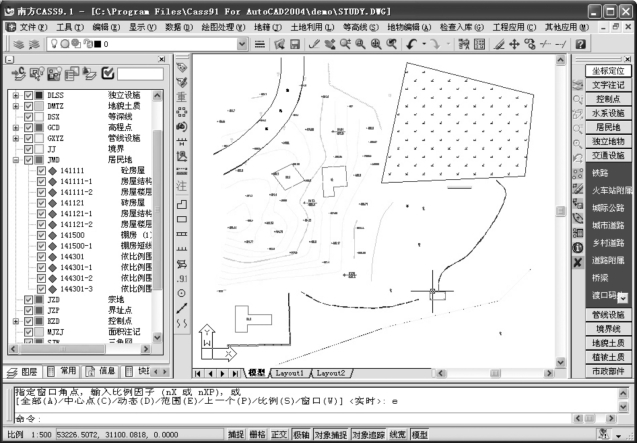

图11.3 打开系统自带图形文件“\Cass91 For AutoCAD2004\demo\STUDY.DWG”的属性面板
