CASS地物绘制菜单及其功能与操作

时间:2023-06-17 理论教育 版权反馈
【摘要】:图11.2右侧为停靠在绘图区右侧的CASS地物绘制菜单,鼠标左键双击菜单顶部的双横线可使该菜单悬浮在绘图区,双击悬浮菜单顶部可使该菜单恢复停靠在绘图区右侧。地物绘制菜单的功能是绘制各类地物与地貌符号。“电话亭”符号在2007年版图式中的章节编号为4.3.55,属于“居民地及设施”符号,它位于CASS地物绘制菜单的“独立地物/公共服务”符号库下,CASS地物绘制菜单的“居民地”符号库中没有该符号。

CASS地物绘制菜单及其功能与操作

图11.2右侧为停靠在绘图区右侧的CASS地物绘制菜单,鼠标左键双击(以下简称双击)菜单顶部的双横线可使该菜单悬浮在绘图区,双击悬浮菜单顶部可使该菜单恢复停靠在绘图区右侧。鼠标左键单击(以下简称单击)地物绘制菜单右上方的按钮可关闭该菜单,地物绘制菜单关闭后,应执行下拉菜单“显示/地物绘制菜单”命令才能重新打开该菜单。

地物绘制菜单的功能是绘制各类地物与地貌符号。2007年版图式将地物、地貌与注记符号分为9个类别,地物绘制菜单设置有11个符号库,两者的分类比较见表11.1。

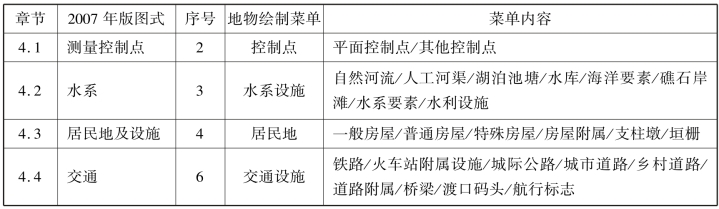

表11.1 CASS地物绘制菜单符号库与2007年版图式符号的比较

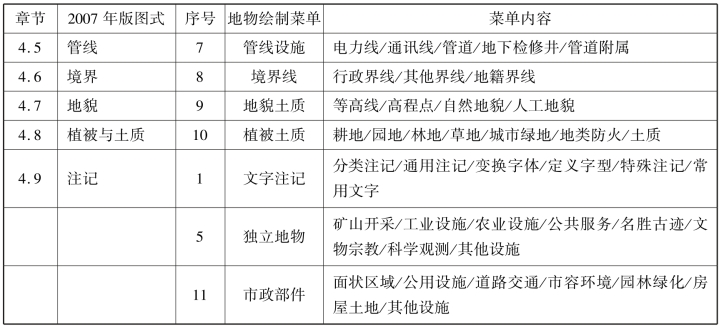

续表

(www.daowen.com)

由表11.1可知,2007年版图式并没有CASS地物绘制菜单的“独立地物”与“市政部件”符号库,实际上,“独立地物”符号库是将图式中常用的独立地物符号归总到该类符号库,“市政部件”符号库是将城市测量中常用的市政符号归总到该类符号库。

例如,“路灯”符号在2007年版图式中的章节编号为4.3.106,属于“居民地及设施”符号,它位于CASS地物绘制菜单的“独立地物/其他设施”符号库下,而CASS地物绘制菜单的“居民地”符号库下就没有该符号了。

某些独立地物没有放置在“独立地物”符号库中。例如,“消火栓”符号在2007年版图式中的章节编号为4.5.9,属于“管线”符号,在CASS地物绘制菜单的“管线设施/管道附属”符号库下,在“独立地物”符号库中就没有该符号了。

由于“路灯”与“消火栓”都是城市测量的常用地物符号,它们又被同时放置在“市政部件/公用设施”符号库下。

“电话亭”符号在2007年版图式中的章节编号为4.3.55,属于“居民地及设施”符号,它位于CASS地物绘制菜单的“独立地物/公共服务”符号库下,CASS地物绘制菜单的“居民地”符号库中没有该符号。由于在1996年版图式中没有“电话亭”符号,而在城市测图中又需要经常使用该符号,因此,南方测绘从CASS 6.1开始自定义了“电话亭”符号,它位于“市政部件/公用设施”符号库下,升级到CASS 9.1后,没有删除该符号。
