如何用AutoCAD计算六边形的面积?

(1)多边形面积的计算

如待量取面积的边界为一多边形,且已知各顶点的平面坐标,可打开Windows记事本,按格式“点号,,y,x,0”输入多边形顶点的坐标。

下面以图10.10(a)所示的“六边形顶点坐标.txt”文件定义的六边形为例,介绍在CASS中计算其面积的方法。

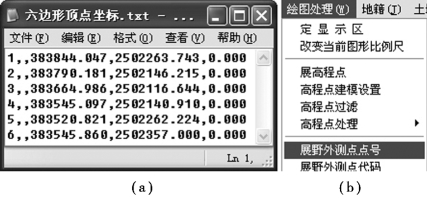

图10.10 在CASS中展绘多边形顶点坐标

①执行CASS下拉菜单“绘图处理/展野外测点点号”命令[见图10.10(b)],在弹出的“输入坐标数据文件名”对话框中选择“六边形顶点坐标.txt”文件,展绘6个顶点于Auto-CAD的绘图区。

②将AutoCAD的对象捕捉设置为节点捕捉(nod),执行多段线命令pline,连接6个顶点为一个封闭多边形。

③执行AutoCAD的面积命令area,命令行提示及操作过程如下:

上述结果的意义是,多边形的面积为52 473.220 m2周长为914.421 m。(www.daowen.com)

(2)不规则图形面积的计算

当待量取面积的边界为一不规则曲线,只知道边界中的某个长度尺寸,曲线上点的平面坐标不宜获得时,可用扫描仪扫描边界图形并获得该边界图形的JPG格式图像文件,将该图像文件插入AutoCAD,再在AutoCAD中量取图形的面积。

例如,图10.11为从Google Earth上获取的海南省卫星图片边界图形(配套教学资源包中的“\数字地形图练习\海南省卫星图片.jpg”),图中海口三亚的距离是在Google Earth中执行工具栏“显示标尺”命令测得。在AutoCAD中的操作过程如下:

①执行插入光栅图像命令imageattach,将“海南省卫星图片.jpg”文件插入AutoCAD的当前图形文件中;

②执行对齐命令align,将图中海口→三亚的长度校准为214.14 km;

③执行多段线命令pline,沿图中的边界描绘出一个封闭多段线;

④执行面积命令area,可测量出该边界图形的面积为34 727.807 km2,周长为937.454 km。

图10.11 海南省卫星图片边界

图10.12 解析法面积计算原理
