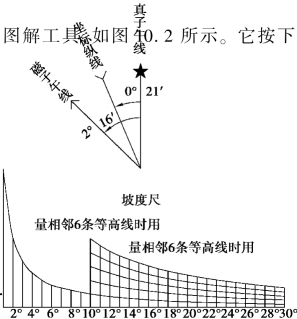

图10.2　坡度尺与三北关系图

《国家基本比例尺地形图分幅和编号》规定，地形图的分幅方法有两种：一种是按经、纬度分幅，另一种是按正方形和矩形分幅。只有1∶2 000，1∶1 000，1∶500地形图可以采用正方形和矩形分幅法，详细参见本书9.2节。

经、纬度分幅由国际统一规定的经线为图的东西边界，统一规定的纬线为图的南北边界，由于子午线向南北两极收敛，因此整个图幅呈梯形。

（1）1∶100万地形图的分幅与编号

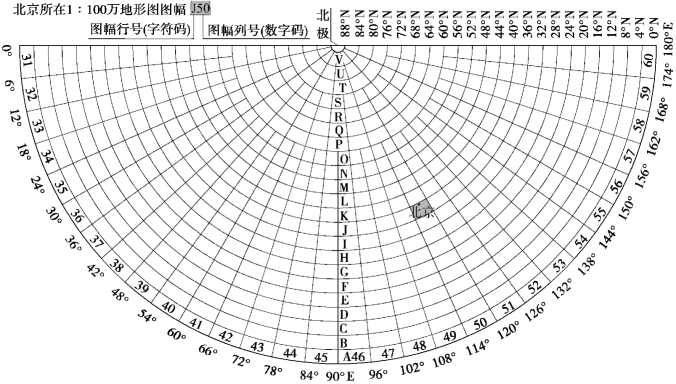

1∶100万地形图的分幅采用国际1∶100万地形图分幅标准。每幅1∶100万地形图范围是经差6°、纬差4°；纬度60°～76°为经差12°、纬差4°；纬度76°～88°为经差24°、纬差4°。在我国范围内没有纬度60°以上需要合幅的图幅。图10.3为东半球北纬1∶100万地形图的国际分幅与编号，图中北京地区所在1∶100万地形图的编号为J50。

图10.3　东半球北纬1∶100万地形图的国际分幅与编号

我国地处东半球赤道以北，图幅的地理坐标范围为72°E～138°E、0°N～56°N。1∶100万地形图的行号范围为A～N，共14行；列号范围为43～53，共11列。

（2）1∶50万～1∶2 000地形图的分幅与编号

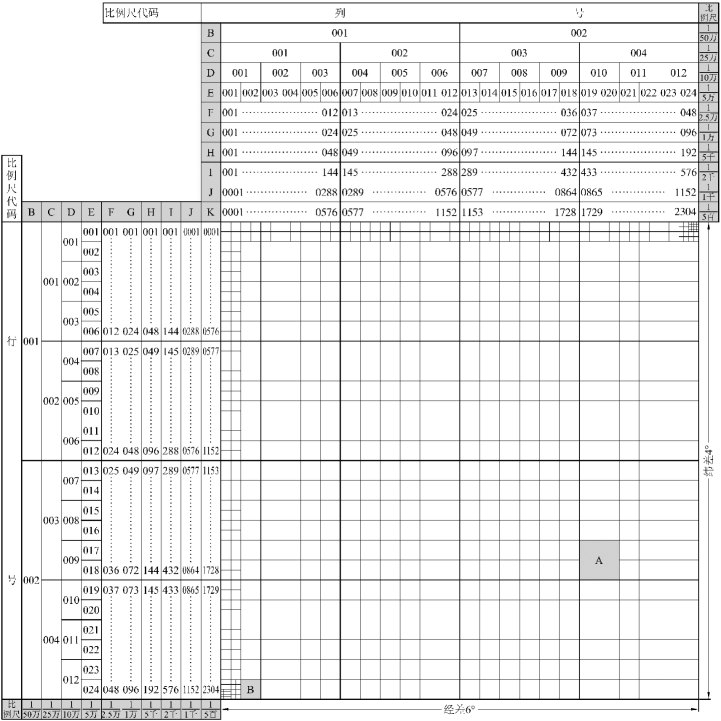

以1∶100万比例尺地形图的编号为基础，采用行列编号方法。如图10.4所示，将1∶100万地形图按所含各比例尺地形图的经差和纬差划分为若干行和列，横行从上到下，纵列从左到右分别用三位数字表示，不足三位者前面补零，取行号在前、列号在后的排列形式标记；各比例尺地形图分别采用不同的字母作为其比例尺代码。1∶50万～1∶2 000比例尺地形图与1∶100万比例尺地形图的图幅关系见表10.1。

图10.4　以1∶100万地形图为基础1∶50万～1∶500地形图梯形分幅与编号规则

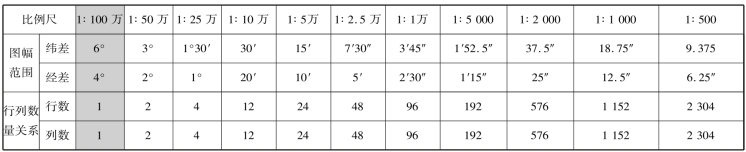

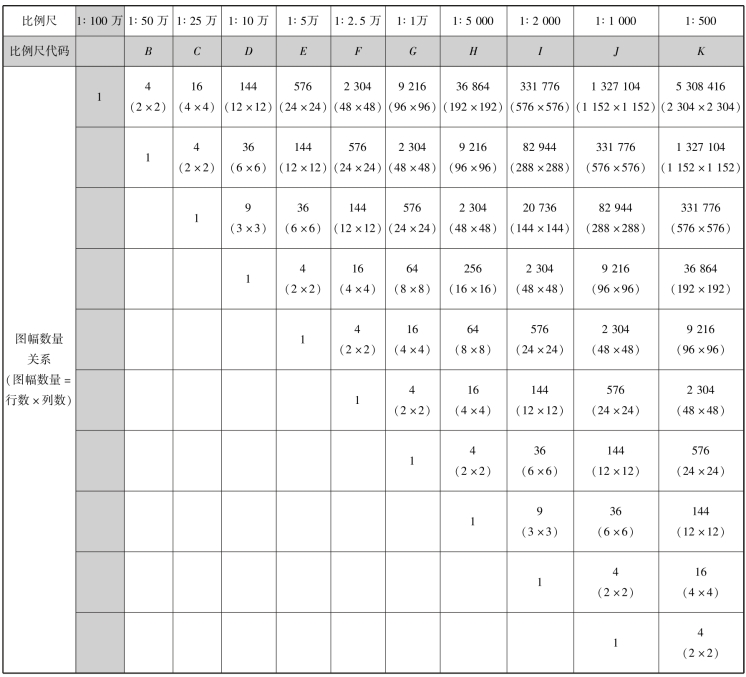

表10.1　1∶100万～1∶500地形图的图幅范围、行列数量和图幅数量关系(www.daowen.com)

续表

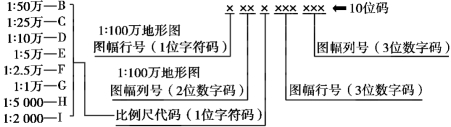

1∶50万～1∶2 000地形图的图号由其所在1∶100万地形图的图号、比例尺代码和各图幅的行列号共10位字符数字码组成，如图10.5所示。

图10.5　1∶50万～1∶2 000地形图的10位码编号规则

例如，图10.6为北京地区所在的编号为J50的1∶100万地形图的图幅范围，其中，图10.6（a）晕线所示1∶50万地形图的图幅编号为J50B001002，图9.6（b）晕线所示1∶25万地形图的图幅编号为J50C003003。由图10.4或表10.1可知，J50后的字母B为比例尺代码，代表1∶50万地形图；J50后的字母C为比例尺代码，代表1∶25万地形图。

图10.6　北京地区所在1∶100万地形图J50内1∶50万与1∶25万地形图的分幅与编号

（3）1∶1 000，1∶500地形图的分幅与编号

1∶2 000，1∶1 000，1∶500地形图分幅有经、纬度分幅与正方形分幅和矩形分幅两种方法。正方形分幅和矩形分幅法参见本书9.4节。

1∶1 000，1∶500地形图经、纬度分幅的图幅编号均以1∶100万地形图编号为基础，采用行列编号方法。如图10.7所示，1∶1 000，1∶500地形图经、纬度分幅的图号由其所在1∶100万地形图的图号、比例尺代码和各图幅的行列号共12位码组成。

图10.7　1∶1 000，1∶500地形图的12位码编号规则
