（1）地形图的拼接

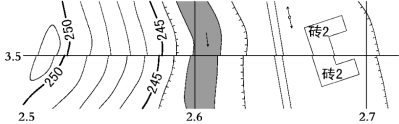

测区面积较大时，整个测区划分为若干幅图进行施测。在相邻图幅的连接处，由于测量误差和绘图误差的影响，无论地物轮廓线还是等高线往往不能完全吻合。图9.17表示相邻两幅图相邻边的衔接情况。由图可知，将两幅图的同名坐标格网线重叠时，图中的房屋、河流、等高线、陡坎都存在接边差。若接边差小于表9.9规定的平面、高程中误差的倍时，可平均配赋，并据此改正相邻图幅的地物、地貌位置，但应注意保持地物、地貌相互位置和走向的正确性；超过限差时，应到实地检查纠正。

图9.17　地形图的拼接

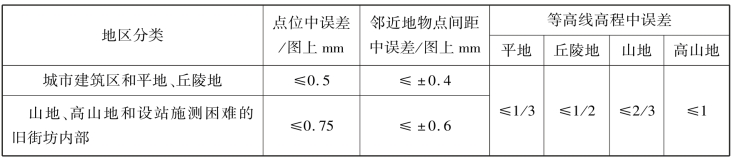

表9.9　地物点、地形点平面和高程中误差

（2）地形图的检查(www.daowen.com)

为了保证地形图的质量，除施测过程中加强检查外，在地形图测绘完成后，作业人员和作业小组应对完成的成果、成图资料进行严格的自检和互检，确认无误后方可上交。地形图检查的内容包括内业检查和外业检查两种。

①内业检查。图根控制点的密度应符合要求，位置恰当；各项较差、闭合差应在规定范围内；原始记录和计算成果应正确，项目应填写齐全。地形图图廓、方格网、控制点展绘精度应符合要求；测站点的密度和精度应符合规定；地物、地貌各要素测绘应正确、齐全，取舍恰当，图式符号运用正确，接边精度应符合要求；图历表填写应完整清楚，各项资料齐全。

②外业检查。根据内业检查的情况，有计划地确定巡视路线，进行实地对照查看，检查地物、地貌有无遗漏，等高线是否逼真合理，符号、注记是否正确等；然后根据内业检查和巡视检查发现的问题，到野外设站检查，除对发现的问题进行修正和补测外，还应对本测站所测地形进行检查，看原测地形图是否符合要求。仪器检查量为每幅图内容的10%左右。

（3）地形测图全部工作结束后应提交的资料

①图根点展点图、水准路线图、埋石点点之记、测有坐标的地物点位置图、观测与计算手簿、成果表；

②地形原图、图历簿、接合表、按版测图的接边纸；

③技术设计书、质量检查验收报告及精度统计表、技术总结等。
