外业工作中，当碎部点展绘在图纸上后，就可以对照实地随时描绘地物和等高线。

（1）地物描绘

地物应按地形图图式规定的符号表示。房屋轮廓应用直线连接，而道路、河流的弯曲部分应逐点连成光滑曲线。不能依比例描绘的地物，应用图式规定的不依比例符号表示。

（2）等高线的勾绘

勾绘等高线时，首先用铅笔轻轻描绘出山脊线、山谷线等地性线，再根据碎部点的高程勾绘等高线。不能用等高线表示的地貌，如悬崖、陡崖、土堆、冲沟等，应用图式规定的符号表示。(www.daowen.com)

由于碎部点是选在地面坡度变化处，因此相邻点之间可视为均匀坡度，这样可在两相邻碎部点的连线上，按平距与高差成比例的关系，内插出两点间各条等高线通过的位置。

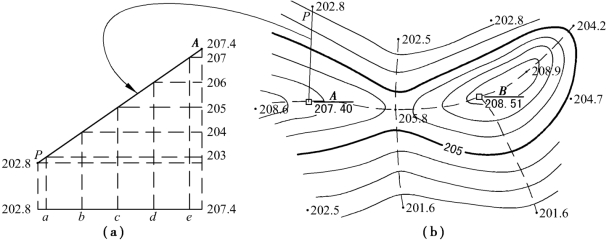

如图9.15（a）所示，地面上导线点A与碎部点P的高程分别为207.4 m和202.8 m，若取基本等高距为1 m，则其间有高程为203，204，205，206，207 m共5条等高线通过。根据平距与高差成比例的原理，先目估定出高程为203 m的a点和高程为207 m的e点，然后将直线ae的距离四等分，定出高程为204，205，206 m的b，c，d点。用同法定出其他相邻两碎部点间等高线应通过的位置。将高程相等的相邻点连成光滑的曲线，即为等高线，结果如图9.15（b）所示。

图9.15　等高线的勾绘

勾绘等高线时，应对照实地情况，先画计曲线，后画首曲线，并注意等高线通过山脊线、山谷线的走向。
