根据图根平面控制点的坐标值，将其点位在图纸上标出，称为展绘控制点。如图9.12所示，展点前，应根据地形图的分幅位置，将坐标格网线的坐标值注记在图框外相应的位置。

展点前，应先根据控制点的坐标，确定其所在的方格。例如，A点的坐标为xA=2 508 614.623 m，yA=403 156.781 m，由图9.12可以看出，A点在方格1，2，3，4内。从1，2点分别向右量取Δy1A=（403 156.781m-403 100m）/1 000=5.678 cm，定出a，b两点；从1，4点分别向上量取Δx1A=（2 508 614.623 m-2 508 600 m）/1 000=1.462 cm，定出c，d两点。直线ab与cd的交点即为A点的位置。

参照表9.3中编号为4.1.4，4.1.5图根点符号，将点号与高程注记在点位的右侧。同法，可将其余控制点（B，C，D点）展绘在图上。展绘完图幅内的全部控制点后应仔细检查。检查方法是：在图上分别量取已展绘控制点间的长度，如线段AB，BC，CD，DA的长度，其值与已知值（由坐标反算的长度除以地形图比例尺的分母）之差不应超过±0.3 mm，否则应重新展绘。

为了保证地形图的精度，测区内应有一定数目的图根控制点。《工程测量规范》规定，测区内解析图根点的个数，一般地区不宜少于表9.5的规定。(www.daowen.com)

图9.12　展绘控制点

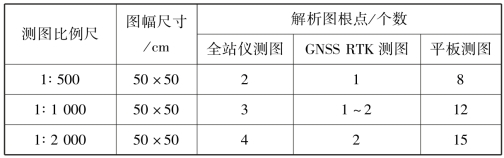

表9.5　一般地区解析图根点的个数
