虽然地球表面高低起伏的形态千变万化，但它们都可由几种典型地貌综合而成。典型地貌主要有山头和洼地、山脊和山谷、鞍部、陡崖和悬崖等，如图9.7所示。

（1）山头和洼地

图9.8（a）和图9.8（b）分别表示山头和洼地的等高线，它们都是一组闭合曲线，其区别在于：山头的等高线由外圈向内圈高程逐渐增加，而洼地的等高线由外圈向内圈高程逐渐减小，这就可以根据高程注记区分山头和洼地，也可用示坡线来指示斜坡向下的方向。

（2）山脊和山谷

如图9.9所示，当山坡的坡度与走向发生改变时，在转折处就会出现山脊或山谷地貌。山脊的等高线为凸向低处，两侧基本对称，山脊线是山体延伸的最高棱线，也称为分水线。山谷的等高线为凸向高处，两侧也基本对称，山谷线是谷底点的连线，也称为集水线。在土木工程规划及设计中，应考虑地面的水流方向、分水线、集水线等问题。因此，山脊线和山谷线在地形图测绘及应用中具有重要的作用。

图9.7　综合地貌及其等高线表示

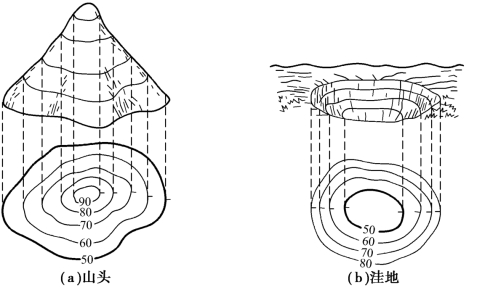

图9.8　山头与洼地的等高线(www.daowen.com)

（3）鞍部

相邻两个山头之间呈马鞍形的低凹部分称为鞍部。鞍部是山区道路选线的重要位置。鞍部左右两侧的等高线是近似对称的两组山脊线和两组山谷线，如图9.9（b）所示。

（4）陡崖和悬崖

陡崖是坡度在70°以上的陡峭崖壁，有土质和石质之分。如用等高线表示陡崖，将非常密集或重合为一条线，因此采用陡崖符号来表示，如图9.10（a）、（b）所示。

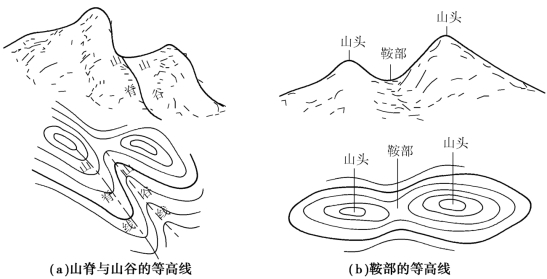

图9.9　山脊、山谷与鞍部的等高线

悬崖是上部突出、下部凹进的陡崖。悬崖上部的等高线投影到水平面时，与下部的等高线相交，下部凹进的等高线部分用虚线表示，如图9.10（c）所示。

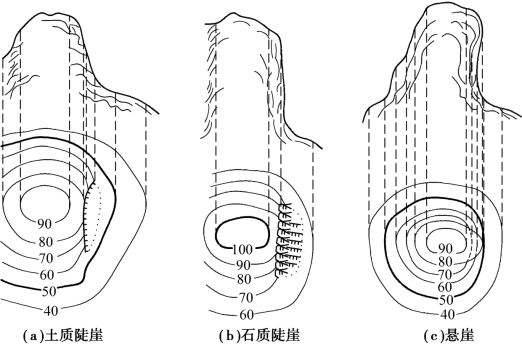

图9.10　陡崖与悬崖的表示
