如何绘制地形图等高线?

(1)等高线的定义

等高线是地面上高程相等的相邻各点连成的闭合曲线。如图9.4所示,设想有一座高出水面的小岛,与某一静止的水面相交形成的水涯线为一闭合曲线,曲线的形状由小岛与水面相交的位置确定,曲线上各点的高程相等。例如,当水面高为70 m时,曲线上任一点的高程均为70 m;若水位继续升高至80,90 m,则水涯线的高程分别为80,90 m。将这些水涯线垂直投影到水平面上,按一定的比例尺缩绘在图纸上,就可将小岛用等高线表示在地形图上。这些等高线的形状和高程客观地显示了小岛的空间形态。

图9.4 等高线的绘制原理

(2)等高距与等高线平距

地形图上相邻等高线间的高差,称为等高距,用h表示,如图9.4中的h=10 m。同一幅地形图的等高距应相同,因此地形图的等高距也称为基本等高距。大比例尺地形图常用的基本等高距为0.5,1,2,5 m等。等高距越小,表示的地貌细部越详尽;等高距越大,地貌细部表示就越粗略。但等高距太小会使图上的等高线过于密集,从而影响图面的清晰度。因此,在测绘地形图时,应根据测图比例尺、测区地面的坡度情况,按《工程测量规范》的要求选择合适的基本等高距,见表9.4。

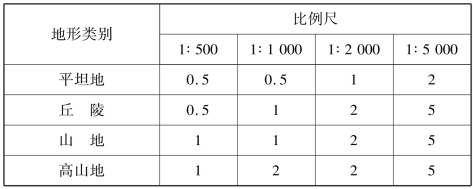

表9.4 地形图的基本等高距单位:m

相邻等高线间的水平距离称为等高线平距,用d表示,它随地面的起伏情况而改变。相邻等高线之间的地面坡度为

(www.daowen.com)

式(9.2)中,M为地形图的比例尺分母。在同一幅地形图上,等高线平距越大,表示地貌的坡度越小;反之,坡度越大,如图9.5所示。因此,根据图上等高线的疏密程度,可以判断地面坡度的陡缓。

(3)等高线的分类

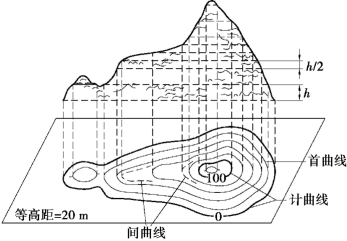

等高线的分类如图9.6所示。

图9.5 等高线平距与地面坡度的关系

图9.6 等高线的分类

①首曲线:按基本等高距测绘的等高线,用0.15 mm宽的细实线绘制,见表9.3(编号为4.7.1a)。

②计曲线:从0 m起算,每隔4条首曲线加粗的一条等高线称为计曲线。计曲线用0.3 mm宽的粗实线绘制,见表9.3(编号为4.7.1b)。

③间曲线:对于坡度很小的局部区域,当用基本等高线不足以反映地貌特征时,可按1/2基本等高距加绘一条等高线,该等高线称为间曲线。间曲线用0.15 mm宽的长虚线绘制,可不闭合,见表9.3(编号为4.7.1c)。
