导线测量外业工作流程与要求

导线测量外业工作包括踏勘选点、建立标志、测角与量边。

(1)踏勘选点及建立标志

在踏勘选点之前,应到政府职能部门收集测区原有的地形图与高一等级控制点的成果资料,然后在地形图上初步设计导线布设路线,最后按照设计方案到实地踏勘选点。实地踏勘选点时,应注意下列事项:

①相邻导线点间应通视良好,以便于角度和距离测量;

②点位应选在土质坚实并便于保存的地方;

③点位上的视野应开阔,便于测绘周围的地物和地貌;

④导线边长应符合表7.1与表7.2的规定,相邻边长尽量不使其长短相差悬殊;

⑤导线点应均匀分布在测区,便于控制整个测区。

导线点位选定后,在土质地面上,应在点位上打一木桩,桩顶钉一小钉,作为临时性标志,如图7.8(a)所示;在碎石或沥青路面上,可用顶上凿有十字纹的测钉代替木桩,如图7.8(b)所示;在混凝土场地或路面上,可用钢凿凿一十字纹,再涂上红油漆使标志明显。对于一、二级导线点,需要长期保存时,可参照图7.8(c)所示埋设混凝土导线点标石。

(www.daowen.com)

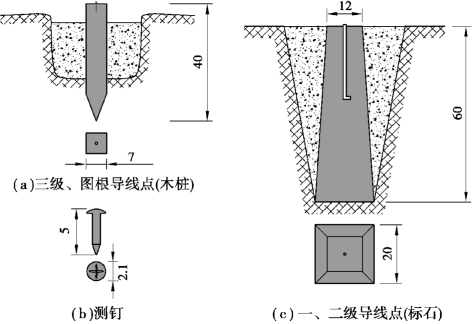

图7.8 导线点的埋设(单位:cm)

导线点在地形图上的表示符号如图7.9所示,图中的“2.0”表示符号正方形的宽或符号圆的直径为2 mm。

导线点应分等级统一编号,以便于测量资料的统一管理。导线点埋设后,为便于观测时寻找,可在点位附近房角或电线杆等明显地物上用红油漆标明指示导线点的位置;应为每一个导线点绘制一张点之记,在点之记上注记地名、路名、导线点编号及导线点与邻近明显地物点的距离,如图7.10所示。

图7.9 导线点在地形图上的表示符号

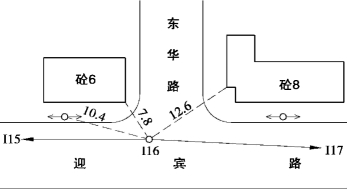

图7.10 导线点点之记

(2)导线边长与转折角测量

导线边长应采用全站仪测距仪测量,并对所测边长施加气象改正。

导线转折角是指在导线点上由相邻导线边构成的水平角。导线转折角分为左角和右角,在导线前进方向左侧的水平角称为左角,右侧的水平角称为右角。若观测无误差,在同一个导线点测得的左角与右角之和应等于360°。导线转折角测量的要求应符合表7.1或表7.2的规定。
