对边测量是一种用于计算两个目标点的对边数据——坡度、斜距、平距与方位角的应用程序，目标点可以通过测量获得，也可以在当前作业文件中选择，有折线法与射线法两种模式。

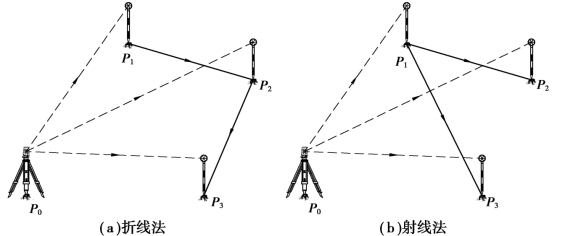

图5.40　对边测量计算原理

（1）从当前作业文件调用点的坐标计算对边数据

假设当前作业文件为PxyHc，从当前作业文件调用图5.19所示2→1点对边数据的方法如下：

在【主菜单】下按（程序）键，进入图5.41（a）所示的【程序】3/3菜单，然后按（对边测量）键进入图5.41（c）所示的【对边测量】菜单，按（折线）键进入【折线对边】1/3界面，按键翻页到下一页软键菜单。

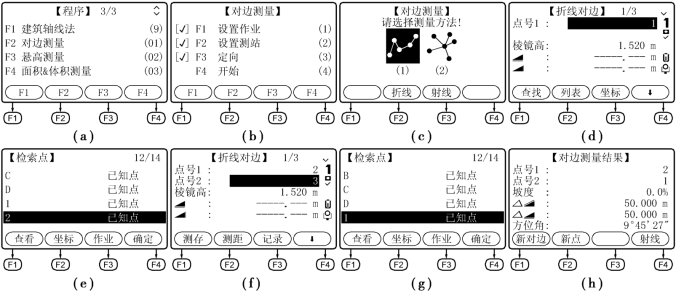

图5.41　执行“对边测量”从PxyHc作业调用计算2→1点的对边数据(www.daowen.com)

在图5.41（d）所示的界面下，按（列表）键，移动光标到2号已知点，再按（确定）键，完成“点号1”的设置，光标下移至“点号2”行，结果如图5.41（f）所示；按（列表）键，移动光标到1号已知点，再按（确定）键，仪器开始计算2→1点的对边数据，结果如图5.41（h）所示；再按（新点）键可以计算1号点至下一个点的边数据，按（射线）键为转换至【中心点】界面。执行“射线”命令时，“点号1”始终不变，每次只需重新设置或测量“点号2”的坐标。

仪器没有在软键菜单设置开始对边计算命令，它是通过改变“点号2”来触发对边计算的，因此，在图5.41（f）所示的界面下，尽管仪器已经自动将“点号2”设置为“点号1”+1=3，且在当前作业文件PxyHc中也确实有3号已知点，但仪器并不进行对边计算，需要按（测存）键实测“点号2”的坐标或按（列表）键重新选择“点号2”才开始进行对边计算。

（2）实测任意两点的坐标并计算对边数据

在图5.41（h）所示的界面下，按（新对边）键重新选择折线起点，进入图5.42（a）所示的界面；按键输入“点号1”的点名，使望远镜瞄准9号测点棱镜中心，再按（测存）键，光标自动下移至“点号2”行，且点号自动设置为10；使望远镜瞄准10号测点棱镜中心，按（测存）键，仪器自动计算9→10号点的对边数据，结果如图5.42（d）所示。

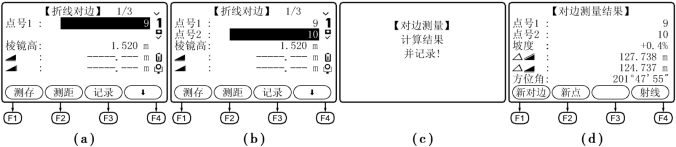

图5.42　执行“对边测量”实测9，10号测点并计算9→10点的对边数据

与在【常规测量】菜单，按键执行“检查对边”命令[见图5.10（b）]所示不同，在图5.42（a）所示的界面下，只按（测距）键，不按（记录）键，仪器不会计算对边数据。
