假设图5.19所示9个点的坐标已上载到仪器作业文件PxyHc，仪器已安置在C点。下面介绍以B点为后视点，放样1点的操作方法。

（1）设置当前作业文件

在【主菜单】下按（程序）（放样）键，进入图5.32（a）所示的【放样】菜单；按（设置作业）键，进入图5.32（b）所示的【设置作业】界面，按或键设置当前作业文件为PxyHc；按（确定）键返回图5.32（c）所示的【放样】菜单，其中“设置作业”行左侧显示√，表示已完成设置当前作业操作。

图5.32　在【放样】菜单下执行“设置作业”命令设置PxyHc文件为当前作业文件

（2）设置测站

在图5.32（c）所示的【放样】菜单下，按（设置测站）键进入图5.33（a）所示的【测站】界面；按（列表）键进入图5.33（b）所示的【检索点】界面，按键下移光标到C点；按（确定）键进入图5.33（c）所示的【测站】界面，按（确定）键输入仪器高；按（确定）键返回图5.33（d）所示的【放样】菜单，其中“设置测站”行左侧显示√，表示已完成设置测站操作。

图5.33　在【放样】菜单下执行“设置测站”命令设置C点为测站并输入仪器高

（3）定向

在图5.33（d）所示【放样】菜单下，按（定向）键进入图5.34（a）所示的【定向】界面；按（坐标定向）键进入图5.33（b）所示的【坐标定向】界面；按（列表）键进入图5.34（c）所示【检索点】界面，按键下移光标到B点；按（确定）键进入图5.34（d）所示的界面。

使全站仪望远镜盘左瞄准B点标志，按（记录）（否）键，屏幕显示如图5.34（f）所示的提示界面后，返回图5.34（g）所示的【放样】菜单，其中“定向”行左侧显示√，表示已完成定向操作。

由图5.19可知，C→B点的方位角为9°07′56″，执行“定向”命令就是将望远镜当前视线方向的水平度盘读数设置为后视方位角9°07′56″，图5.34（d）所示界面的水平角为定向前的水平度盘读数，定向后的水平度盘读数在执行“坐标定向”命令过程中并没有显示。(www.daowen.com)

用户可以按键返回【主菜单】界面，再按键进入【常规测量】1/3界面查看当前视线方向的水平度盘读数，结果如图5.34（h）所示。

在图5.34（a）所示的【定向】界面下，按（人工输入）键为用数字键输入后视方位角定向。

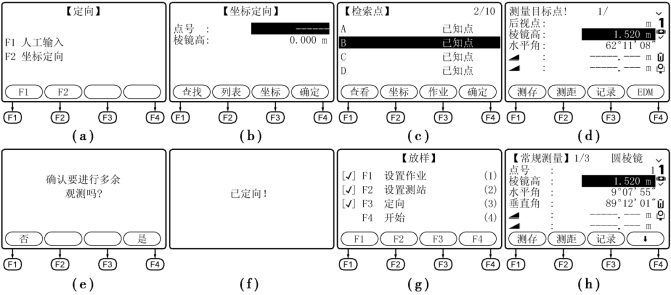

图5.34　在【放样】菜单下执行“定向”命令设置B点为后视点

（4）开始放样

在图5.34（g）所示的【放样】菜单下，按（开始）键进入图5.35（a）所示的【放样】1/4界面，光标位于“点号”行，多次按键设置放样点号为1，屏幕ΔHz行显示的角度值“→+32°43′45″”为需要将照准部右旋的角度，Δ行显示的距离值“67.197 m”为测站C→放样点1的设计平距。

右旋照准部，使ΔHz行显示的角度值为0°00′00″，此时视准轴方向即为1号点的设计方向；指挥司镜员移动棱镜，使棱镜位于望远镜视准轴方向上，上仰或下俯望远镜使其瞄准棱镜中心，按（测距）键，屏幕显示案例如图5.35（b）所示，Δ行显示的平距值“↑6.761 m”为应将棱镜向远离仪器方向移动的距离，Δ行显示的高差值“↑0.022 m”为应将棱镜抬高的高差。

图5.35　在【放样】菜单下执行“开始”命令放样1号点的操作过程

ZT80MR+全站仪具有实时显示放样高差功能，操作方法：旋转望远镜微动螺旋上仰或下俯望远镜，仪器自动用当前的竖直角实时计算高差值，并将结果发送到屏幕显示。也就是说，当旋转望远镜微动螺旋时，屏幕Δ行显示的高差值是实时变化的。

如图5.35（b）所示的【放样】1/4界面为“极坐标法”放样界面，按键翻页到图5.35（c）所示的【放样】2/4界面为“纵横向法”放样界面，按键翻页到图5.35（d）所示的【放样】3/4界面为“三维坐标差法”放样界面，按键翻页到图5.35（e）所示的【放样】4/4界面为“高程”放样界面，屏幕显示当前棱镜点的实际高程为4.178 m。施工放样时，常用【放样】1/4界面。

司镜员按测站观测员报送的Δ行显示的平距值，沿望远镜视线方向向后移动棱镜，再次按（测距）键，当Δ行显示的距离值为0时，立镜点即为设计1号点位置；当Δ行显示的高差值为0时，立镜点即为设计1号点高程位置，结果如图5.35（f）所示。

执行“放样”命令，应确保望远镜处于盘左位置。
