如图5.18所示，数据通讯前，应先用数据线连接好全站仪与PC机的通讯口。仪器标配的USB数据线仅用于PC机通过Microsoft ActiveSync软件与仪器的同步连接。建议用户另购一条COM数据线CE-203或USB数据线UTS-232，这两种数据线可以适用于多种全站仪与PC机的数据通讯，如拓普康、索佳、科维、徕卡、中纬、南方、科力达等全站仪。

CE-203与UT-232的一个端口均为RS232插口，其中，CE-203的另一端为9芯串口，用于插入PC机的一个COM口，无须安装数据线驱动程序；UTS-232的另一端为USB口，用于插入PC机的任一个USB口，UTS-232数据线使用前应先执行配套教学资源包中的“\全站仪通讯软件\拓普康\UTS-232数据线驱动程序\PL-2303 Driver Installer.exe”安装驱动程序。

图5.18　ZT80MR+全站仪与PC机数据通讯

现在的笔记本电脑基本都配置有多个USB口，因此，使用UTS-232数据线将更便于野外使用。

如图5.19所示，设A，B，C，D为已知点，1，2，3，4，5分别为设计房屋的放样点，下面介绍使用GeoMax PC Tools通讯软件输入图中9个点的三维坐标并上载到全站仪内存作业文件PxyHc的方法。

图5.19　全站仪放样建筑物轴线交点坐标数据案例

（1）使用MS-Excel输入点的坐标

图5.20为在MS-Excel中输入图5.19的9个点的三维坐标与编码结果，每行点的坐标数据格式为“点名，x，y，H，编码”。图中A～D点的编码为KZD，意义为中文字符“控制点”汉语拼音的第一个声母字符；1～5点的编码为FYD，意义为中文字符“放样点”汉语拼音的第一个声母字符。

①点名与编码位最多允许输入16位字符。

②坐标值x，y最多允许输入8位整数（不含负号）+3位小数；高程H最多允许输入4位整数（不含负号）+3位小数；坐标数据行没有高程时，高程位数据建议输入0。

③点名与编码位可以输入为英文大、小写字母与数字，不能输入中文字符；建议点名中的英文字母输入为大写字母，以便在全站仪上使用数字/字符键输入点名来查找点的坐标。

图5.20　在MS-Excel输入与编辑点的坐标

将其另存为PxyHc.csv格式文件。

（2）使用GeoMax PC Tools导入PxyHc.csv文件数据

在PC机启动GeoMax PC Tools通讯软件，界面如图5.21（a）所示；左键单击启动“全站仪”通讯窗口，界面如图5.21（b）所示，下面的操作均在该界面下进行。

图5.21　启动GeoMax PC Tools通讯软件及“全站仪”通讯窗口

①编辑坐标文件。左键单击图标启动“坐标编辑器”窗口，界面如图5.22（a）所示；左键单击工具栏图标，打开PxyHc.csv文件[见图5.22（a）]；左键单击工具栏图标，将其另存为PxyHc.gsi格式文件，结果如图5.22（b）所示；左键单击图标关闭“坐标编辑器”窗口。

PxyHc.gsi文件实际上是一个文本格式文件，用Windows记事本打开该文件的界面如图5.22（c）所示，其点名字符、编码字符、三维坐标都是按16位字符定义的。也可以在“坐标编辑器”窗口中直接输入与编辑坐标文件，方法是：左键单击工具栏图标新建坐标文件，再逐个输入点名、三维坐标与编码，并存储为gsi格式文件。(www.daowen.com)

②上载坐标文件到仪器内存同名作业文件。下面介绍将坐标文件PxyHc.gsi的数据上载到ZT80MR+全站仪内存同名作业文件PxyHc的方法。

图5.22　启动“坐标编辑器”窗口、打开PxyHc.csv文件并另存为PxyHc.gsi文件

a.设置全站仪通讯端口及其参数。在全站仪【主菜单】下按（配置）（通讯）键，进入图5.23（c）所示的【通讯设置】1/2界面，设置“端口”为RS232，设置“波特率”为19 200，按（确定）键即可。

图5.23　在【主菜单】下执行“配置/通讯”命令设置RS232接口及其通讯参数

b.启动数据交换管理器。用UTS-232数据线连接仪器与PC机并打开全站仪电源。在如图5.21（b）所示的界面下，左键单击图标启动“数据交换管理器”窗口，界面如图5.24（a）所示，其中，软件窗口左侧显示全站仪内存文件的内容，并自动检测到UTS-232数据线所插入USB口的COM口号（图中的口号为COM3）；右侧显示用户PC机硬盘文件的内容。

执行“选项/端口设置”下拉菜单命令，弹出如图5.24（b）所示的“通讯设置”对话框，图中所示的通讯参数为“数据交换管理器”窗口的缺省设置，其波特率最大为19 200，需要将ZT80MR+全站仪RS232接口的波特率也设置为19 200（仪器出厂设置为115 200）。

图5.24　启动“数据交换管理器”并设置通讯参数界面

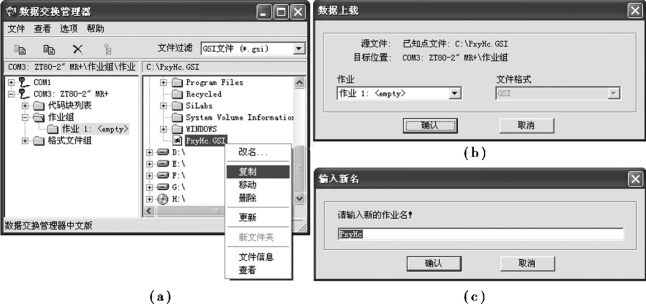

图5.25　使用右键快捷菜单将“C：\PxyHc.gsi”文件上载到全站仪新建作业文件PxyHc的操作过程

当“数据交换管理器”的通讯参数与ZT80MR+全站仪的一致时，全站仪将与“数据交换管理器”自动建立数据同步连接，左键单击图标展开全站仪内存文件夹的内容，左键单击将其设置为上载坐标文件的目标位置；右键单击PC机硬盘下的文件，在弹出的快捷菜单中左键单击命令[见图5.25（a）]，在弹出的如图5.25（b）所示的“数据上载”对话框中左键单击按钮，再在弹出的如图5.25（c）所示的“输入新名”对话框中左键单击按钮，坐标文件PxyHc.gsi的数据即上载到全站仪内存新建同名作业文件PxyHc中。

c.在全站仪查看PxyHc作业文件数据。在全站仪【主菜单】下按（管理）（已知点）键，进入如图5.26（c）所示的界面。设置作业名为PxyHc，下移光标到“点号”行，多次按键为向下查看PxyHc作业文件内的已知点坐标数据。

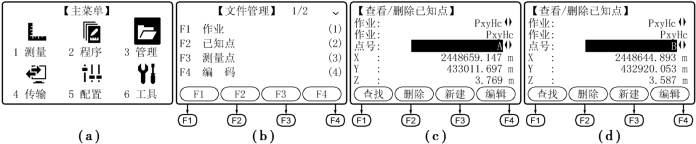

图5.26　在【主菜单】下执行“管理/已知点”命令查看PxyHc作业文件的坐标数据

③下载作业文件到PC机硬盘文件。从全站仪复制作业文件到PC机硬盘文件也是在“数据交换管理器”中进行。将全站仪内存作业文件PxyHc下载到PC机“F：\PxyHc”文件的方法是：左键单击“数据交换管理器”右侧窗口的PC机硬盘盘符，将其设置为下载坐标文件的目标文件夹；右键单击“数据交换管理器”左侧窗口下的数据块，在弹出的快捷菜单下左键单击命令[见图5.27（a）]，并在弹出的如图5.27（b）所示的“数据下载”对话框中，设置“格式文件”为，左键单击按钮，作业文件PxyHc中的9个已知点数据即下载到PC机硬盘文件“F：\PxyHc.crd”中，用Windows记事本打开该文件的界面如图5.27（c）所示。

图5.27　使用右键快捷菜单将全站仪内存作业文件PxyHc的已知点数据下载到PC机“F：\PxyHc.crd”文件的操作过程

PxyHc.crd为文本格式的CASS展点坐标文件，其每行点的数据格式为“点名，编码，y，x，H”。在CASS中执行下拉菜单“绘图处理/展野外测点点号”命令，在弹出的“输入坐标数据文件名”对话框中，选择“F：\PxyHc.crd”文件即可展绘该文件的9个已知点到CASS绘图区。

a.在如图5.27（b）所示的“数据下载”对话框中，如果选择格式，则为输出PxyHc.dxf文件。DXF是“图形交换格式”英文单词Drawing Exchange Format的缩写，是Autodesk公司开发的用于AutoCAD与其他软件之间进行CAD数据交换的开放矢量数据格式，它是ASCII码文本文件，可以用AutoCAD打开并另存为dwg格式的图形文件。

b.在如图5.27（b）所示的“数据下载”对话框中，如果选择格式，则为输出PxyHc.gsi文件，该文件可继续上载到全站仪内存作业文件中。
