P2页软键菜单:气象及缩放设置

时间:2023-06-17 理论教育 版权反馈
【摘要】:如图5.11所示,有三页软键菜单,按键循环翻页。a.气象:在P1页软键菜单,按(气象)键进入图5.12所示的界面,按键移动光标到“温度”行,用数字键输入测距时的大气温度按键,光标自动下移至“气压”行,用数字键输入测距时的大气压力按键,仪器自动计算倒数第二行的“气象改正”值。ZT80MR+的参考气象点是:温度12℃,气压为1 013.25 hPa。c.在P2页软键菜单,按(缩放)键进入图5.12所示的界面,用数字键输入投影缩放因子按键。

P2页软键菜单:气象及缩放设置

(1)编码

(编码)键,从内存编码库中选择编码给当前测点,为当前测点设置完编码后,如图5.10(a)所示的【常规处理】3/3界面的“注记”行内容将自动变成“编码”行并显示已设置的编码内容。

(2)EDM

(EDM)键,进入图5.11所示的【EDM设置】界面。

图5.11 【EDM设置】界面

①行选项的设置。按键移动光标到需要的选项行,按键为改变选项的内容。

a.EDM模式:按键可以使其在7种模式之间循环切换。

b.棱镜类型:有①~⑧种棱镜类型选项,在“EDM模式”行设置不同的选项,在“棱镜类型”行可设置的内容也不相同。

c.棱镜常数:“棱镜类型”行设置为①~⑦号选项时,棱镜常数是仪器内置固定的,用户不能修改;只有当“棱镜类型”行设置为⑧(自定义)选项时,才允许用户使用数字键输入以mm为单位的棱镜常数。

d.绝对常数:设置方法与“棱镜常数”的设置方法相同。

e.激光指示器:按键可以使其在“打开”与“关闭”之间循环切换,以控制望远镜准直激光的开或关。(www.daowen.com)

②软键菜单。如图5.11所示,【EDM设置】有三页软键菜单,按键循环翻页。

a.气象:在P1页软键菜单,按(气象)键进入图5.12(a)所示的【气象数据】界面,按键移动光标到“温度”行,用数字键输入测距时的大气温度按键,光标自动下移至“气压”行,用数字键输入测距时的大气压力键,仪器自动计算倒数第二行的“气象改正”值。

由于地球表面的气压与测站的海拔高度有关,因此,也可以输入测站高程,由仪器自动设置“气压”值。按(PPM=0)键为恢复到仪器的参考气象点,参考气象点的“气象改正”值为0。ZT80MR+的参考气象点是:温度12℃,气压为1 013.25 hPa(等价于高程H=0 m)。

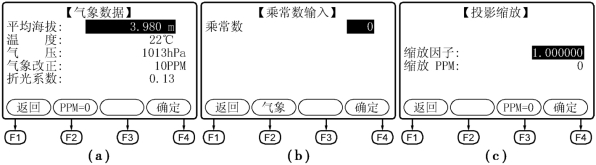

图5.12 【EDM设置】界面部分软键命令的操作界面

完成设置后(确定)键,返回如图5.11所示的【EDM设置】界面。

b.在P1页软键菜单,按(PPM)键进入图5.12(b)所示的【乘常数输入】界面,用数字键输入测距乘常数按键。

c.在P2页软键菜单,按(缩放)键进入图5.12(c)所示的【投影缩放】界面,用数字键输入投影缩放因子按键。

投影缩放因子是一个约等于1的系数值,因为全站仪测量的平距D是投影到过仪器横轴水平面的距离,而测量计算和绘图需要高斯平面上的距离,应将D先投影到参考椭球面,再投影到高斯平面。在小测区范围内,两次投影最终可以将D乘以一个平均系数值来实现,这个平均系数值就是投影缩放因子,计算公式为

式(5.1)中,R为地球平均曲率半径,可取6 371 km;H m为测区的平均海拔高程;h g为测区大地水准面相对于参考椭球面的高度(未知时取0 m);y m为测区中心点高斯平面坐标的y坐标;Δy为边长两端点的y坐标差。当测区海拔高度较小且离中央子午线较近时,距离的投影改正很小,此时可以将投影缩放因子设置为1。
