在建筑施工与房地产测量中，经常需要测量距离、面积和体积，使用手持激光测距仪可以方便、快速地实现。图4.15为徕卡DISTO D2手持激光测距仪，按键功能及屏幕显示的意义见图中注释，仪器的主要技术参数如下：

①功率：最大发射功率＜1 MW。

②激光：2级红色可见激光，波长635 nm。

③测量误差：±1.5 mm。

④测程：0.05～60 m。

⑤防水防尘等级：IP54。

⑥电源：2×1.5 V的7号AAA电池，可供测量5 000次。

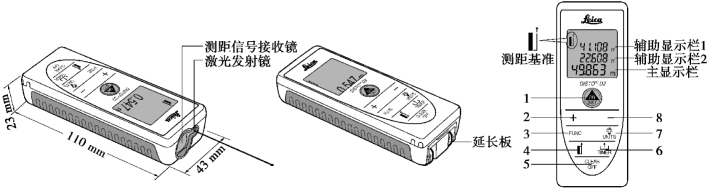

图4.15　徕卡DISTO D2手持激光测距仪

1—开机/测量键；2—加键；3—功能键；4—测量基准边键；5—清除/关机键；6—历史存储/延时测量键；7—背景照明/单位键；8—减键

1）开/关机

关机时按键为打开DISTO D2电源并发射指示激光，并自动进入测距模式，如图4.16（a）所示。开机状态下，按住键2 s关机。1 min内无按键操作，仪器自动关闭指示激光；3 min内无按键操作，仪器自动关机。按键为打开屏幕照明灯，再按键为关闭屏幕照明灯。

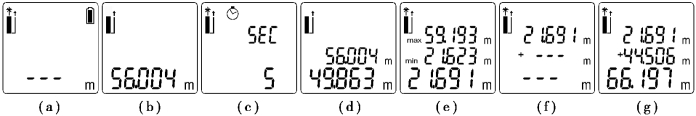

图4.16　单次测距、延时测距、最大/最小测距、加功能

2）距离测量

（1）单次距离测量

指示激光关闭时，按键为打开指示激光[见图4.16（a）]，将指示激光对准目标再按键测距，屏幕主显示栏显示基准边至目标的距离值并关闭指示激光，案例如图4.16（b）所示。当指示激光打开时，按键为关闭指示激光；正在测距时，按键为停止测距的同时关闭指示激光。

（2）延时测量

已发射指示激光时，按住键2 s后松开，启动延迟测量功能，界面如图4.16（c）所示；未发射指示激光时，按住键2 s后松开，屏幕显示延迟界面，按键启动延迟测量，其间应使指示激光对准目标。仪器缺省设置的固定延时时间为5 s，用户也可根据需要改变延时时间，方法是：按住键2 s启动延迟测量后，每按键一次为增加1 s延时时间，或每按键一次为减少1 s延时时间。延迟时间最小为0 s，最大为60 s，开始测距前的最后5 s伴有蜂鸣声。

（3）最大/最小距离测量

按住键2 s后松开，仪器进入跟踪测距模式，缓慢地在目标周围移动指示激光，屏幕主显示栏的距离值随着激光光斑的移动实时变化，辅助显示栏1及时更新最大距离值，辅助显示栏2及时更新最小距离值，再按键为停止测量，案例如图4.16（e）所示。

（4）加减功能

按或键，主显示栏的距离显示在辅助显示栏1，按键测距，所测距离显示在辅助显示栏2，主显示栏显示两个辅助显示栏的距离之和或之差，图4.16（g）为加功能案例。

3）面积/体积测量

面积测量是分别测量矩形的两条相邻边长值计算面积，体积测量是分别测量立方体的三条相邻边长值计算体积。

按键进入面积测量界面，屏幕顶部显示图标，分别瞄准矩形的两条相邻边长，按键测量，主显示栏显示面积计算结果，辅助显示栏显示两个距离测量值，案例如图4.17（c）所示；再按键为清除最近一次面积测量结果，开始下次面积测量。

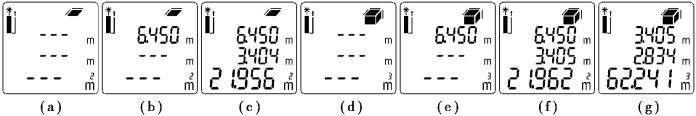

图4.17　面积与体积测量

按键进入体积测量界面，屏幕顶部显示图标，分别瞄准立方体的两条相邻边长按键测量，主显示栏显示矩形面积，辅助显示栏显示两个距离测量值，案例如图4.17（f）所示；再瞄准立方体的第三条边长按键测量，主显示栏显示立方体体积，辅助显示栏显示最近两个距离测量值，案例如图4.17（g）所示；再按键为清除最近一次体积测量结果，开始下次体积测量。

面积与体积测量也可以使用加减功能。面积加减功能的方法是：主显示栏显示最近一次面积测量结果时，按或键，分别瞄准另一个矩形的两条相邻边长，按键测量，主显示栏显示本次测量的面积值，再按键才显示最近两次面积测量结果的和或差。

4）设置测距基准边

如图4.18所示，DISTO D2有后端、前端、延长板尾端3个基准边，用户可以根据需要设置。(www.daowen.com)

仪器开机时，基准边自动设置为后端，屏幕左上角显示基准边图标；再按键设置基准边为前端，屏幕左上角显示基准边图标；再按键设置基准边为延长板尾端，屏幕左上角显示基准边图标。

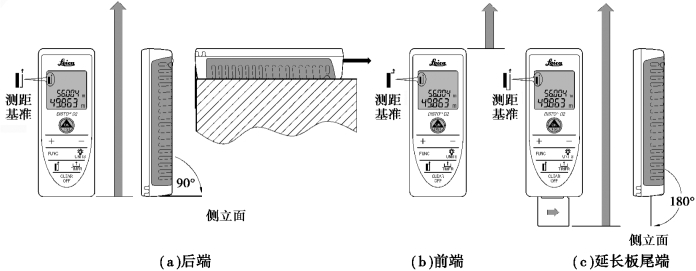

图4.18　设置DISTO D2的测距基准边

需要说明的是，将延长板旋转180°至图4.18（c）所示的位置时，仪器不会自动将基准边设置为延长板尾端，需要按键将其设置为延长板尾端。基准边设置为前端或延长板尾端时，只能按键测量一次有效；再次按键测量时，基准边自动恢复为后端。无论基准边设置为何位置，按住键2 s关机，再按键重新开机，基准边自动恢复为后端。

5）设置距离单位

仪器出厂设置的距离单位为m，设图4.19（b）为某次测距结果，按住键2 s，将距离单位切换为0′0″1/16显示，结果如图4.19（c）所示；再按住键2 s，将距离单位切换为0 in1/16显示，结果如图4.19（d）所示；再按住键2 s，将距离单位切换为0.00 ft显示，结果如图4.19（e）所示。距离单位变换后，测量的面积与体积单位也相应变换，规则见表4.2。

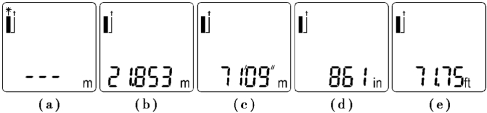

图4.19　设置距离单位

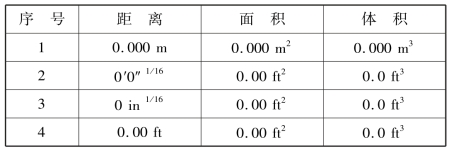

表4.2　DISTO D2距离单位的设置内容

仪器自动保存用户设置的距离单位，关机后重新开机，仪器自动使用最近一次设置的距离单位显示测量结果。

6）间接测量

如图4.20所示，间接测量是通过测量O点分别至A，B或C点的距离，用勾股定理计算距离x。

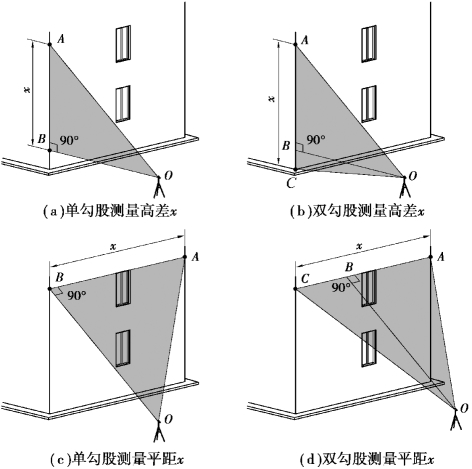

图4.20　间接测量高差与平距x的原理

（1）单勾股测量

按键进入如图4.21（a）所示的“单勾股测量”界面，屏幕左侧显示图标，测量如图4.20（a）所示高差x的方法是：瞄准A点，按键测量斜距OA；使仪器水平，按键测量平距OB，主显示栏显示高差x的值，案例如图4.21（c）所示。使用该命令测量平距x的原理如图4.20（c）所示，方法同上。

（2）双勾股测量

按键进入如图4.21（d）所示的“双勾股测量”界面，屏幕左侧显示图标，测量如图4.20（b）所示高差x的方法是：瞄准A点，按键测量斜距OA；使仪器水平，按键测量平距OB；瞄准C点，按键测量斜距OC；主显示栏显示高差x的值，案例如图4.21（g）所示。使用该命令测量平距x的原理如图4.20（d）所示，方法同上。

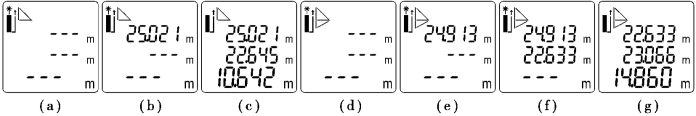

图4.21　间接测量

7）放样测量

按键进入如图4.22（a）所示的“放样测量”界面，默认放样值为1 m，按键一次为使放样值增加1 mm，按键一次为使放样值减小1 mm，仪器自动保存用户修改后的放样值，关机或更换电池不会丢失用户修改后的放样值；按键启动跟踪测量，设置的放样值显示在辅助显示栏2，主显示栏显示“距离差=实测距离-放样值”。距离差为负数时表示需要增大实测距离，为正数时表示需要减小实测距离。距离差的绝对值小于0.1 m时，伴有蜂鸣声；距离差等于0时，辅助显示栏2的放样值闪烁。

图4.22　放样测量

8）存储器

DISTO D2的存储器最多可存储10个主显示栏的数值，关机或更换电池，存储器内的数据不会丢失。

完成测量后按键，此时主显示栏的数值被存入1号存储器，原来1～9号存储器的数值顺序后移转存到2～10号存储器。也即，1号存储器总是用于存储最近主显示栏的数值。

按键清除主显示栏的数值后，再按键为调出1号存储器的数值，按键为调出2号存储器的数值，或按键为调出10号存储器的数值，按键为退出存储器界面。

9）开/关蜂鸣器

仪器出厂设置的蜂鸣器处于打开状态，同时按住键5 s，至蜂鸣声响后松开，为将蜂鸣器设置为“关”，重复该操作为恢复蜂鸣器为“开”，仪器自动存储用户设置的蜂鸣器“开/关”状态。
