图4.13是南方测绘ND3000红外相位式测距仪，图4.14为配套的棱镜对中杆。ND3000自带望远镜，望远镜的视准轴、发射光轴及接收光轴同轴，仪器的主要技术参数如下：

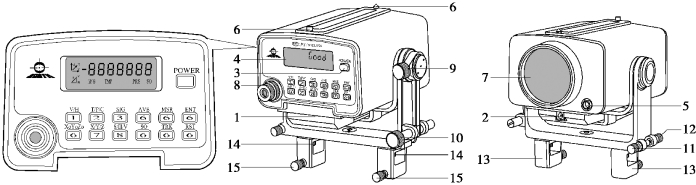

图4.13　ND3000红外测距仪

1—电池；2—外接电源插口；3—电源开关；4—显示屏；5—RS-232C数据接口；6—粗瞄器；7—望远镜物镜；8—望远镜物镜调焦螺旋；9—垂直制动螺旋；10—垂直微动螺旋；11，12—水平调整螺丝；13—宽度可调连接支架；14—支架宽度调整螺丝；15—连接固定螺丝

①红外光源波长：0.865μm。

②测尺长及对应的调制频率：

精测尺：λs/2=10 m，f=14.835 546 MHz；

粗测尺1：λs/2=1 000 m，f=148.355 46 kHz；

粗测尺2：λs/2=10 000 m，f=14.835 546 kHz。(www.daowen.com)

③测程：2 500 m（单棱镜），3 500 m（三棱镜）。

④标称精度：±（5 mm+3 ppm）。

⑤测量时间：正常测距3 s，跟踪测距、初始测距3 s，以后每次测距0.8 s。

⑥供电：6 V镍镉（NiCd）可充电电池。

⑦气象改正比例系数计算公式：

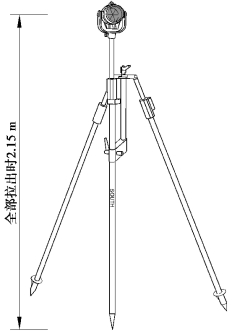

图4.14　棱镜对中杆与支架

式（4.23）中，P为气压，hPa；t为温度，℃；计算出的ΔD1是以ppm为单位的气象改正比例系数，由于1 ppm=1 mm/km=1×10-6，所以它也代表每千米的比例改正长度。可以将测距时的温度和气压输入仪器，由仪器自动为所测距离施加气象比例改正。
