经纬仪的检验与校准技巧

(1)LL⊥VV的检验与校正

检验:旋转脚螺旋,使圆水准气泡居中,初步整平仪器。转动照准部使管水准器轴平行于一对脚螺旋,然后将照准部旋转180°,如果气泡仍然居中,说明LL⊥VV,否则需要校正,如图3.21(a)和图3.21(b)所示。

校正:用校正针拨动管水准器一端的校正螺丝,使气泡向中央移动偏距的一半[见图3.21(c)],余下的一半通过旋转与管水准器轴平行的一对脚螺旋完成[见图3.21(d)]。该项校正需要反复进行几次,直至气泡偏离值在一格内为止。

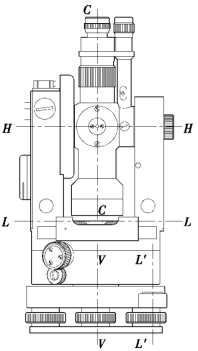

图3.20 经纬仪的轴线

图3.21 照准部管水准器的检验与校正

(2)十字丝竖丝⊥HH的检验与校正

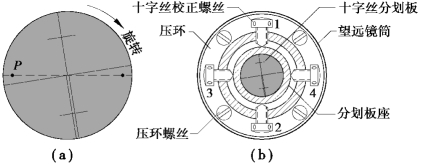

检验:用十字丝交点精确瞄准远处一目标P,旋转水平微动螺旋,如P点左、右移动的轨迹偏离十字丝中丝[见图3.22(a)],则需要校正。

校正:卸下目镜端的十字丝分划板护罩,松开4个压环螺丝[见图3.22(b)],缓慢转动十字丝组,直到照准部水平微动时P点始终在中丝上移动为止,最后应旋紧4个压环螺丝。

(3)CC⊥HH的检验与校正

视准轴不垂直于横轴时,其偏离垂直位置的角值C称为视准轴误差或照准差。由式(3.2)可知,同一方向观测的2倍照准差2C的计算公式为2C=L-(R±180°),则有

图3.22 十字丝竖丝⊥HH的检验与校正

虽然取双盘位观测值的平均值可以消除同一方向观测的照准差C,但C值过大将不便于方向观测的计算,因此,当C>60″时,必须校正。

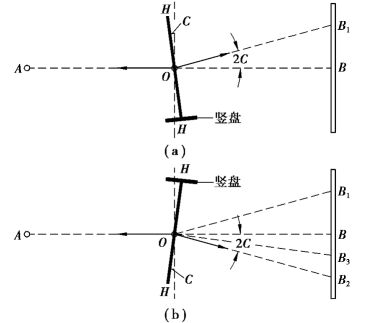

检验:如图3.23所示,在一平坦场地上,选择相距约100 m的A,B两点,安置仪器于AB连线的中点O,在A点设置一个与仪器高度相等的标志,在B点与仪器高度相等的位置横置一把毫米分划直尺,使其垂直于视线OB。先盘左瞄准A点标志,固定照准部,然后纵转望远镜,在B尺上读得读数为B1[见图3.23(a)];再盘右瞄准A点,固定照准部,纵转望远镜,在B尺上读得读数为B2[见图3.23(b)],如果B1=B2,说明视准轴垂直于横轴,否则需要校正。

图3.23 CC⊥HH的检验与校正(www.daowen.com)

校正:由B2点向B1点量取长度定出B3点,此时OB3便垂直于横轴HH,用校正针拨动十字丝环的左右一对校正螺丝3和4[见图3.22(b)],先松其中一个校正螺丝,后紧另一个校正螺丝,使十字丝交点与B3点重合。完成校正后,应重复上述的检验操作,直至满足C<60″为止。

(4)HH⊥VV的检验与校正

横轴不垂直于竖直时,其偏离正确位置的角值i称为横轴误差。i>20″时,必须校正。

检验:如图3.24所示,在一面高墙上固定一个清晰的照准标志P,在距离墙面20~30 m处安置经纬仪,盘左瞄准P点,固定照准部,然后使望远镜视准轴水平(竖盘读数为90°),在墙面上定出一点P1;纵转望远镜,盘右瞄准P点,固定照准部,然后使望远镜水平(竖盘读数为270°),在墙面上定出一点P2,则横轴误差i的计算公式为

式(3.14)中,α为P点的竖直角,通过观测P点竖直角一测回获得;D为测站至P点的水平距离。计算出的i>20″时,必须校正。

图3.24 HH⊥VV的检验与校正

校正:打开仪器的支架护盖,调整偏心轴承环,抬高或降低横轴的一端使i=0。该项校正应在无尘的室内环境中,使用专用的平行光管进行操作,当用户不具备条件时,一般交专业维修人员校正。

(5)x=0的检验与校正

由式(3.12)可知,取目标双盘位所测竖直角的平均值可以消除竖盘指标差x的影响。但当x较大时,将给竖直角的计算带来不便,因此,当x>±1′时,必须校正。

检验:安置好仪器,用盘左、盘右观测某个清晰目标的竖直角一测回(注意,每次读数之前,应使竖盘指标管水准气泡居中),按式(3.11)计算出x。

校正:根据图3.17(b),计算消除了指标差x的盘右竖盘正确读数应为R-x,旋转竖盘指标管水准器微动螺旋,使竖盘读数为R-x,此时竖盘指标管水准气泡必然不再居中,用校正针拨动竖盘指标管水准器校正螺丝,使气泡居中。该项校正需要反复进行。

(6)光学对中器视准轴与竖轴重合的检验与校正

检验:在地面上放置一张白纸,在白纸上画一十字形的标志P,以P点为对中标志安置好仪器,将照准部旋转180°,如果P点的像偏离了对中器分划板中心而对准了P点旁的另一点P′,则说明对中器的视准轴与竖轴不重合,需要校正。

校正:用直尺在白纸上定出P与P′点的中点O,转动对中器校正螺丝使对中器分划板的中心对准O点。光学对中器上的校正螺丝随仪器型号而异,有些是校正视线转向棱镜组(见图3.25中的2,3棱镜组),有些是校正分划板(见图3.25中的4)。松开照准部支架间圆形护盖上的两颗固定螺丝,取出护盖,参见图3.25(b)所示的5个校正螺丝,调节3个校正螺丝8,使视准轴7前后倾斜;调节两个校正螺丝9,使视准轴7左右倾斜,直至P′点与O点重合为止。

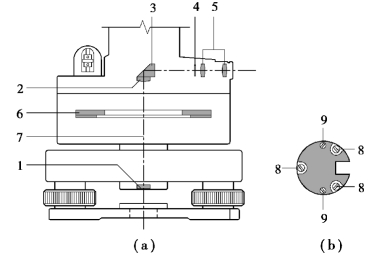

图3.25 光学对中器的校正

1—保护玻璃;2—物镜;3—转向棱镜;4—分划板;5—目镜组;6—水平度盘;7—视准轴;8—物镜2与转向棱镜3前后倾斜调节螺丝;9—物镜2与转向棱镜3左右倾斜调节螺丝
