经纬仪的安置包括对中和整平,目的是使仪器竖轴位于过测站点的铅垂线上,水平度盘和横轴处于水平位置,竖盘位于铅垂面内。对中的方式有垂球对中和光学对中两种,整平分粗平和精平。

粗平是通过伸缩脚架腿或旋转脚螺旋使圆水准气泡居中,其规律是圆水准气泡向伸高脚架腿的一侧移动,或圆水准气泡移动方向与用左手大拇指或右手食指旋转脚螺旋的方向一致;精平是通过旋转脚螺旋使管水准气泡居中,要求将管水准器轴分别旋至相互垂直的两个方向上使气泡居中,其中一个方向应与任意两个脚螺旋中心连线方向平行。如图3.8所示,旋转照准部至图3.8(a)的位置,旋转脚螺旋1或2使管水准气泡居中;然后旋转照准部至图3.8(b)的位置,旋转脚螺旋3使管水准气泡居中,最后还应将照准部旋回至图3.8(a)的位置,查看管水准气泡的偏离情况,如果仍然居中,则精平操作完成,否则还需按前面的步骤再操作一次。

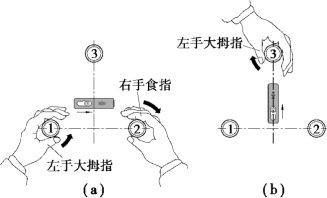

图3.8 照准部管水准器整平方法

经纬仪安置的操作步骤是:打开三脚架腿,调整好其长度,使脚架高度适合于观测者的高度,张开三脚架,将其安置在测站上,使架头面大致水平;从仪器箱中取出经纬仪并放置在三脚架头上,使仪器基座中心基本对齐三脚架头的中心,旋紧连接螺旋后,即可进行对中整平操作。

(1)垂球对中法安置经纬仪

将垂球悬挂于连接螺旋中心的挂钩上,调整垂球线长度使垂球尖略高于测站点。

粗对中与粗平:平移三脚架(应注意保持三脚架头面基本水平),使垂球尖大致对准测站点标志,将三脚架的脚尖踩入土中。

精对中:稍微旋松连接螺旋,双手扶住仪器基座,在架头上移动仪器,使垂球尖准确对准测站标志点后,再旋紧连接螺旋。垂球对中的误差应小于3 mm。

精平:旋转脚螺旋使圆水准气泡居中;转动照准部,旋转脚螺旋,使管水准气泡在相互垂直的两个方向居中。旋转脚螺旋精平仪器时,不会破坏前面已完成的垂球对中关系。

(2)光学对中法安置经纬仪(www.daowen.com)

光学对中器也是一个小望远镜,各构件的功能如图3.9所示。使用光学对中器之前,应先旋转目镜调焦螺旋使对中标志分划板十分清晰,再旋转物镜调焦螺旋[图3.5(a)的仪器是拉伸光学对中器]看清地面的测点标志。

粗对中:双手握紧三脚架,眼睛观察光学对中器,移动三脚架使对中标志基本对准测站点的中心(应注意保持三脚架头面基本水平),将三脚架的脚尖踩入土中。

精对中:旋转脚螺旋使对中标志准确地对准测站点的中心,光学对中的误差应小于1 mm。

图3.9 光学对中器的原理与光路

1—保护玻璃;2—物镜;3—转向棱镜;4—分划板;5—目镜组;6—水平度盘;7—视准轴

粗平:伸缩脚架腿,使圆水准气泡居中。

精平:转动照准部,旋转脚螺旋,使管水准气泡在相互垂直的两个方向居中。精平操作会略微破坏前面已完成的对中关系。

再次精对中:旋松连接螺旋,眼睛观察光学对中器,平移仪器基座(注意不要有旋转运动),使对中标志准确地对准测站点标志,拧紧连接螺旋。旋转照准部,在相互垂直的两个方向检查照准部管水准气泡的居中情况。如果仍然居中,则仪器安置完成,否则应从上述的精平开始重复操作。

光学对中的精度比垂球对中的精度高,在风力较大的情况下,垂球对中的误差将变得很大,这时应使用光学对中法安置仪器。
