根据控制水平度盘转动方式的不同，DJ6级光学经纬仪又分为方向经纬仪和复测经纬仪。地表测量中，常使用方向经纬仪，复测经纬仪主要应用于地下工程测量。图3.3为DJ6级方向光学经纬仪，各构件的名称见图中注释。一般将光学经纬仪分解为基座、水平度盘和照准部，如图3.4所示。

（1）基座

基座上有3个脚螺旋，一个圆水准气泡，用来粗平仪器。水平度盘旋转轴套在竖轴套外围，拧紧轴套固定螺丝21，可将仪器固定在基座上；旋松该螺丝，可将经纬仪水平度盘连同照准部从基座中拔出，以便换置觇牌。但平时应将该螺丝拧紧。

（2）水平度盘

水平度盘为圆环形的光学玻璃盘片，盘片边缘刻画并按顺时针注记有0°～360°的角度数值。

（3）照准部

照准部是指水平度盘之上，能绕其旋转轴旋转的全部部件的总称。它包括竖轴、U形支架、望远镜、横轴、竖盘、管水准器、竖盘指标管水准器和光学读数装置等。

照准部的旋转轴称为竖轴，竖轴插入基座内的竖轴轴套中旋转；照准部在水平方向的转动，由水平制动、水平微动螺旋控制；望远镜纵向的转动，由望远镜制动及其微动螺旋控制；竖盘指标管水准器的微倾运动由竖盘指标管水准器微动螺旋控制；照准部管水准器，用于精确整平仪器。(www.daowen.com)

水平角测量需要旋转照准部和望远镜依次照准不同方向的目标并读取水平度盘的读数，在一测回观测过程中，水平度盘是固定不动的。但为了角度计算的方便，在观测之前，通常将起始方向（称为零方向）的水平度盘读数配置为0°左右，这就需要有控制水平度盘转动的部件。方向经纬仪使用水平度盘变换螺旋控制水平度盘的转动。

如图3.3所示，先顺时针旋开水平度盘变换锁止旋钮19，再将水平度盘变换螺旋18推压进去，旋转该螺旋即可带动水平度盘旋转。完成水平度盘配置后，松开手，水平度盘变换螺旋18自动弹出，逆时针旋关水平度盘变换锁止旋钮19。

不同厂家所产光学经纬仪的水平度盘变换螺旋锁止机构一般不同，图3.5（a）的经纬仪是用水平度盘锁止卡1锁住水平度盘变换螺旋2，图3.5（b）的经纬仪是用水平度盘护罩3遮盖住水平度盘变换螺旋2。

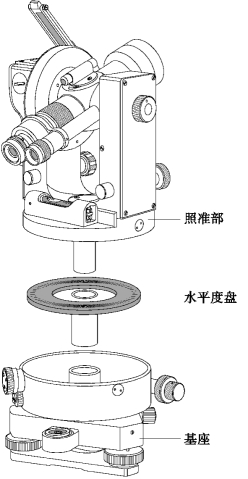

图3.4　DJ6级光学经纬仪的结构

图3.5　DJ6级光学经纬仪水平度盘变换螺旋与其锁止卡（或护罩）之间的关系

1—水平度盘锁止卡；2—水平度盘变换螺旋；3—水平度盘变换螺旋护罩
