（1）视距与视线高测量（不使用内存）

按键进入菜单模式，按或键移动光标到“5.记录”行，按键，进入如图2.36（b）所示界面；移动光标到“关”行按键，进入如图2.36（d）所示的界面。

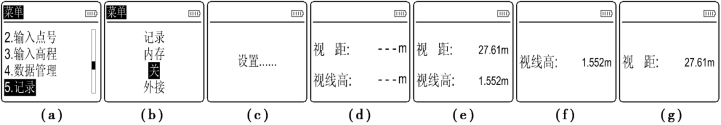

图2.36　不使用内存的高程与视距测量

使望远镜瞄准条码尺并调焦，按键测量，案例结果如图2.36（e）所示；按键为切换至视线高测量，结果如图2.36（f）所示；再按键为切换至视距测量，结果如图2.36（g）所示；再按键为返回如图2.36（e）所示的视距与视线高测量。

当记录模式设置为“关”时，测量结果只供屏幕显示，不能存入内存。

（2）高差、高程、视距与视线高测量（不使用内存）

记录模式设置为“关”时，按键进入如图2.37（a）所示的界面，屏幕显示缺省设置的基准高程为0；如要重新设置，应按键进入菜单模式，移动光标到“3.输入高程”行按键，进入如图2.37（c）所示的界面，光标自动位于第一个字符位置。

基准点高程数字的输入方法：当光标位字符为“空格”时，重复按键，依次按0→1→2→…→9→+→-→·的顺序变化；或重复按键，依照上述反向顺序变化，当选中某个字符时按键确认，光标自动后移一位字符。高程字符最多可以输入9位数字，例如，当整数位为4位数字时，小数位最多可以输入5位数字。光标位字符为“空格”时，按键进入如图2.37（d）所示的界面，按键进入如图2.37（e）所示的界面。

使望远镜瞄准基准点的条码尺，按键测量，屏幕显示如图2.37（f）所示测量结果，并自动进入如图2.37（g）所示的界面；使望远镜瞄准前视点的条码尺，按键测量，结果如图2.37（h）所示，其中RL行的值为前视点的高程。

可以继续瞄准另一个前视点的条码标尺并调焦，按键测量，案例结果如图2.37（i）所示，按键为退出该测量模式，屏幕显示如图2.37（j）所示的提示界面，按键退出并返回如图2.36（d）所示界面。

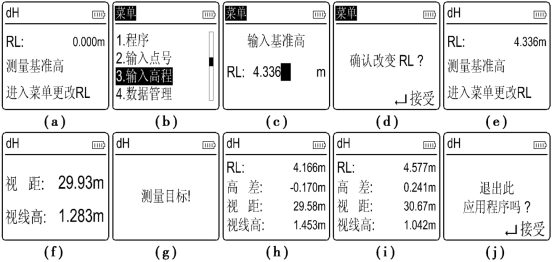

图2.37　不使用内存的高程与高差测量

按键测量的功能：先测量后视基准点条码尺一次，以获取仪器的视线高程，通过测量前视条码尺，计算基准点至前视点的高差及前视点的高程。基准点高程可以实时输入，可测量的前视点的数量无限制，按键退出该测量模式。

（3）带点号的视距与视线高测量（使用内存）

按键进入菜单模式，移动光标到“5.记录”行按键，移动光标到“内存”行按键，进入如图2.38（c）所示带点号的视距与视线高测量界面，状态行显示图标表示测量结果自动存入内存。

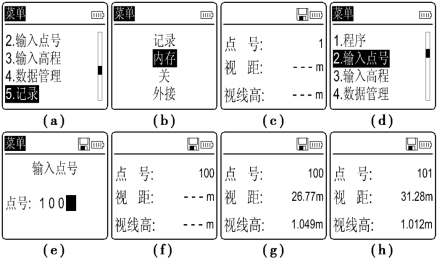

图2.38　带点号的视距与视线高测量（使用内存）

仪器自动记录最近一次测量的点号，如要修改当前点号，应按键进入菜单模式，移动光标到“2.输入点号”行按键，进入如图2.38（e）所示的界面，光标自动位于第一个字符位置。

点号字符的输入方法：当光标字符为“空格”时，重复按键，依次按0→1→2→…→9→A→B→C→…→X→Y→Z的顺序变化；或重复按键，依照上述反向顺序变化，当选中某个字符时按键确认，光标自动后移一位字符。点号最多可以输入8位字符，光标字符为“空格”时，按键为结束点号输入，进入如图2.37（f）所示的界面。(www.daowen.com)

使望远镜瞄准条码标尺并调焦，按键测量且结果自动存入内存，案例如图2.38（g）所示，图2.37（h）为测量另一把条码尺的结果，此时点号自动增1变为101。

（4）带点号的高差、高程、视距与视线高测量（使用内存）

记录模式设置为“内存”时，按键进入如图2.39（a）所示界面，屏幕显示最近一次执行菜单模式下“输入高程”命令设置的基准高程值。如要重新设置，应按键进入菜单模式，移动光标到“3.输入高程”行按键。使望远镜瞄准基准点上的条码尺，按键测量，屏幕显示如图2.39（b）所示的基准点测量结果1 s后，进入如图2.39（c）所示界面；使望远镜瞄准前视点的条码尺，按键测量，案例结果如图2.39（d）所示。

可以继续瞄准另一个前视点的条码标尺，按键测量，案例结果如图2.39（e）所示，按键为退出该测量模式，屏幕显示如图2.39（f）所示的提示界面，按键退出并返回如图2.39（g）所示界面。

图2.39　带点号的高程与高差测量（使用内存）

（5）单次测量与跟踪测量

使望远镜瞄准条码尺，按键为启动单次测量，屏幕状态行左侧显示“测量”[见图2.40（b）]，测量过程中按键为中断测量；按住键1～2 s后松开为启动跟踪测量，屏幕状态行左侧显示“跟踪”[见图2.40（e）]，按、或键为中断跟踪测量。

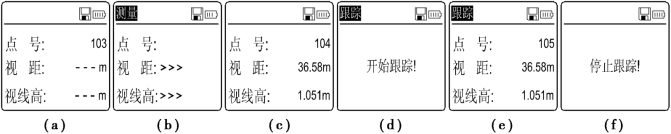

图2.40　单次测量与跟踪测量界面

（6）倒置标尺测量

按键进入菜单模式，移动光标到“7.倒尺测量”行按键，进入如图2.41（b）所示界面，“倒尺测量”可以设置为“开”“关”“自动”，仪器出厂设置为“自动”。

当“倒尺测量”设置为“开”时，状态行显示图标，此时，只能对倒立条码尺测量，屏幕显示的“视线高”为负数，案例如图2.41（d）所示；当对正立条码尺测量时，屏幕显示如图2.41（e）所示的提示界面。

当“倒尺测量”设置为“关”时，状态行显示图标，此时，只能对正立条码尺测量，屏幕显示的“视线高”为正数，案例如图2.41（g）所示；当对倒立条码尺测量时，屏幕显示如图2.41（h）所示的提示界面。

当“倒尺测量”设置为“自动”时，状态行不显示标尺图标[见图2.41（j）]，仪器对正立或倒立的条码尺都能测量。如图2.42所示，为测量建筑物净空高度，分别在地板A点与楼板B点立尺，按键进入如图2.41（k）所示界面，使望远镜瞄准地板A点的条码尺按键；再瞄准楼板B点的条码尺按键，结果如图2.41（n）所示。由于楼板B点为倒立条码尺，因此视线高为负数。

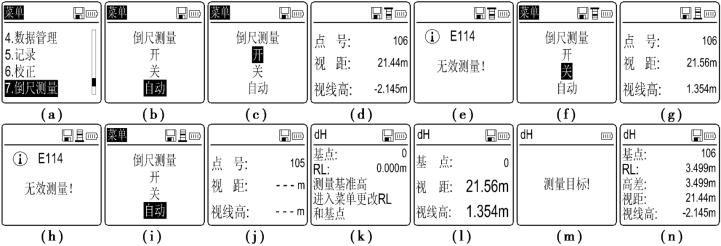

图2.41　设置“7.倒尺测量”为“自动”及倒尺测量案例

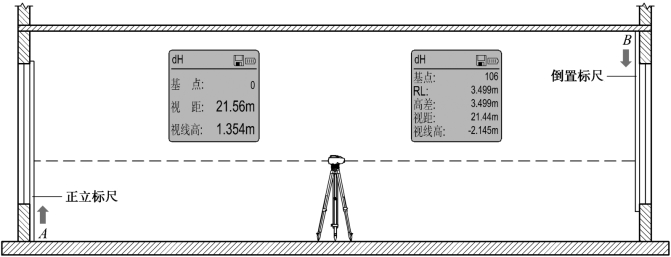

图2.42　精确测量建筑物净空高度
