ZDL700数字水准仪各构件的功能如图2.32所示的注记，操作面板与键功能如图2.33所示，条码尺因瓦合金钢带的热膨胀系数为-0.11×10-6/℃，远低于普通水准尺的热膨胀系数13.8×10-6/℃。

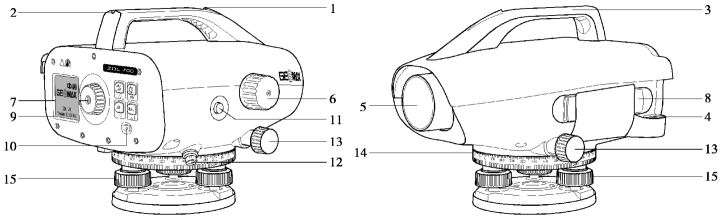

图2.32　中纬ZDL700数字水准仪

1—准星；2—照门；3—提手；4—圆水准器；5—物镜；6—物镜调焦螺旋；7—目镜；8—电池盒盖钮；9—显示屏幕；10—电源开关键；11—测量键；12—RS232接口；13—无限位水平微动螺旋；14—水平度盘设置环；15—脚螺旋(www.daowen.com)

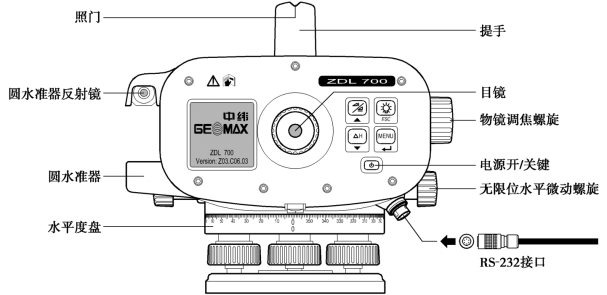

图2.33　ZDL700的操作面板与键功能

ZDL700的主要技术参数：防尘防水等级为IP55，测量时的环境温度为-10～+50℃，望远镜放大倍数为24×，视场角为2°（3.49 m/100m），测量范围为2～105m；使用磁阻尼摆式补偿器，补偿范围为±10′，安平精度为±0.35″；与玻璃钢条码水准尺ZSF201配合使用时，1 km往返观测高差中数的中误差为±0.7 mm，屏幕显示的最小中丝读数为0.01 mm；采用4节AA电池供电，连续工作时间为14 h。

外业观测数据可以自动存储于内存，内存最多可以存储3 000个点的测量数据，用ZDC102数据线连接仪器的RS-232口与PC机的任一个USB口，使用通讯软件GeoMax PC Tools可以将仪器内存的测量数据下载到PC机并转换为符合我国水准测量规范[8][9]规定的测量外业记录格式文件。
