自动安平水准仪的结构特点是没有管水准器和微倾螺旋，视线安平原理如图2.24所示。

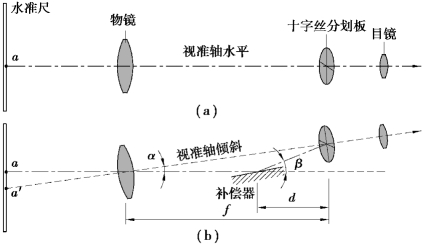

图2.24　视线安平原理

当视准轴水平时，设在水准尺上的正确读数为a，因为没有管水准器和微倾螺旋，利用圆水准器将仪器粗平后，视准轴相对于水平面将有微小的倾斜角α。如果没有补偿器，此时在水准尺上的读数设为a′；当在物镜和目镜之间设置补偿器后，进入十字丝分划板的光线将全部偏转β角，使来自正确读数a的光线经过补偿器后正好通过十字丝分划板的中丝，从而读出视线水平时的正确读数。图2.25为中纬ZAL632自动安平水准仪，各构件的名称见图中注记。

图2.25　中纬ZAL632自动安平水准仪(www.daowen.com)

1—粗瞄器；2—物镜；3—物镜调焦螺旋；4—目镜；5—目镜调焦螺旋；6—圆水准器；7—圆水准器反光镜；8—无限位水平微动螺旋；9—水平度盘；10—脚螺旋

图2.26为DS30自动安平水准仪补偿器结构图。仪器采用精密微型轴承悬吊补偿器棱镜组3，利用重力原理安平视线。补偿器的工作范围为±15′，补偿精度为±0.3″，每千米往返测高差中数的中误差为±1.5 mm。

图2.26　DS30自动安平水准仪补偿器的结构

1—物镜组；2—物镜调焦透镜；3—补偿器棱镜组；4—十字丝分划板；5—目镜组
