【摘要】：通过调整水准仪的微倾螺旋，使管水准气泡居中获得水平视线的水准仪称为微倾式水准仪，通过补偿器获得水平视线读数的水准仪称为自动安平水准仪。工程建设中使用最多的是DS3微倾式水准仪，如图2.3所示。微倾式水准仪主要由望远镜、水准器和基座组成。图2.3所示钟光DS3-Z微倾式水准仪望远镜的放大倍数为30×，物镜有效孔径为42 mm，视场角为1°30′。
如图2.19（a）所示，微倾式水准仪的主要轴线有视准轴CC、管水准器轴LL、圆水准器轴L′L′和竖轴VV。为使水准仪能正确工作，水准仪的轴线应满足下列3个条件：
①圆水准器轴应平行于竖轴（L′L′∥VV）；
②十字丝分划板的中丝应垂直于竖轴VV；(www.daowen.com)
③管水准器轴应平行于视准轴（LL∥CC）。

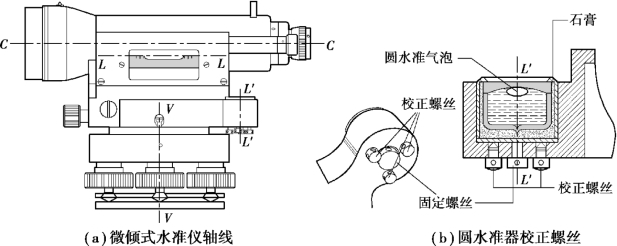

图2.19 微倾式水准仪轴线与圆水准器校正螺丝
