1）测定

如图1.13（a）所示，测区内有山丘、房屋、河流、小桥、公路等，测绘地形图的方法是先测量出这些地物、地貌特征点的坐标，然后按一定的比例尺，以《国家基本比例尺地图图式　第1部分：1∶500 1∶1000 1∶2000地形图图式》（GB/T 20257.1—2017）[5]规定的符号缩小展绘在图纸上。例如，要在图纸上绘出一幢房屋，就需要在这幢房屋附近、与房屋通视且坐标已知的点[见图1.13（a）中的A点]上安置仪器，选择另一个坐标已知的点[见图1.13（b）中的B点]作为定向方向（也称为后视方向），才能测量出这幢房屋角点的坐标。地物、地貌的特征点又称碎部点，测量碎部点坐标的方法与过程称为碎部测量。

由图1.13（a）可知，在A点安置测量仪器还可以测绘出西面的河流、小桥，北面的山丘，但山北面的工厂区就看不见了。因此，还需要在山北面布置一些点，如图1.13中的C，D，E点，这些点的坐标应已知。由此可知，要测绘地形图，首先应在测区内均匀布置一些点，通过测量计算出它们的x，y，H三维坐标。测量上将这些点称为控制点，测量与计算控制点坐标的方法与过程称为控制测量。

2）测设(www.daowen.com)

设图1.13（b）是测绘出来的图1.13（a）的地形图。根据需要，设计人员已在图纸上设计出了P，Q，R三幢建筑物，用极坐标法将它们的位置标定到实地的方法：在控制点A安置仪器，使用F点作为后视点定向，由A，F点及P，Q，R三幢建筑物轴线点的设计坐标计算出水平夹角β1，β2，…和水平距离S1，S2，…，然后用仪器分别定出水平夹角β1，β2，…所指的方向，并沿这些方向分别量出水平距离S1，S2，…，即可在实地上定出1，2，…点，它们就是设计建筑物的实地平面位置。

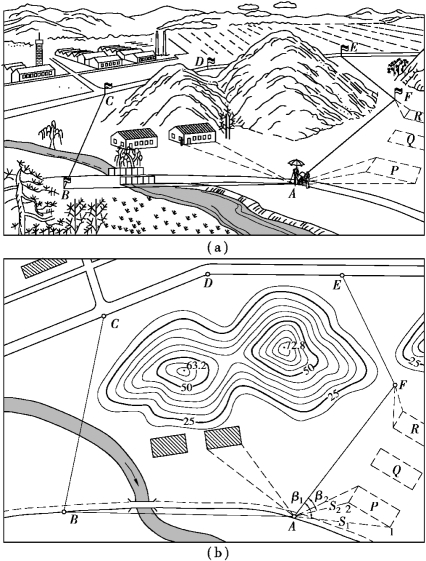

图1.13　某测区地物、地貌透视图与地形图

由上述介绍可知，测定与测设都是在控制点上进行的，因此，测量工作的原则之一是“先控制后碎部”。《工程测量规范》规定，测量控制网应由高级向低级分级布设。如平面三角控制网是按一等、二等、三等、四等、5″、10″和图根网的级别布设，城市导线网是在国家一等、二等、三等或四等控制网下按一级、二级、三级和图根网的级别布设。一等网的精度最高，图根网的精度最低。控制网的等级越高，网点之间的距离就越大，点的密度也越稀，控制的范围就越大；控制网的等级越低，网点之间的距离就越小，点的密度也越密，控制的范围就越小。如国家一等三角网的平均边长为20～25 km，而一级导线网的平均边长只有约500 m。由此可知，控制测量是先布设能控制大范围的高级网，再逐级布设次级网加密，通常称这种测量控制网的布设原则为“从整体到局部”。因此，测量工作的原则可归纳为“从整体到局部，先控制后碎部”。
