在任何部件中，任何一个零部件都不是自由运动的，需要受到一定的运动约束的限制。运动约束限定了零部件之间的连接方式和运动规则。通过使用 AIP 2012版或更高版本创建的装配部件进入运动仿真环境时，如果未取消选择“分析设置”对话框中的“自动转换对标准联接的约束”，Inventor将通过转换全局装配运动中包含的约束来自动创建所需的最少连接。同时，软件将自动删除多余约束。此功能在确定螺母、螺栓、垫圈和其他紧固件的自由度不会影响机构的移动时尤其好用，事实上，在仿真过程中这些紧固件通常是锁定的。添加约束时，此功能将立即更新受影响的连接。

单击“运动仿真”标签栏“管理”面板上的“分析设置”按钮 ，打开“运动仿真设置”对话框，如图12-3所示。

（1）自动将约束转换为标准联接：勾选此复选框，将激活自动运动仿真转换器，这会将装配约束转换为标准连接。如果选中了“自动将约束转换为标准联接”，就不能再选择手动插入标准连接，也不能再选择一次一个连接地转换约束。选中或取消此功能都会删除机构中的所有现有连接。

（2）当机械装置被过约束时发出警告：此选项默认是选中的，如果机构被过约束，Inventor将会在自动转换所有配合前向用户发出警告并将约束插入标准连接。

（3）所有零部件使用同一颜色：将预定义的颜色分配给各个移动组，固定组使用同一颜色。该工具有助于分析零部件关系。

(www.daowen.com)

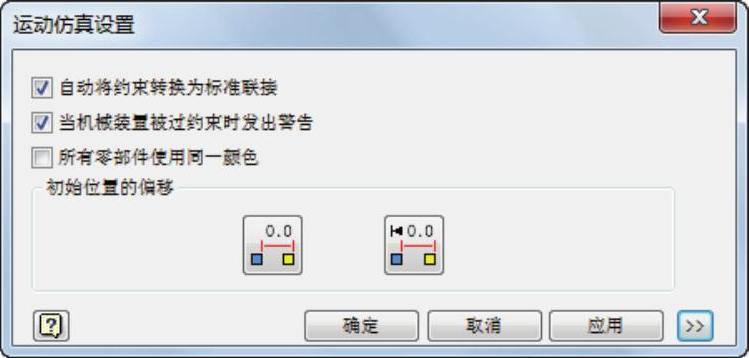

图12-3 “运动仿真设置”对话框

（4）初始位置的偏移。

1） ：将所有自由度的初始位置设置为 0，而不更改机构的实际位置。

2） ：将所有自由度的初始位置重设为在构造连接坐标系的过程中指定的初始位置。
