对如图11-28所示的轴进行应力分析。
（1）打开文件。单击“快速入门”标签栏“启动”面板上的“打开”按钮
，打开“打开”对话框，选择“轴”零件，单击“打开”按钮打开轴零件，如图11-28所示。

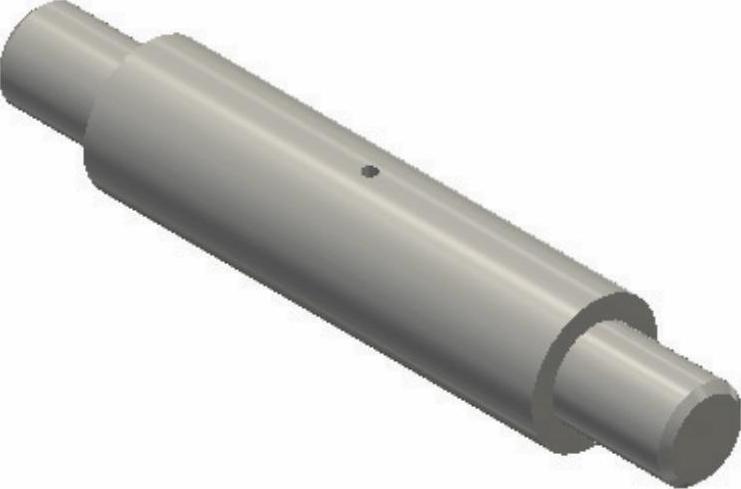

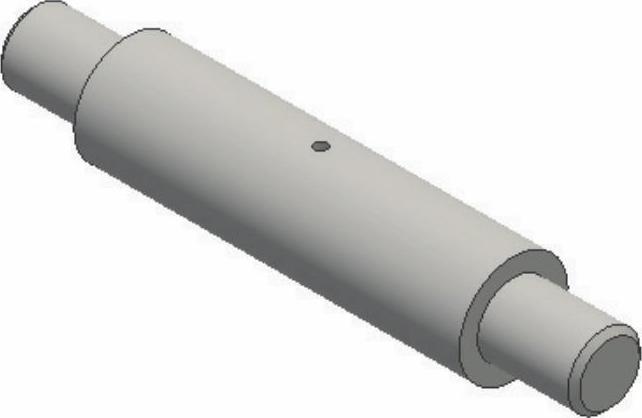

图11-28 轴
（2）单击“环境”标签栏“开始”面板中的“应力分析”按钮
，进入应力分析环境。
（3）单击“应力分析”标签栏“设置”面板中的“应力分析设置”按钮
，打开“应力分析设置”对话框，默认类型选择“静态分析”，其他采用默认设置，如图11-29所示，单击“确定”按钮。
（4）单击“应力分析”标签栏“管理”面板中的“创建分析”按钮
，打开“新建分析”对话框，采用默认设置，如图11-30所示，单击“确定”按钮。

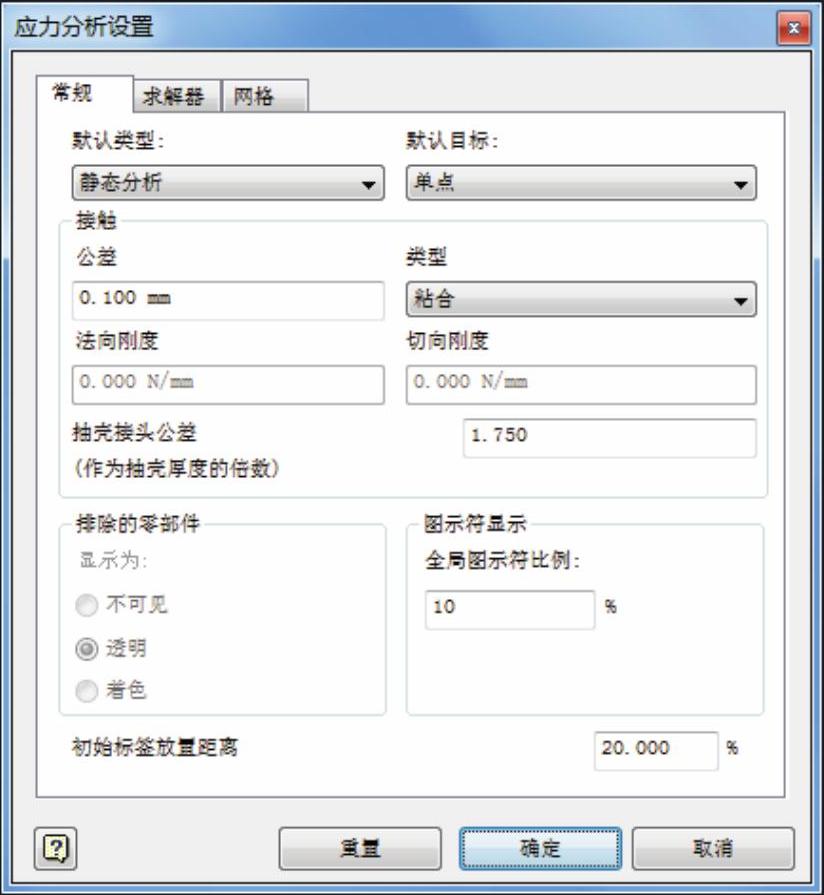

图11-29 “应力分析设置”对话框

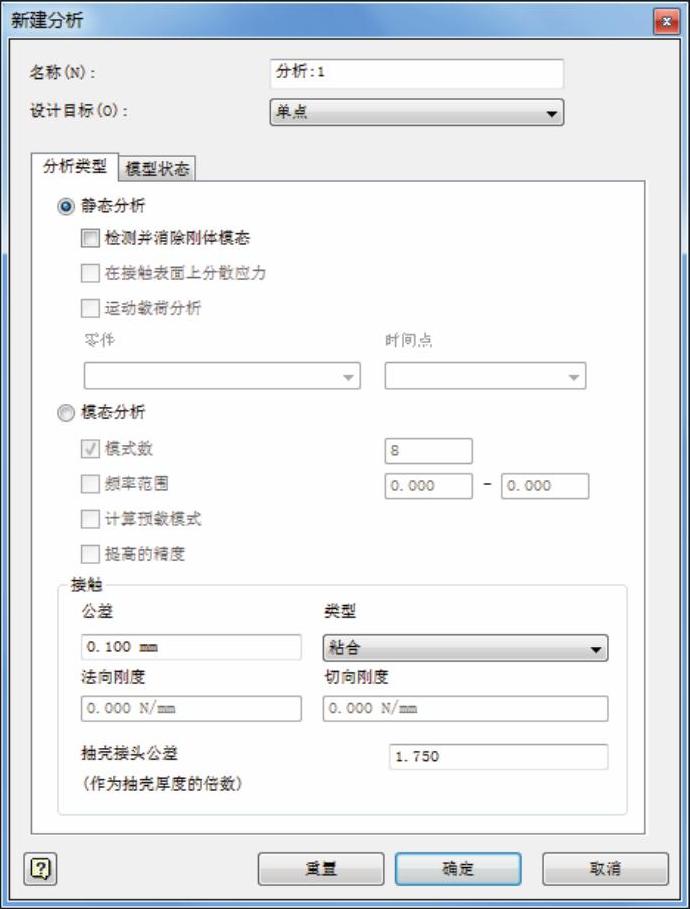

图11-30 “新建分析”对话框
（5）单击“应力分析”标签栏“材料”面板中的“指定”按钮
，打开“指定材料”对话框，如图11-31所示。单击“材料”按钮，打开“材料浏览器”对话框，选择不锈钢材料将其添加到文档，如图11-32所示。关闭“材料浏览器”对话框，返回到“指定材料”对话框，支架材料为不锈钢，单击“确定”按钮，如图11-33所示。

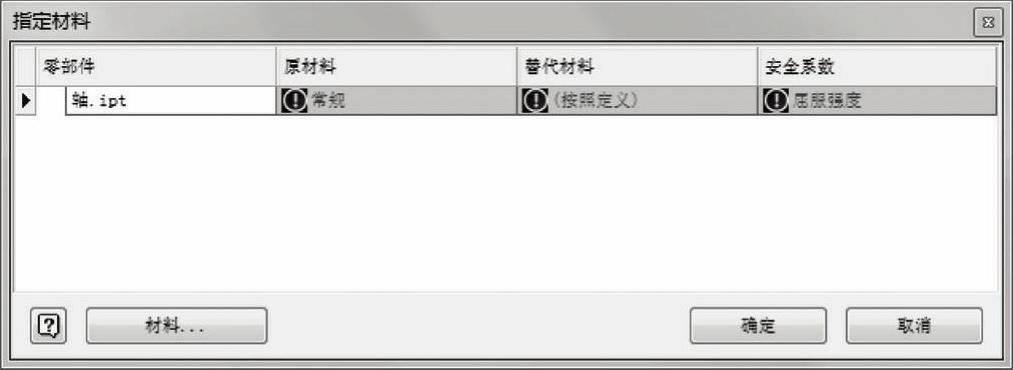

图11-31 “指定材料”对话框

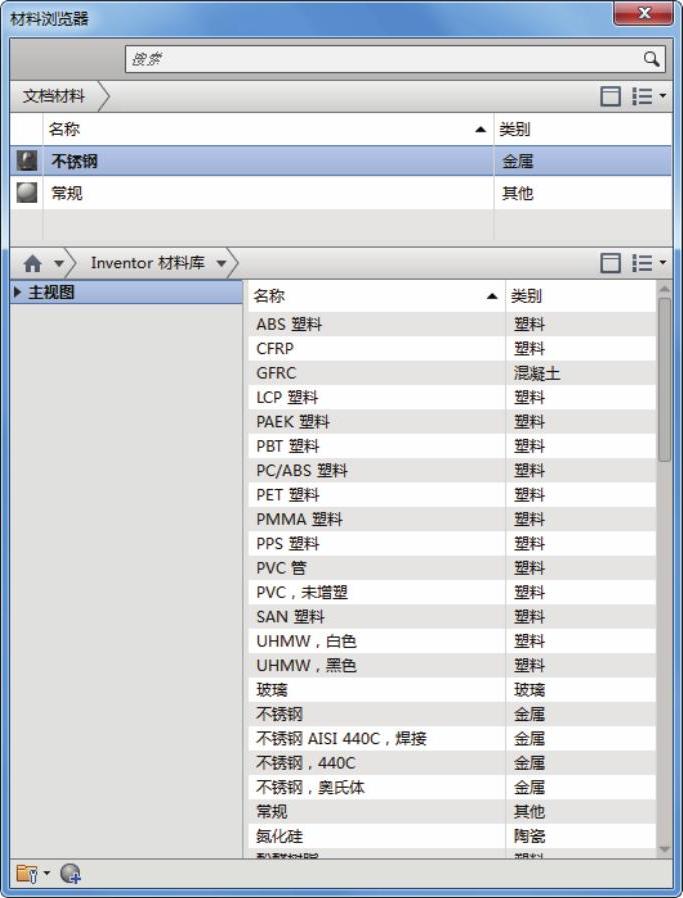

图11-32 “材料浏览器”对话框
图11-33 指定材料的轴
（6）单击“应力分析”标签栏“约束”面板中的“固定”按钮
，打开“固定约束”对话框，如图11-34所示。选择如图11-35所示的面为固定面，单击“确定”按钮。 (www.daowen.com)

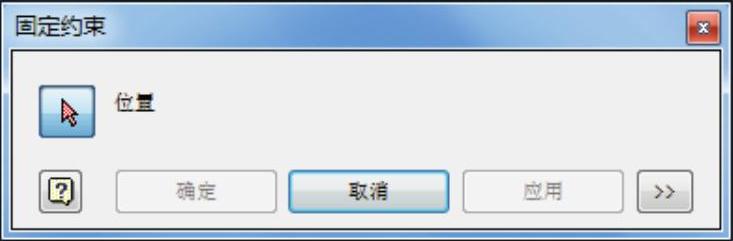

图11-34 “固定约束”对话框

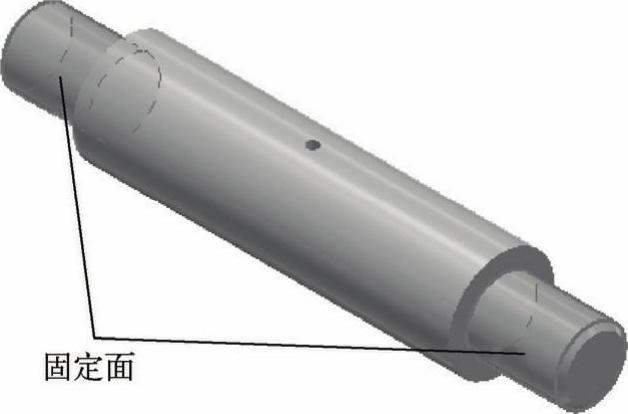

图11-35 选择固定面
（7）单击“应力分析”标签栏“载荷”面板中的“力矩”按钮
，打开“力矩”对话框，输入力大小为1000Nmm，如图11-36所示，选择如图11-37 所示的面为受力面，单击“确定”按钮。

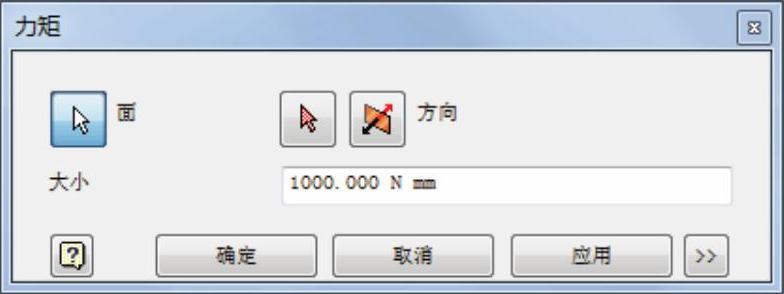

图11-36 “力”对话框

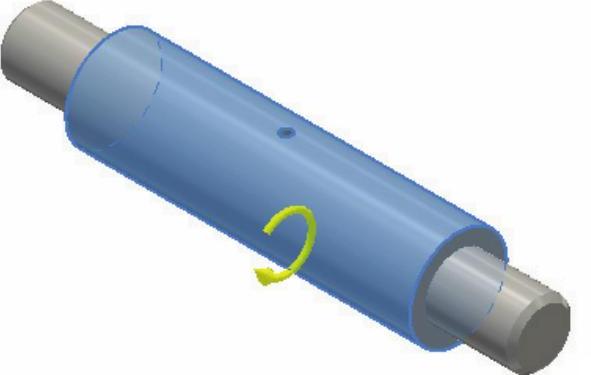

图11-37 选择受力面
（8）单击“应力分析”标签栏“网格”面板中的“查看网格”按钮
，观察轴网格，如图11-38所示。

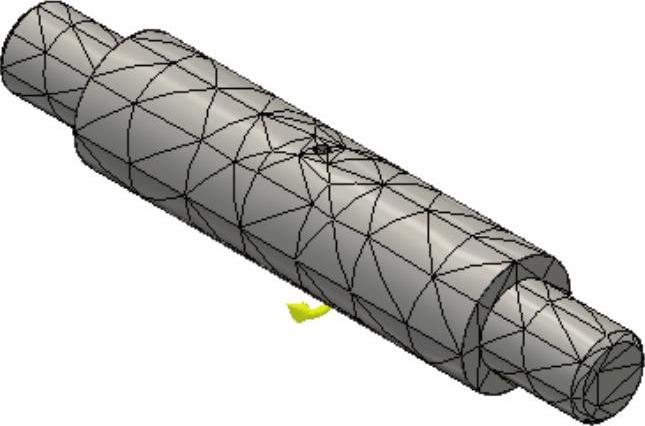

图11-38 轴网格
（9）单击“应力分析”标签栏“求解”面板中的“分析”按钮
，打开“分析”对话框，如图11-39所示。单击“运行”按钮，进行应力分析，分析结果如图11-40所示。

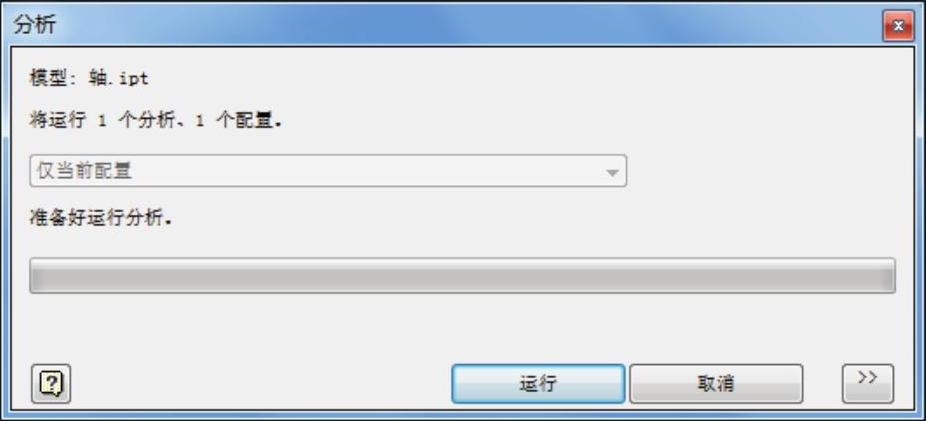

图11-39 “分析”对话框

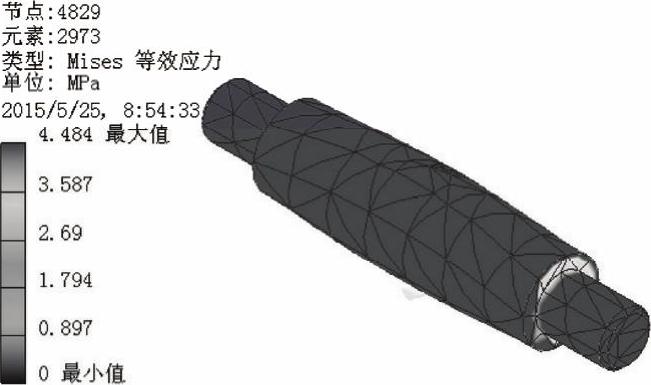

图11-40 应力分析
