对零件运行分析之后，用户可以生成分析报告，分析报告提供了分析环境和结果的书面记录。本节介绍了如何生成分析报告、解释报告以及保存和分发报告。

1.生成和保存报告

对零件运行应力分析之后，用户可以保存该分析的详细信息，供日后参考。使用“报告”命令可以将所有的分析条件和结果保存为 HTML 格式的文件，以便查看和存储。

生成报告的步骤如下：

（1）设置并运行零件分析。

（2）设置缩放和当前零件的视图方向，以显示分析结果的最佳图示。此处所选视图就是在报告中使用的视图。

（3）单击“应力分析”标签栏“报告”面板上的“报告”按钮 ，打开如图11-26所示的“报告”对话框，采用默认设置，单击“确定”按钮，创建当前分析报告。

（4）完成后将显示一个IE浏览器窗口，其中包含该报告。使用IE浏览器“文件”菜单中的“另存为”命令保存报告，供日后参考。

2.解释报告 (www.daowen.com)

报告由概要、简介、场景和附录组成。

（1）概要部分包含用于分析的文件、分析条件和分析结果的概述。

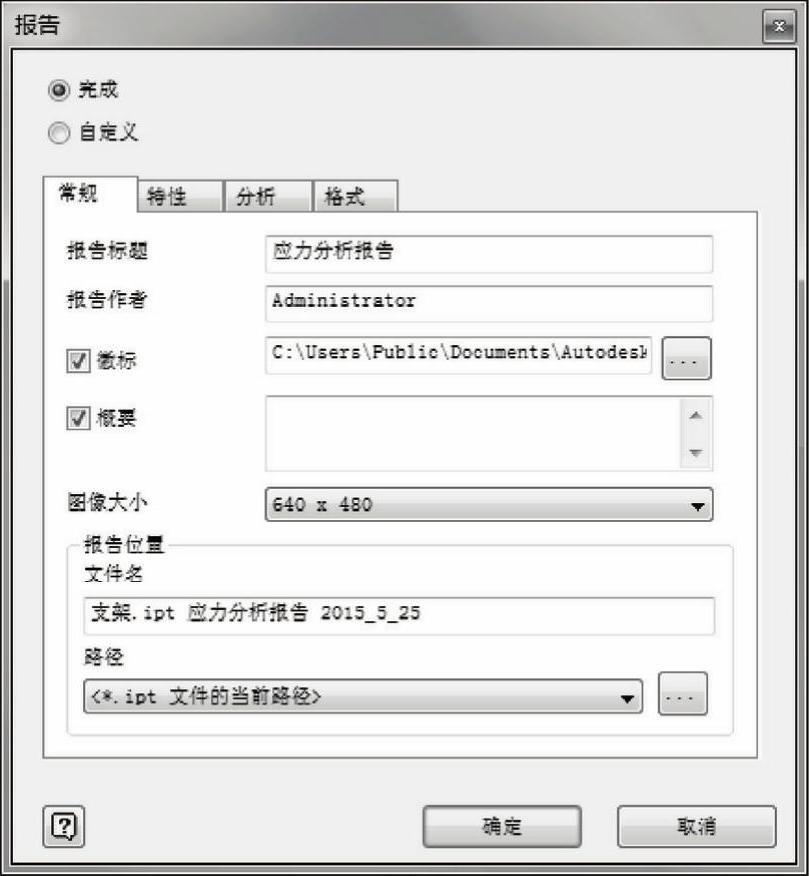

图11-26 “报告”对话框

（2）简介部分说明了报告的内容，以及如何使用这些内容来解释分析。

（3）场景部分给出了有关各种分析条件的详细信息：几何图形和网格，包含网格相关性、节点数量和元素数量的说明；材料数据部分包含密度、强度等的说明；载荷条件和约束方案包含载荷和约束定义、约束反作用力。

（4）附录部分包含：场景图形部分带有标签的图形，这些图形显示了不同结果集的轮廓，例如等效应力、最大主应力、最小主应力、变形和安全系数；材料特性部分用于分析的材料的特性和应力极限。
