1.查看应力分析结果

当应力分析结束以后，在默认的设置下“应力分析”浏览器中出现“结果”目录，显示应力分析的各个结果。同时显示模式将切换为“平滑着色”方式。如图11-18所示为应力分析完成后的界面。

如图11-18所示的结果是选择分析类型为“应力分析”时的分析结果。在图中可以看到，Inventor以平滑着色的方式显示了零件各个部分的应力情况，并且在零件上标出了应力最大点和应力最小点，同时还显示了零件模型在受力状况下的变形情况。查看结果时，始终都能看到此零件的未变形线框。

在“应力分析”浏览器中，“结果”目录下包含Mises等效应力、第一主应力等选项，如图11-19所示。默认情况下，“等效应力”选项前有复选标记，表示当前在工作区域内显示的是零件的等效应力。当然也可以双击其他选项，使得该选项前面出现复选标记，则工作区域内也会显示该选项对应的分析结果，如图11-20所示为位移分析结果中的零件变形分析结果。

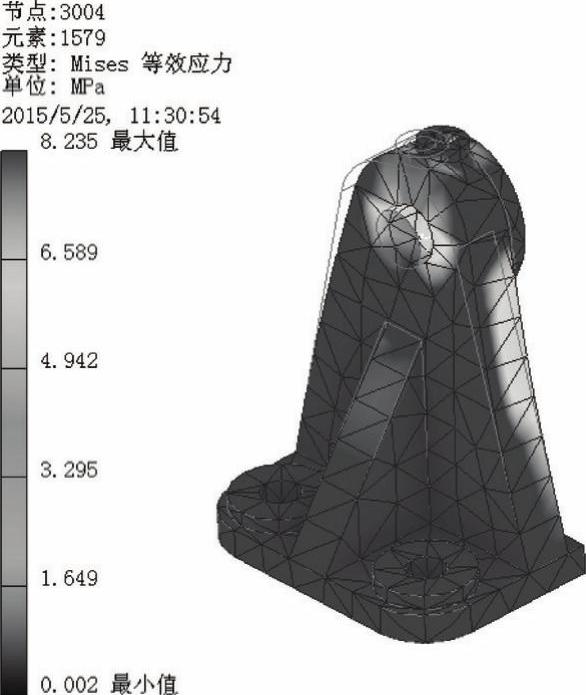

图11-18 分析完成后的界面

图11-19 “结果”目录

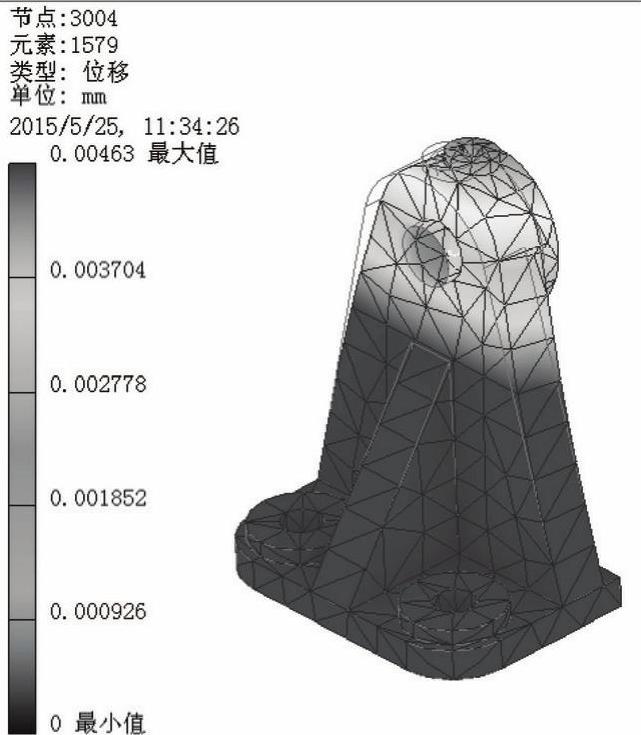

图11-20 零件变形分析结果

（1）Mises等效应力：结果使用颜色轮廓来表示求解过程中计算的应力。

（2）第一主应力：指示与剪切应力为零的平面垂直的应力值。

（3）第三主应力：受力方向与剪切应力为零的平面垂直。

（4）位移：结果将显示执行解决方案后模型的变形形状。

（5）安全系数：指示在载荷下可能出现故障的模型区域。

（6）“应力”文件夹：包含分析的法向应力和剪切应力结果。

（7）“位移”文件夹：包含分析的位移结果。位移大小是相对的，并且不能用作实际变形。

（8）“应变”文件夹：包含分析的应变结果。

2.结果可视化

如果要改变分析后零件的显示模式，可以在“显示”面板中选择无着色、轮廓着色和平滑着色，3种显示模式下零件模型的外观区别如图11-21所示。

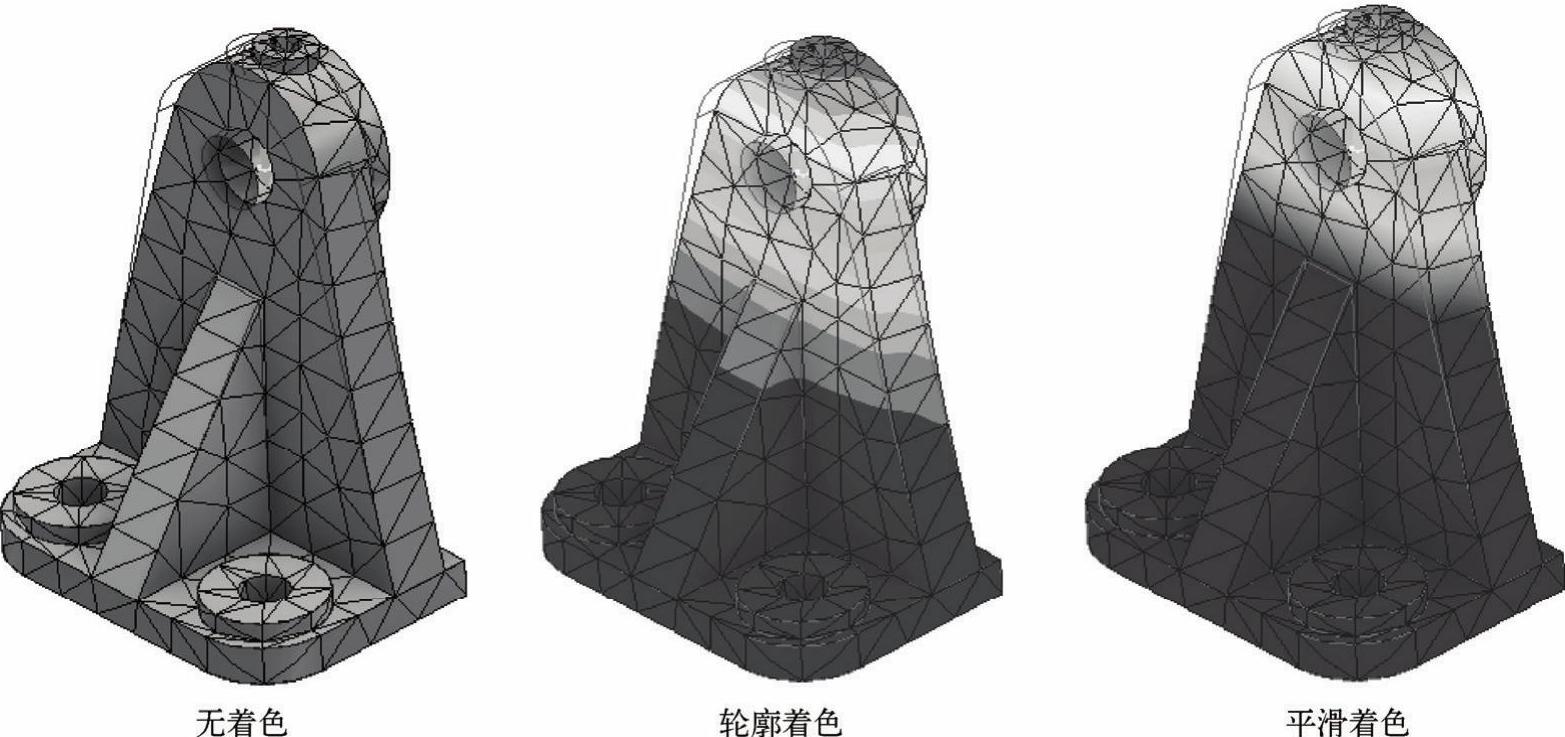

图11-21 3种显示模式下零件模型的外观

另外，在“显示”面板上还提供了一些关于分析结果可视化的选项，包括 “边界条件” 、“最大值” 、“最小值” 和“调整位移显示” 。 (www.daowen.com)

（1）单击“边界条件”按钮 ，显示零件上的载荷符号。

（2）单击“最大值”按钮 ，显示零件模型上结果为最大值的点，如图11-22所示。

（3）单击“最小值”按钮 ，显示零件模型上结果为最小值的点，如图11-23所示。

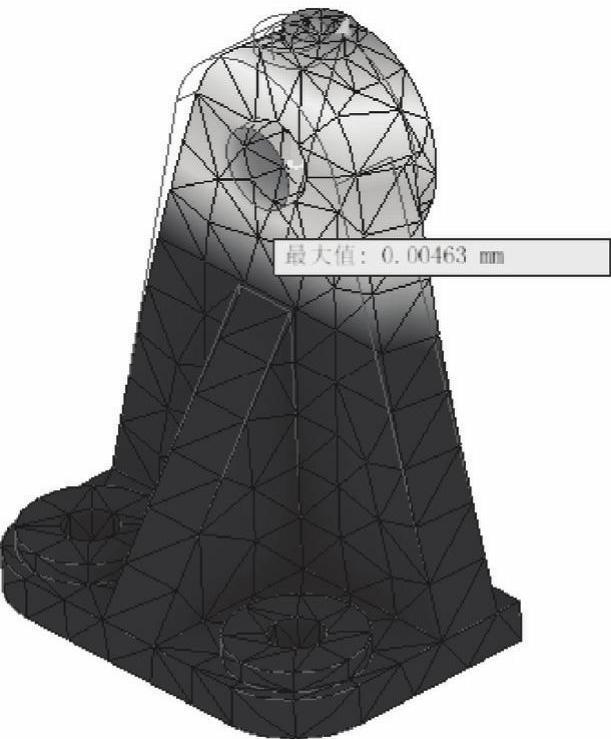

图11-22 显示最大值

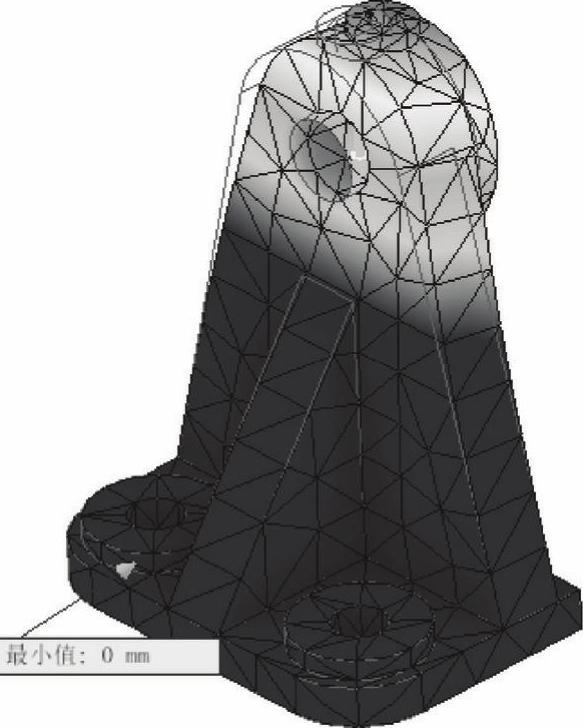

图11-23 显示最小值

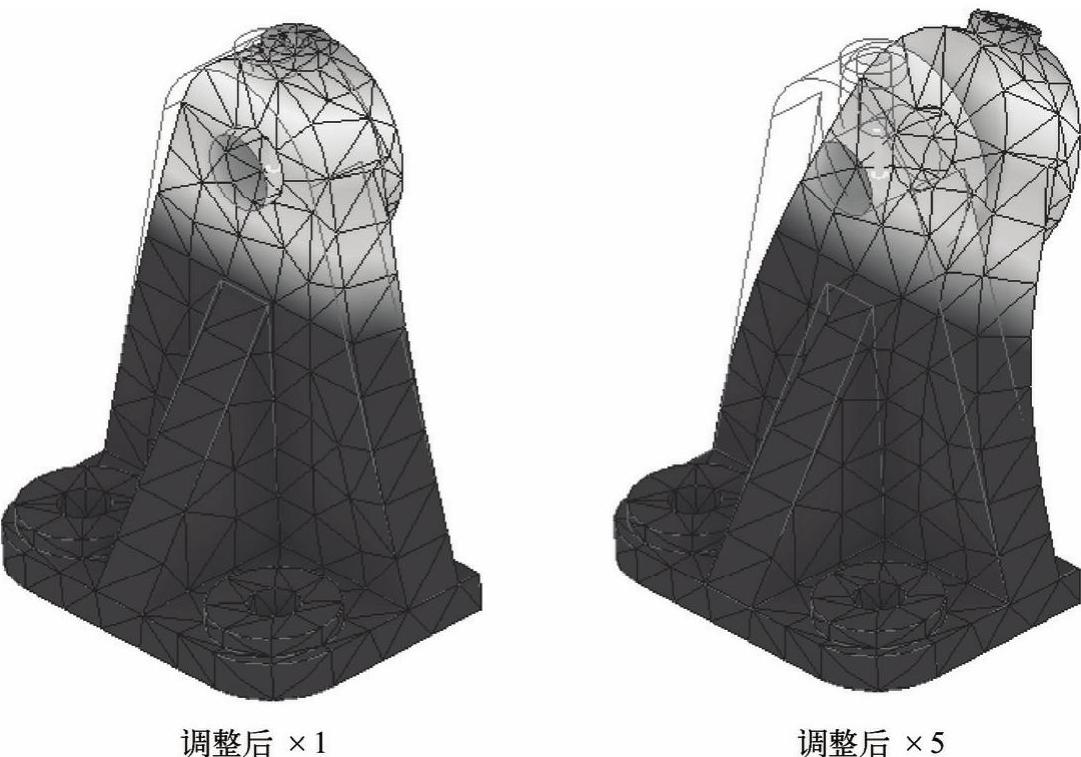

（4）单击“调整位移显示”按钮 ，从下拉列表中可以选择不同的变形样式，其中，变形样式为“调整后×1”和“调整后×5”时的零件模型显示如图11-24所示。

3.编辑颜色栏

颜色栏显示了轮廓颜色与方案中计算得出的应力值或位移之间的对应关系，用户可以编辑颜色栏以设置彩色轮廓，从而使应力/位移按照用户的理解方式来显示。

图11-24 调整位移显示

单击“应力分析”标签栏“显示”面板上的“颜色栏”按钮 ，打开如图11-25所示“颜色栏设置”对话框，将显示默认的颜色设置。对话框的左侧显示了最小值/最大值。

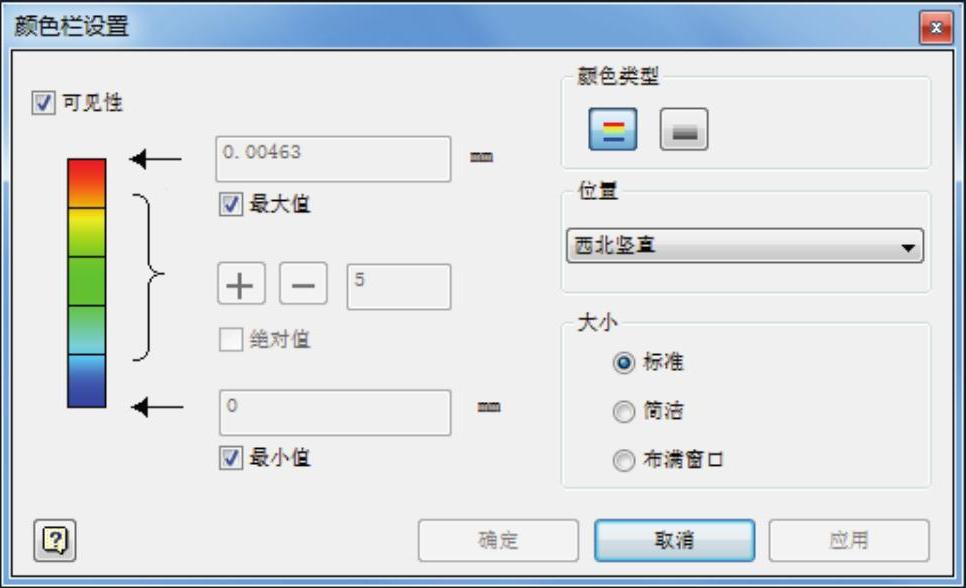

图11-25 “颜色栏设置”对话框

下面说明“颜色栏设置”对话框中的各个图标的作用。

（1）最大值：显示计算的最大阈值。取消选中“最大值”以启用手动阈值设置。

（2）最小值：显示计算的最小阈值。取消选中“最小值”以启用手动阈值设置。

（3） 增加颜色：增加颜色的数量。

（4） 减少颜色：减少颜色的数量。

（5） 颜色：以某个范围的颜色显示应力等高线。

（6） 灰度：以灰度显示应力等高线。
