(1)在零件或者钣金环境下,单击“环境”标签栏“开始”面板上的“应力分析”按钮 ,则进入应力分析环境,如图11-1所示。

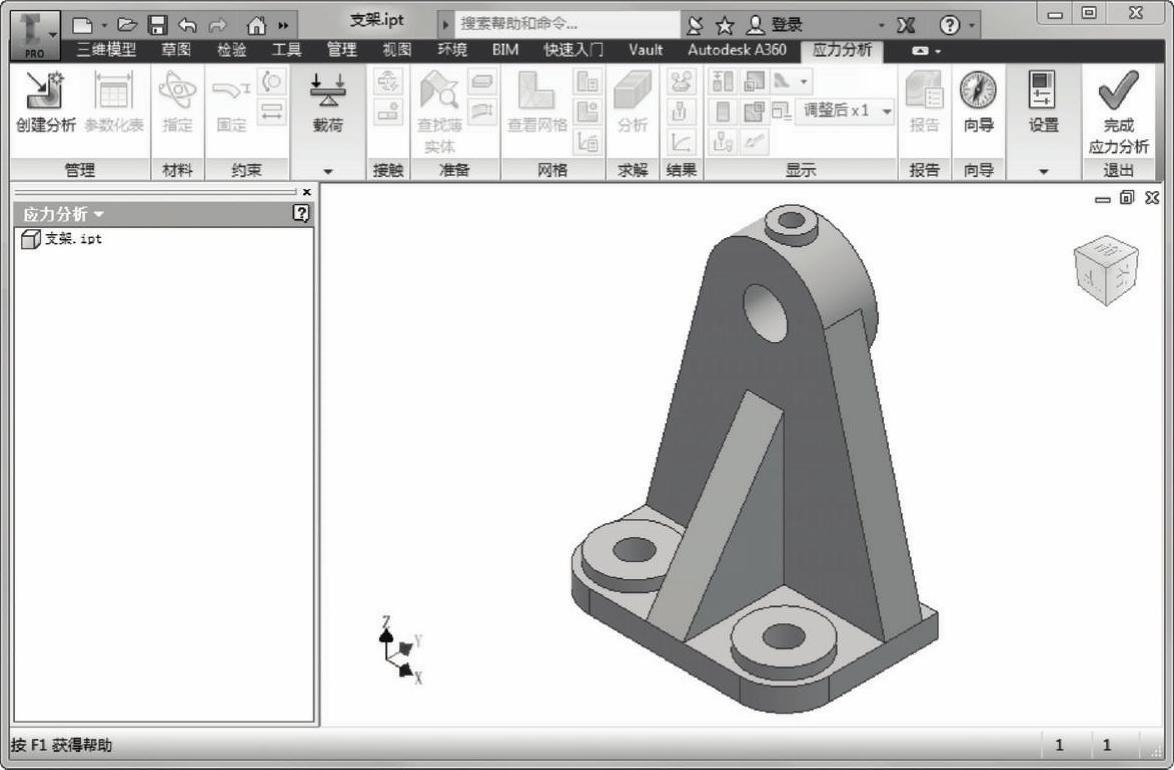

图11-1 应力分析环境
(2)单击“应力分析”标签栏“管理”面板中的“创建分析”按钮 ,打开“新建分析”对话框,指定名称、单个点或驱动尺寸设置目标以及其他参数等。
(3)单击“确定”按钮,接受设置,激活放置命令,如图11-2所示。

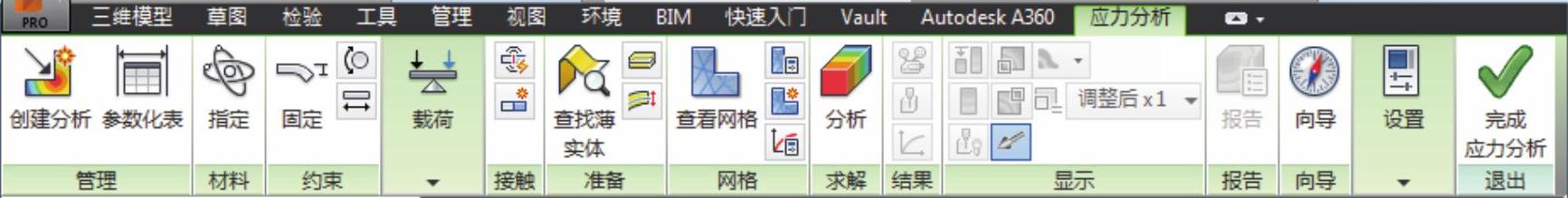

图11-2 “应力分析”标签栏
Inventor的应力分析模块由世界上最大的有限元分析软件公司之一的美国ANSYS公司开发,所以Inventor的应力分析也是采取有限元分析(FEA)的基本理论和方法。
Inventor中的应力分析是通过使用物理系统的数学表示来完成的,该物理系统由以下内容组成:
(1)一个零件(模型)。
(2)材料特性。
(3)可应用的边界条件(称为预处理)。
(4)此数学表示的方案(求解)。要获得一种方案,可将零件分成若干个小元素。求解器会对各个元素的独立行为进行综合计算,以预测整个物理系统的行为。 (www.daowen.com)
(5)研究该方案的结果(称为后处理)。
所以,进行应力分析的一般步骤如下:
(1)创建要进行分析的零件模型。
(2)指定该模型的材料特性。
(3)添加必要的边界条件以便与实际情况相符。
(4)进行分析设置。
(5)划分有限元网格,运行分析,分析结果的输出和研究(后处理)。
使用Inventor做应力分析,必须了解一些必要的分析假设。
(1)由 Autodesk Inventor Professional 提供的应力分析仅适用于线性材料特性。在这种材料特性中,应力和材料中的应变成正比例,即材料不会永久性屈服。在弹性区域作为弹性模量进行测量)中,材料的应力—应变曲线的斜率为常数时,便会得到线性行为。
(2)假设与零件厚度相比,总变形很小。例如,如果研究梁的挠度,那么计算得出的位移必须远小于该梁的最小横截面。
(3)结果与温度无关,即假设温度不影响材料特性。
如果上面3个条件中的某一个不符合,则不能够保证分析结果的正确性。
