在Inventor中的工程图明细栏与装配模型相关，在创建明细栏时可按默认设置方便地自动生成相关信息。明细栏格式可预先设置，也可以重新编辑，甚至可以做复杂的自定义，以进一步与零件信息相关联。

创建明细栏的步骤如下：

（1）单击“标注”标签栏“表格”面板上的“明细栏”按钮 ，打开“明细栏”对话框，如图10-125所示。

图10-125 “明细栏”对话框

（2）选择要添加明细表的视图，在对话框中设置明细表参数

（3）设置完成后，单击“确定”按钮，完成明细表的创建。

“明细表”对话框中的选项说明如下。

1.BOM表视图

选择适当的BOM表视图来创建明细表和引出序号。

注意(www.daowen.com)

源部件中可能禁用“仅零件”类型。如果选择此选项，将在源文件中选择“仅零件”BOM表类型。

2.表拆分

（1）“表拆分的方向”中的左、右表示将明细表行分别向左、右拆分。

（2）“启用自动拆分”选项启用自动拆分控件。

（3）“最大行数”选项指定一个截面中所显示的行数，可以键入适当的数字。

（4）“区域数”选项指定要拆分的截面数。

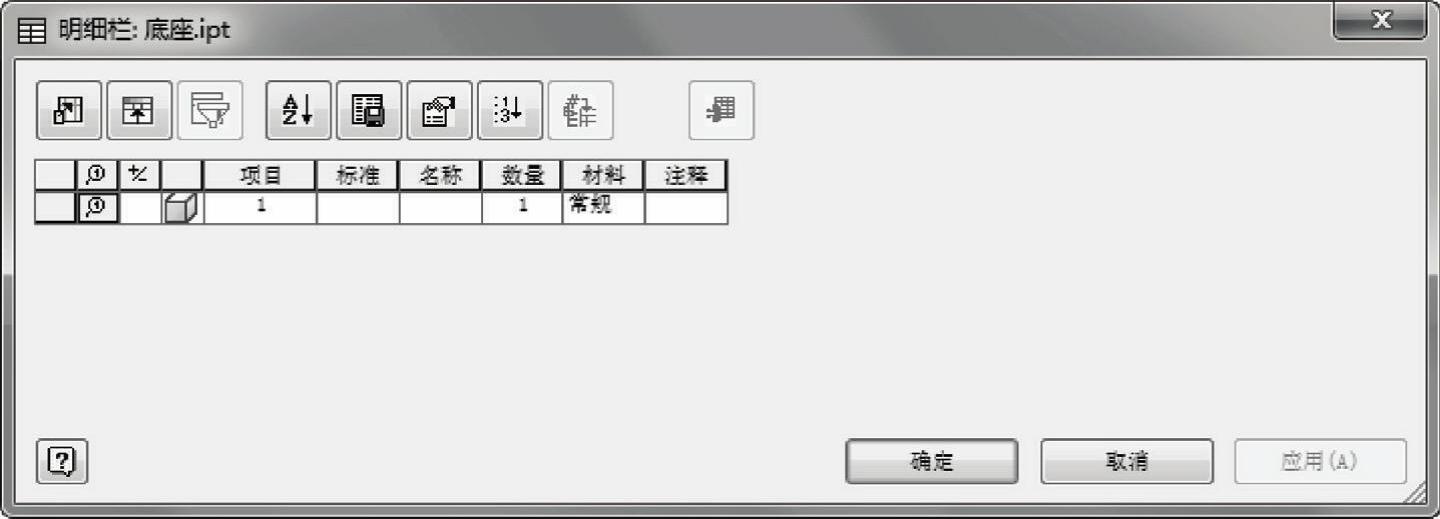

利用右键菜单中的“编辑明细表”选项或者在明细表上双击，可以打开“明细栏”对话框，如图10-126所示。编辑序号、代号和添加描述，以及排序、比较等操作。选择“输出”选项则可以将明细表输出为Microsoft Acess文件（*.mdb）。

图10-126 “明细栏”对话框
