在装配工程图中引出序号就是一个标注标志，用于标识明细栏中列出的项，引出序号的数字与明细栏中零件的序号相对应，并且可以相互驱动。引出序号方法有手动和自动两种。

1.手动引出序号

手动引出序号的步骤如下：

（1）单击“标注”标签栏“表格”面板上的“引出序号”按钮 ，单击一个零件，同时设置指引线的起点，打开“BOM表特性”对话框，如图10-121所示。

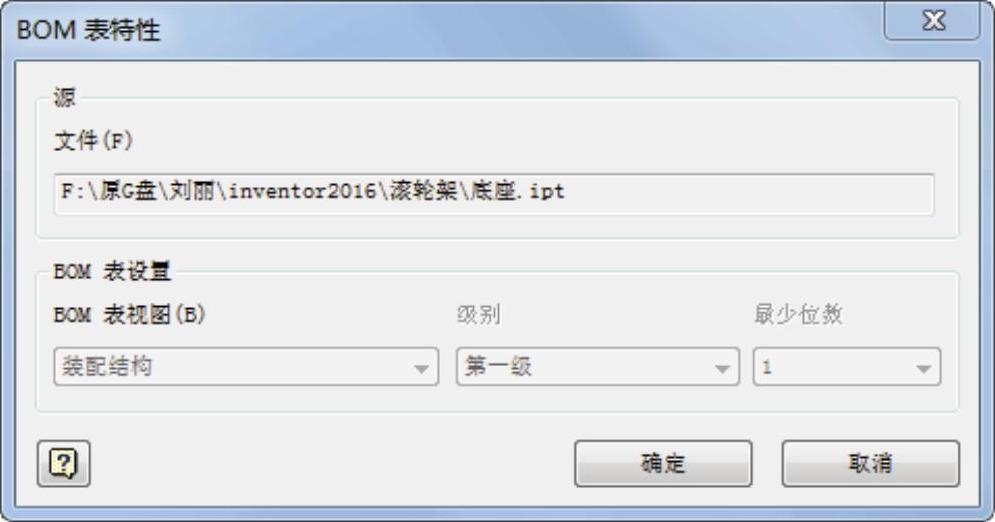

图10-121 “BOM表特性”对话框

（2）设置好该对话框的所有选项后，单击“确定”按钮，此时鼠标指针旁边出现指引线的预览，移动鼠标以选择指引线的另外一个端点，单击以选择该端点。

（3）单击右键，在打开的快捷菜单中选择“继续”选项，则创建一个引出序号。此时可以继续为其他零部件添加引出序号，或者按下“Esc”键退出。

“BOM表特性”对话框中的选项说明如下。

（1）文件：显示用于在工程图中创建BOM表的源文件。

（2）BOM表视图：可以选择适当的BOM表视图，可以选择“装配结构”或者“仅零件”选项。源部件中可能禁用“仅零件”视图。如果在明细表中选择了“仅零件”视图，则源部件中将启用“仅零件”视图。需要注意的是，BOM 表视图仅适用于源部件。

（3）级别：第一级为直接子项指定一个简单的整数值。

（4）最少位数：用于控制设置零部件编号显示的最小位数。下拉列表中提供的固定位数范围是1到6。

技巧：

当引出序号被创建以后，可以用鼠标左键按住某个引出序号以拖动到新的位置。选择要编辑的序号，单击鼠标右键，弹出如图10-122所示的快捷菜单。

（1）选择“编辑引出序号”选项，则打开“编辑引出序号”对话框，如图10-123所示，可以编辑引出符号的形状、符号等。

（2）“附着引出符号”选项可以将另一个零件或自定义零件的引出序号附着到现有的引出序号。

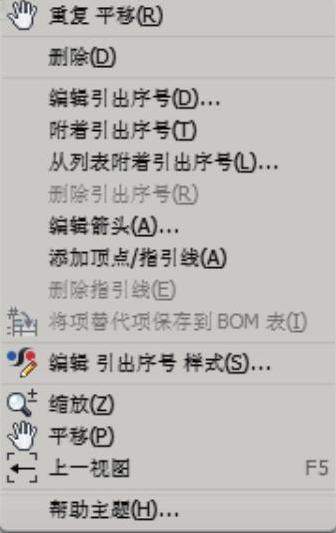

图10-122 快捷菜单

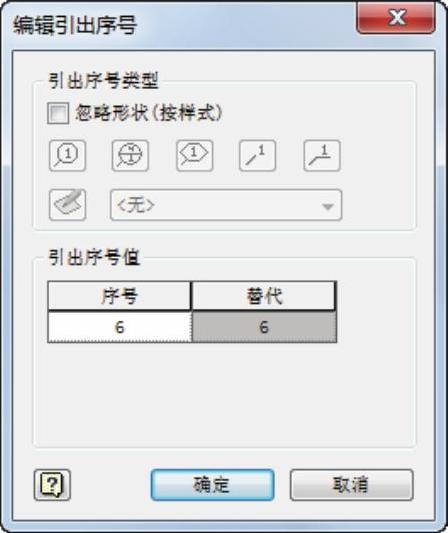

图10-123 “编辑引出序号”对话框

2.自动引出序号 (www.daowen.com)

当零部件数量比较多时，一般采用自动的方法引出序号。

自动引出序号的步骤如下：

（1）单击“标注”标签栏“表格”面板上的“自动引出符号”按钮 。

（2）选择一个视图，此时打开“自动引出序号”对话框，如图10-124所示。

（3）在视图中选择要添加或删除的零件。

（4）在对话框中设置序号放置参数，在视图中适当位置单击放置序号。

（5）设置完毕单击“确定”按钮，则该视图中的所有零部件都会自动添加引出序号。

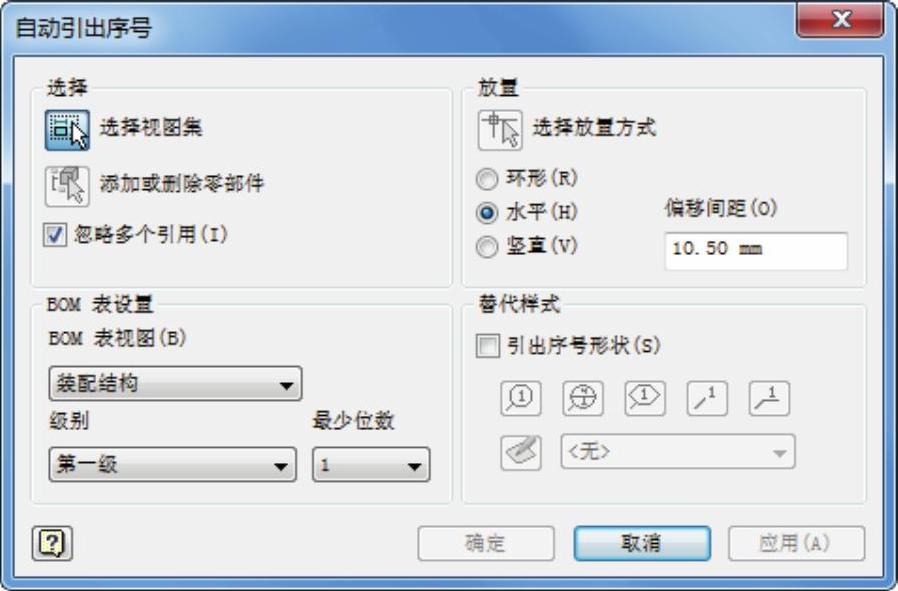

图10-124 “自动引出序号”对话框

“自动引出序号”对话框中的选项说明如下。

1.选择

（1）选择视图集：设置引出序号零部件编号的来源。

（2）添加或删除零部件：向引出序号附件的选择集添加零部件或从中删除零部件。可以通过窗选以及按住“Shift”键选择的方式来删除选择的零部件。

（3）忽略多个引用：勾选此复选框，可以仅在所选的第一个引用上放置引出序号。

2.放置

（1）选择放置方式：指定“环形”“水平”或“竖直”。

（2）偏移间距：设置引出序号边之间的距离。

3.替代样式

提供创建时引出序号形状的替代样式。

注意

在工程图中一般要求引出序号沿水平或者铅垂方向顺时针或者逆时针排列整齐，虽然可以通过选择放置引出序号的位置使得编号排列整齐，但是编号的大小是系统确定的，有时候数字的排列不是按照大小顺序，这时候可以对编号取值进行修改。选择一个要修改的编号单击右键，选择快捷菜单中的“编辑引出序号”选项即可。
