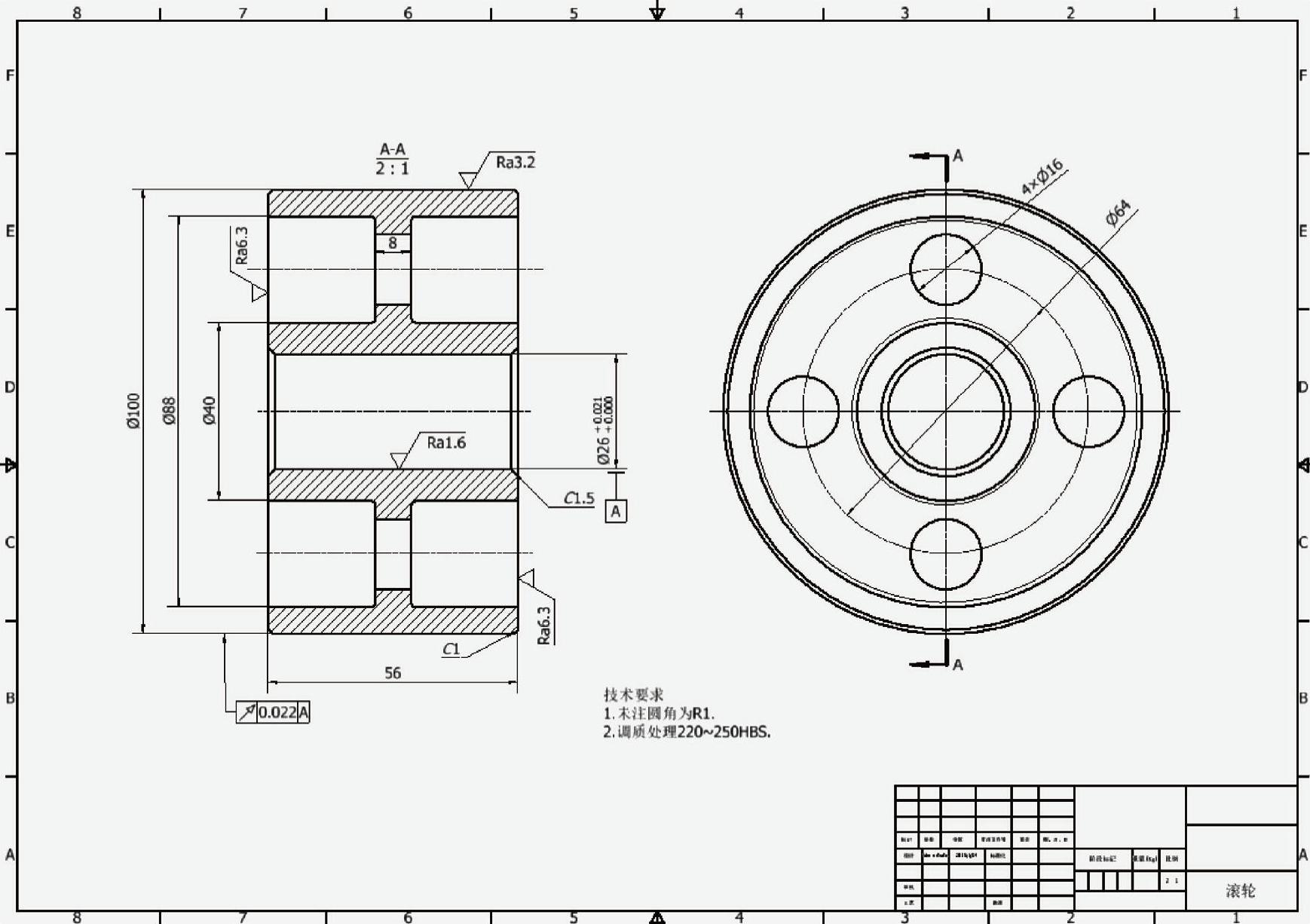

本例标注滚轮工程图，如图10-102所示。

图10-102 标注滚轮工程图

操作步骤

（1）打开文件。单击“快速入门”标签栏“启动”面板上的“打开”工具按钮 ，打开“打开”对话框，在对话框中选择“创建滚轮剖视图.idw”文件，然后单击“打开”按钮打开工程图文件。

（2）添加中心线。

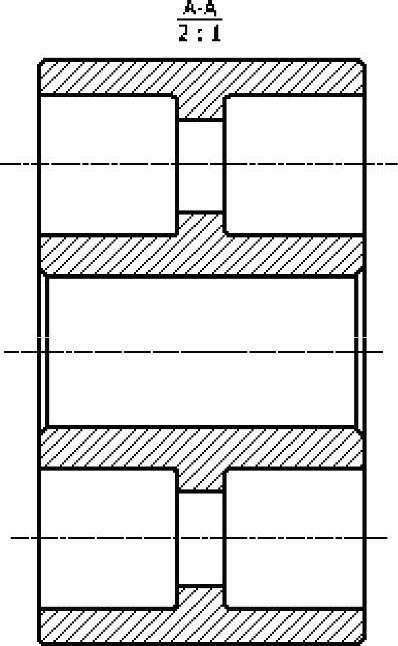

1）单击“标注”标签栏“符号”面板上的“对称中心线”按钮 ，选择要添加中心线的两侧边线，添加中心线，激活中心线，拖动夹点，调整中心线的长度，如图10-103所示。

2）单击“标注”标签栏“符号”面板上的“中心阵列”按钮 ，选择左视图上中心圆为环形阵列的圆心，选择任意小圆为中心线的第一位置，依次选择其他3个圆，最后再选择第一个圆，完成阵列中心线的创建。单击鼠标右键，在打开的快捷菜单中选择“创建”选项，如图10-104所示，完成阵列中心线的创建，调整中心线长度，如图10-105所示。

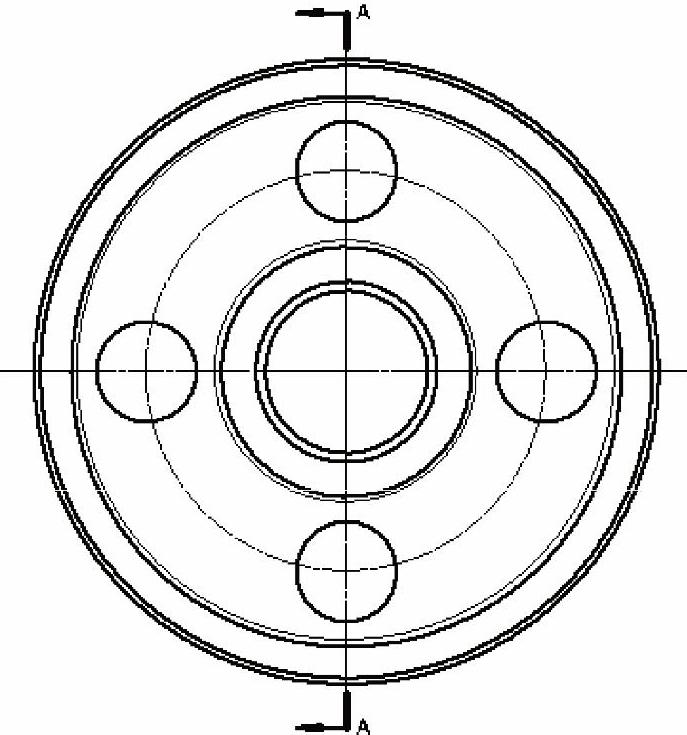

图10-103 添加中心线

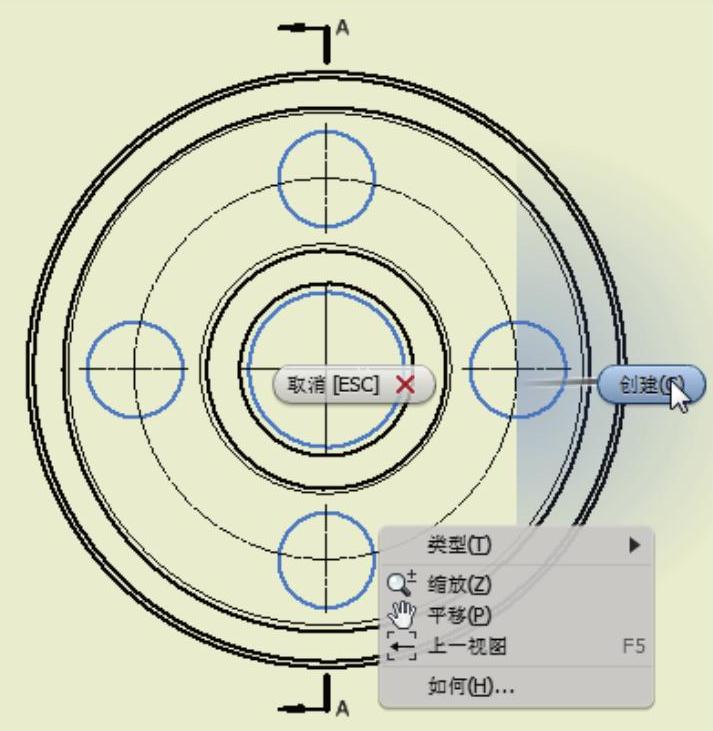

图10-104 快捷菜单

图10-105 添加中心线

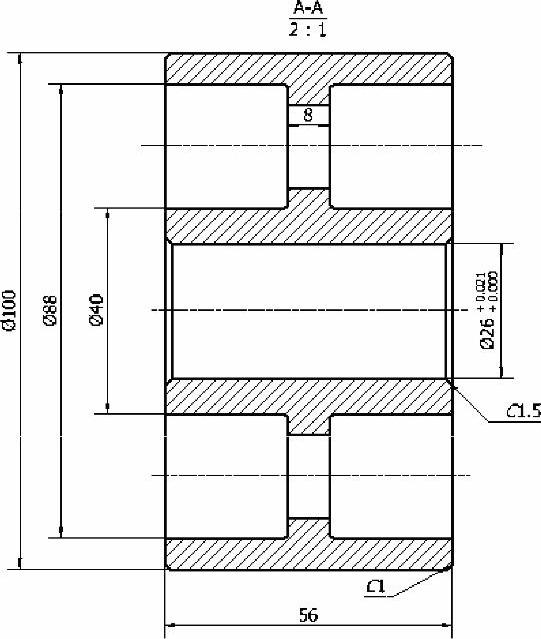

（3）标注尺寸。单击“标注”标签栏“尺寸”面板上的“通用尺寸”按钮 ，标注尺寸，结果如图10-106所示。

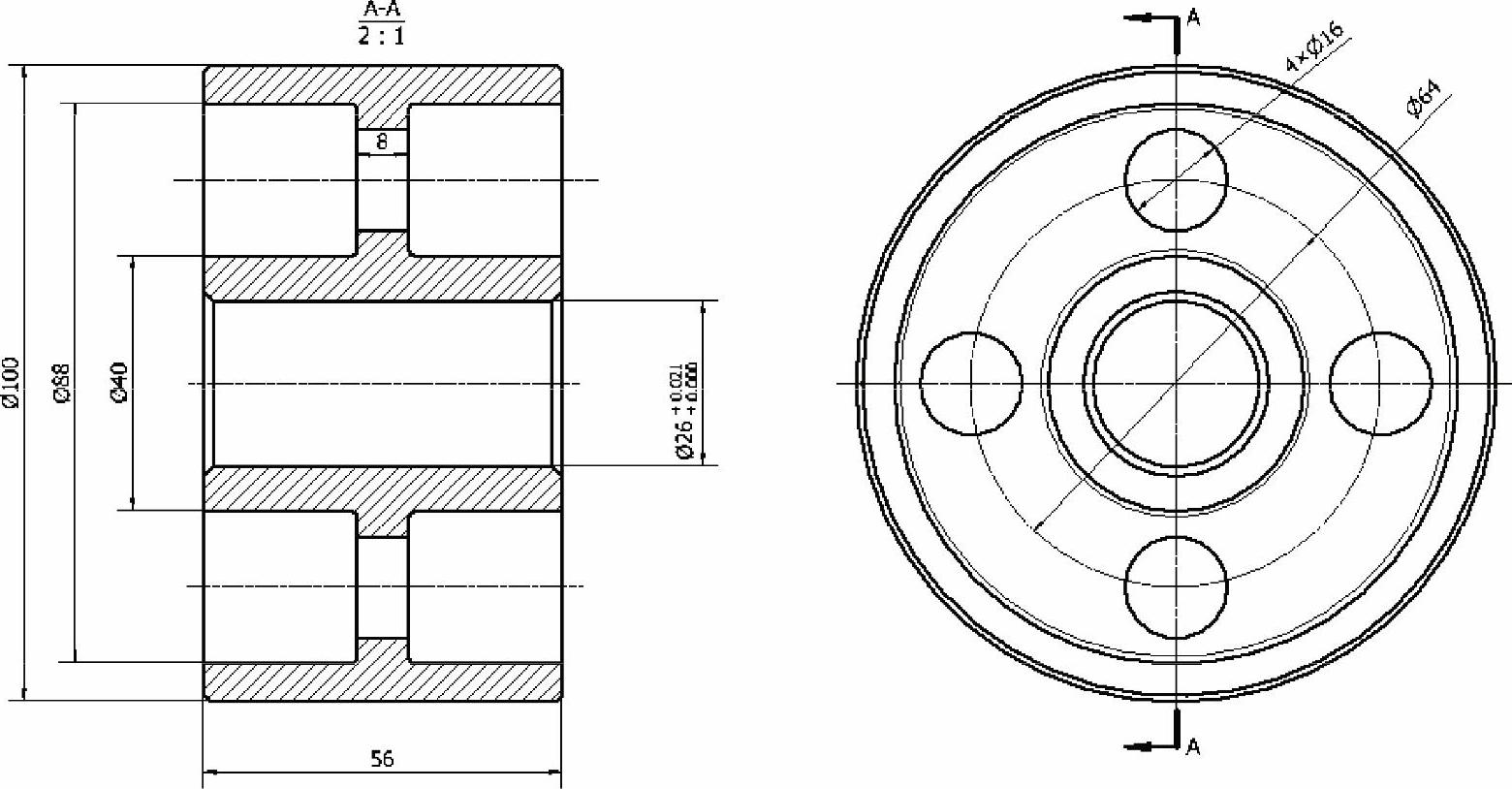

图10-106 标注尺寸

（4）标注倒角尺寸。

1）单击“标注”标签栏“文本”面板上的“指引线文本”按钮 ，在要标注文本的倒角线上单击，拖动指引线到适当位置单击放置指引线，然后拖动水平线到适当位置单击确认水平线的长度，单击右键，在弹出的如图10-107所示的快捷菜单中选择“继续”选项，在打开的“文本格式”对话框中输入倒角尺寸为C1.5，如图10-108所示，单击“确定”按钮，完成倒角尺寸的标注，如图10-109所示。

2）采用相同的方法，标注另一个倒角尺寸，结果如图10-110所示。

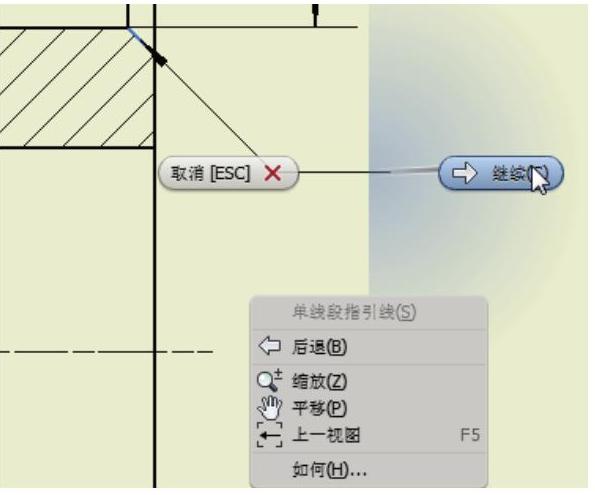

图10-107 快捷菜单

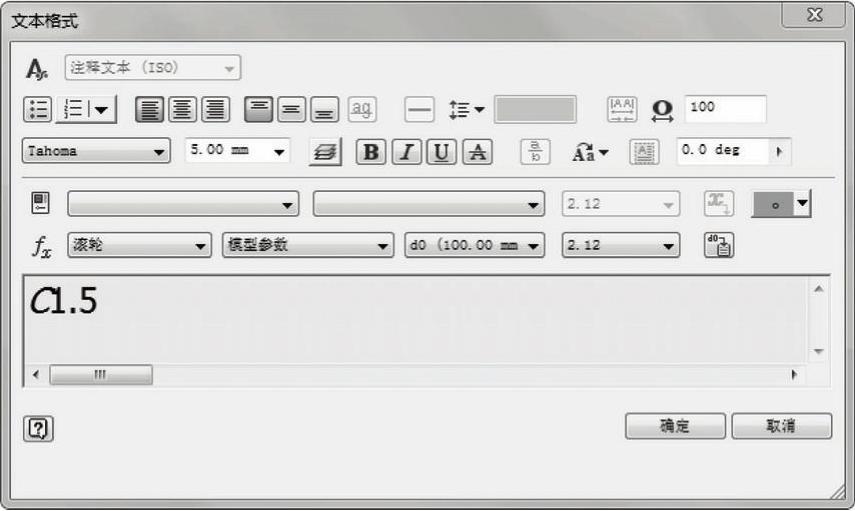

图10-108 输入文字

图10-109 标注倒角尺寸1

(www.daowen.com)

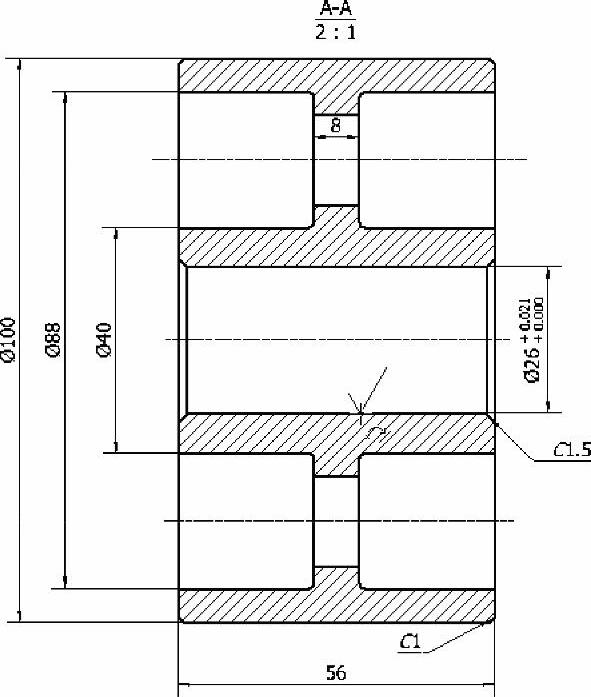

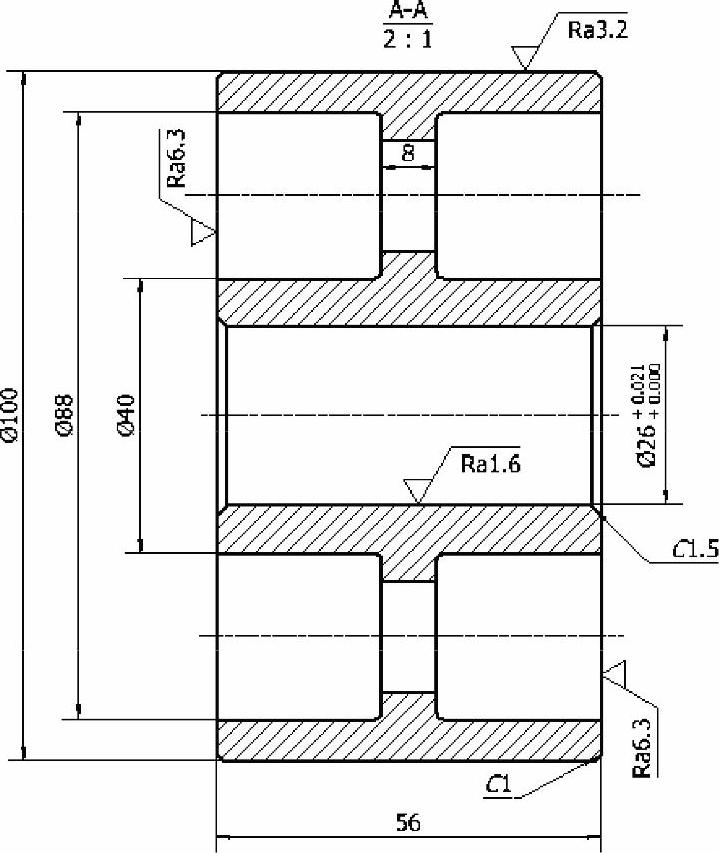

图10-110 标注倒角尺寸2

（5）标注粗糙度。单击“标注”标签栏“符号”面板上的“粗糙度”按钮 ，在视图中选择如图10-111所示的表面，双击打开“表面粗糙度”对话框，在对话框中选择“表面用去除材料的方法获得” ，输入粗糙度值为Ra1.6，如图10-112所示，单击“确定”按钮，同理标注其他粗糙度，结果如图10-113所示。

图10-111 选择表面

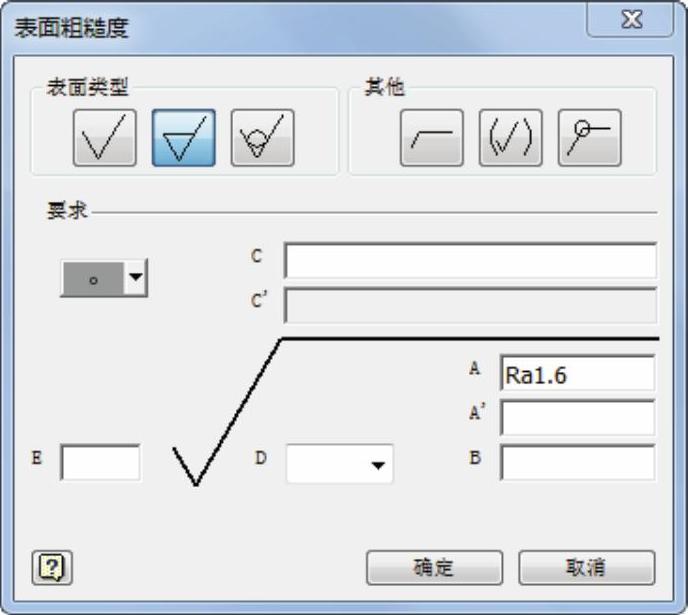

图10-112 “表面粗糙度”对话框

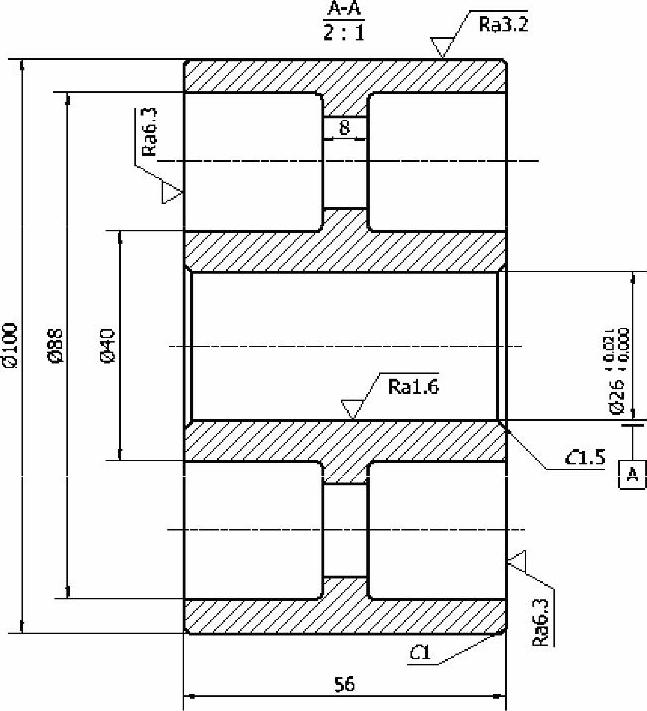

图10-113 标注粗糙度

（6）标注基准标识符号。单击“标注”标签栏“符号”面板上的“基准标识符号”按钮 ，选择如图10-114所示的直径尺寸，指定基准符号的起点和顶点，打开如图10-115所示的“文本格式”对话框，采用默认设置，单击“确定”按钮，完成基准符号的标注，如图10-116所示。

图10-114 选择直径尺寸

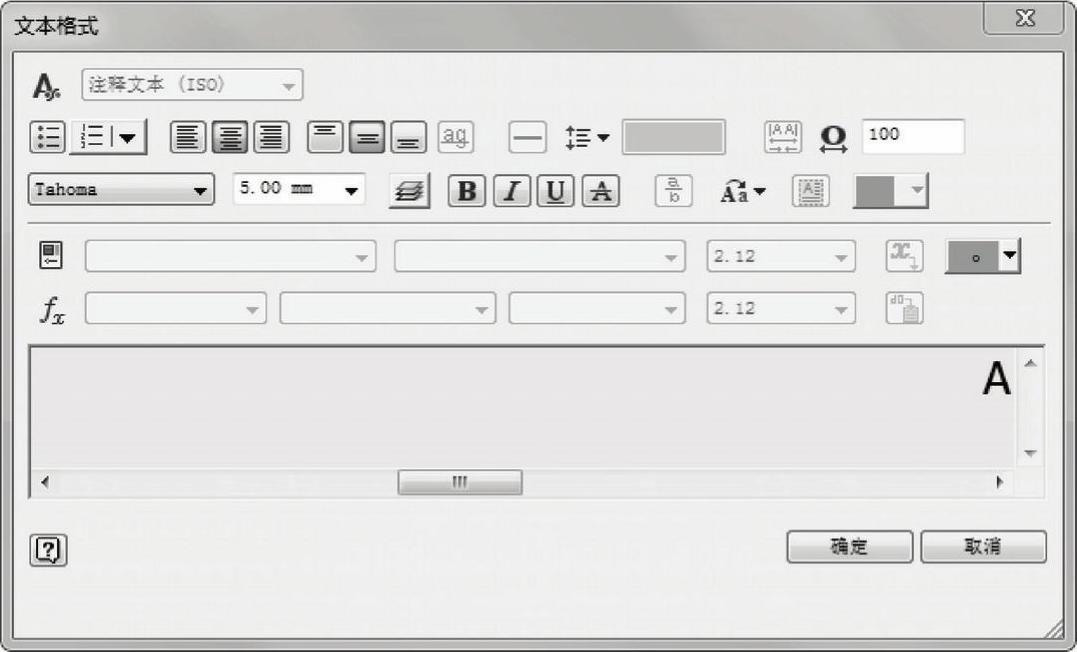

图10-115 “文本格式”对话框

（7）标注形位公差。单击“标注”标签栏“符号”面板上的“形位公差符号”按钮 ，指定形位公差的位置，单击鼠标右键，在打开的如图10-117所示的快捷菜单中选择“继续”选项，打开如图10-118所示的“形位公差符号”对话框。单击符号按钮，在下拉列表中选择“圆跳动” ，输入公差为0.022，基准为A（可以直接在基准框中输入也可以单击 ，在下拉列表中选择基准），其他采用默认设置，单击“确定”按钮，完成形位公差符号的标注，如图10-119所示。

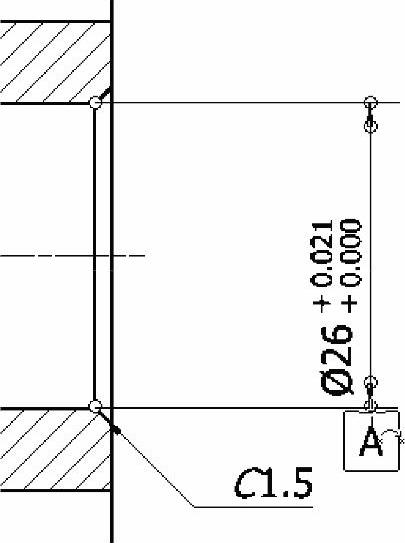

图10-116 标注基准标识符号

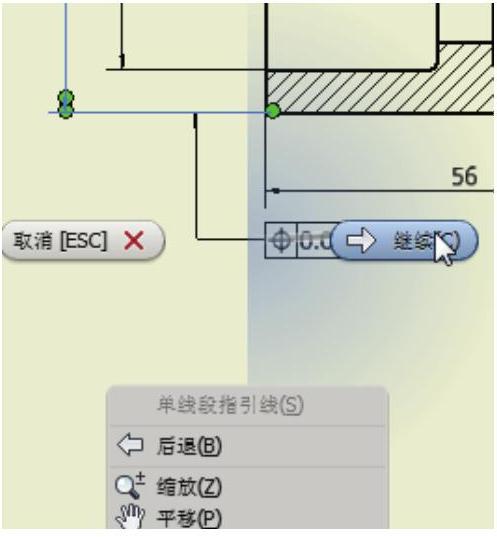

图10-117 快捷菜单

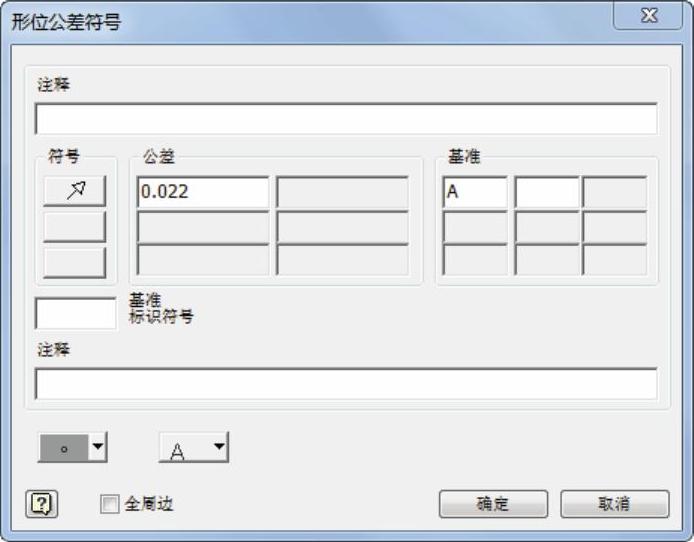

图10-118 “形位公差符号”对话框

（8）填写技术要求。单击“标注”标签栏“文本”面板上的“文本”按钮 ，在视图中指定一个区域，打开“文本格式”对话框，在文本框中输入文本，并设置参数，如图10-120所示，单击“确定”按钮。

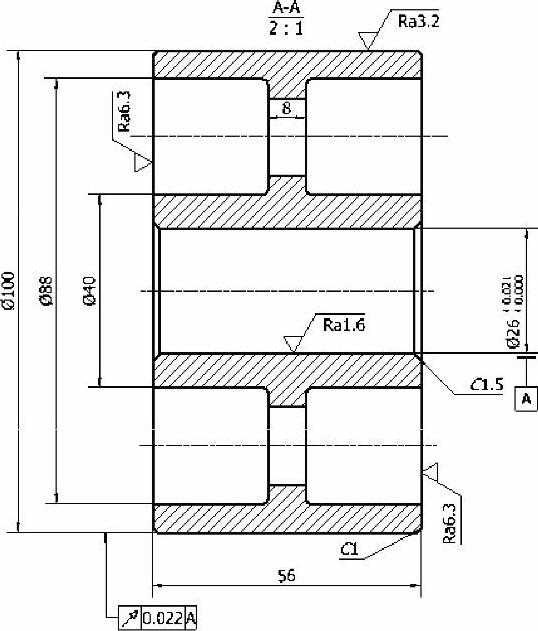

图10-119 标注形位公差

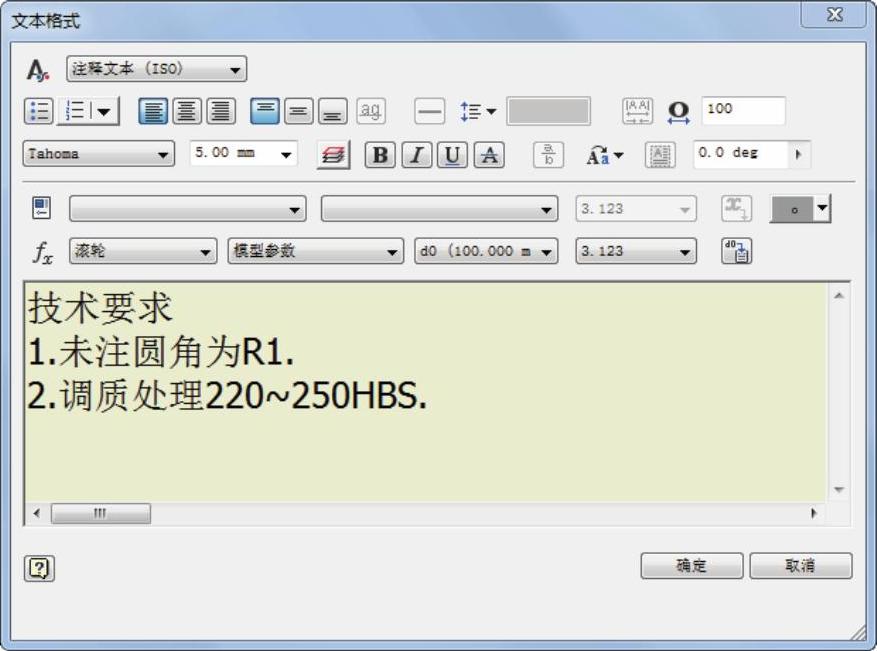

图10-120 “文本格式”对话框

（9）保存文件。单击主菜单下“另存为”命令，打开“另存为”对话框，输入文件名为“滚轮工程图. idw”，单击“保存”按钮，保存文件。
