标注形位公差的步骤如下：

（1）单击“标注”标签栏“符号”面板上的“形位公差符号”按钮 。

（2）要创建不带指引线的符号，可以双击符号所在的位置，此时打开“形位公差符号”对话框，如图10-97所示。

（3）要创建与几何图元相关联的、不带指引线的符号，可以双击亮显的边或点，则符号将被附着在边或点上，并打开“形位公差符号”对话框，然后可以拖动符号来改变其位置。

（4）如果要创建带指引线的符号，首先单击指引线起点的位置，如果选择单击亮显的边或点，则指引线将被附着在边或点上，然后移动光标以预览将创建的指引线，单击来为指引线添加另外一个顶点。当符号标识位于所需的位置时，单击鼠标右键，然后选择“继续”选项，则符号成功放置，并打开“形位公差符号”对话框。

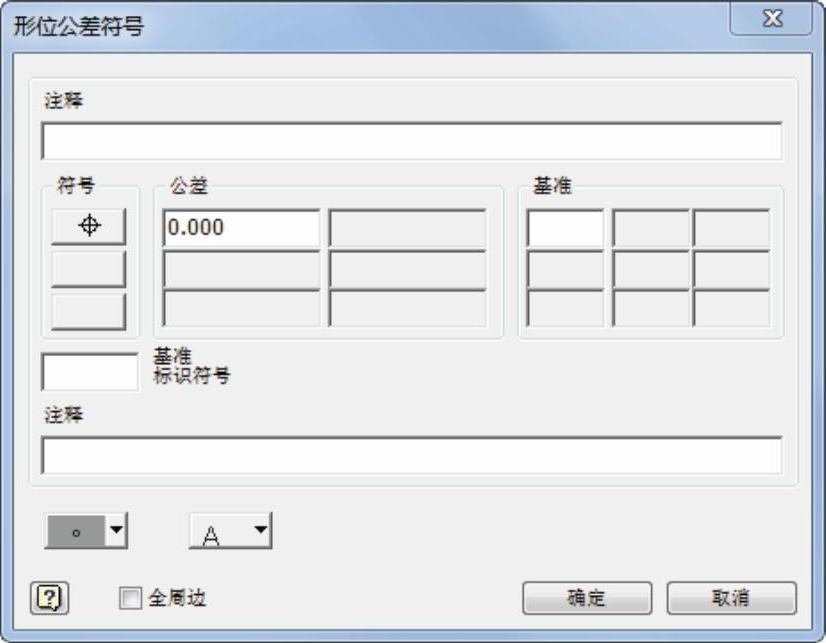

图10-97 “形位公差符号”对话框

（5）参数设置完毕，单击“确定”按钮以完成形位公差的标注。

“形位公差符号”对话框中的选项说明如下。

（1）符号：选择要进行标注的项目，一共可以设置3个，可以选择直线度、圆度、垂直度、同心度等公差项目。

（2）公差：设置公差值，可以分别设置两个独立公差的数值。但是第二个公差仅适用于ANSI标准。

（3）基准：指定影响公差的基准，基准符号可以从下面的符号栏中选择，如A，也可以手工输入。

（4）基准标识符号：指定与形位公差符号相关的基准标识符号。 (www.daowen.com)

（5）注释：向形位公差符号添加注释。

（6）全周边：勾选此复选框，用来在形位公差旁添加周围焊缝符号。

编辑形位公差有以下几种类型：

（1）选择要修改的形位公差，在打开的如图10-98所示的快捷菜单中选择“编辑形位公差符号样式”。打开“样式和标准编辑器”对话框，其中的“形位公差符号”选项自动打开，如图10-99所示，可以编辑形位公差符号的样式。

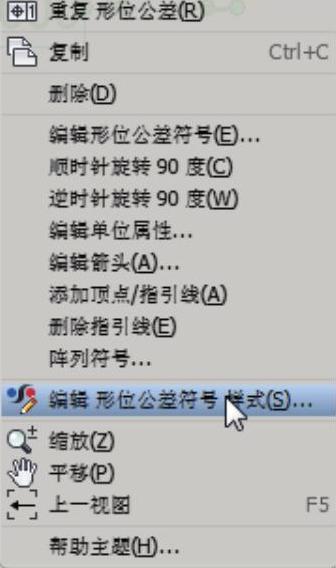

图10-98 快捷菜单

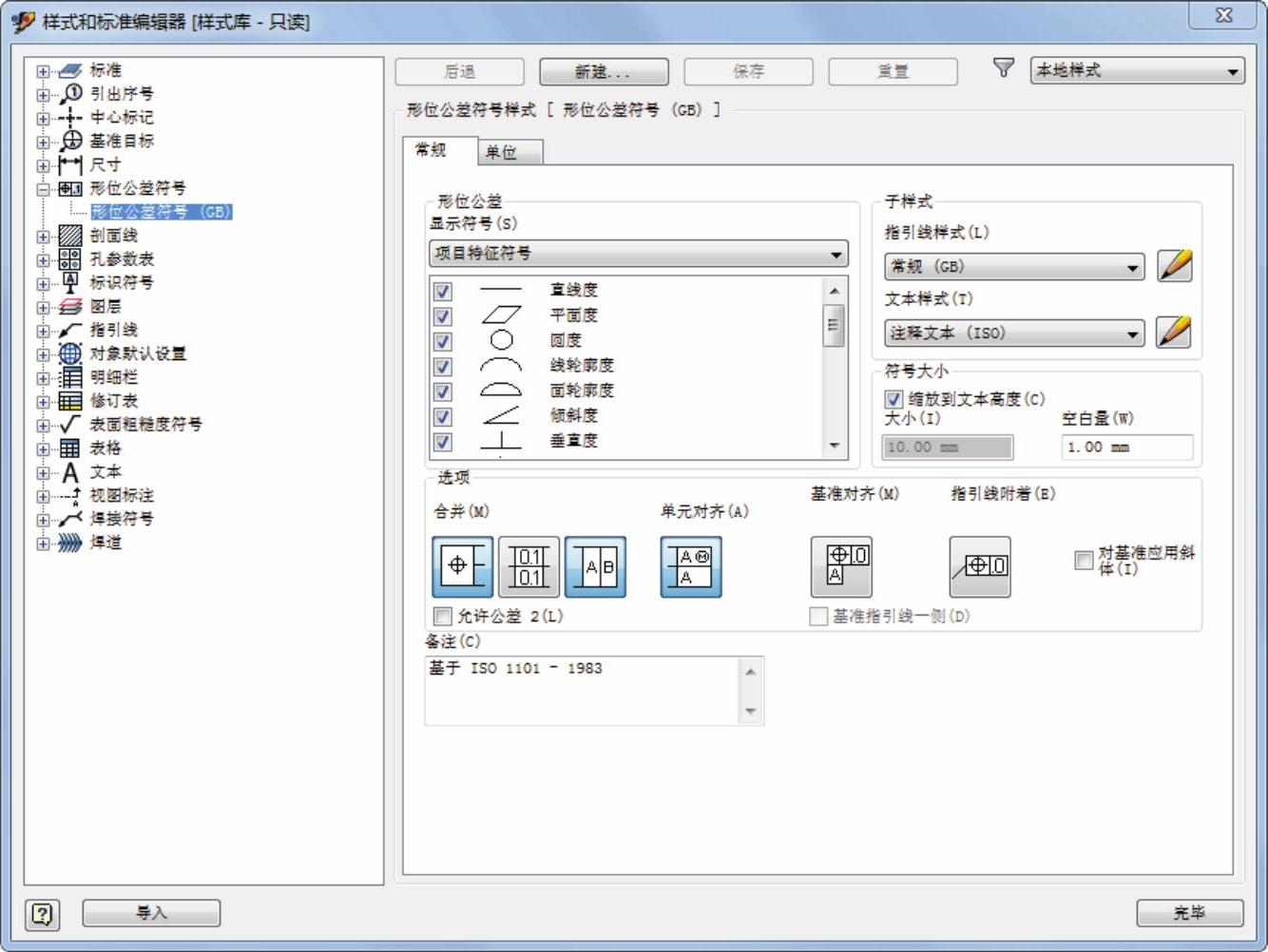

图10-99 “样式和标准编辑器”对话框

（2）在快捷菜单中选择“编辑单位属性”选项后会打开“编辑单位属性”对话框，对公差的基本单位和换算单位进行更改，如图10-100所示。

（3）在快捷菜单中选择“编辑箭头”选项，则打开“改变箭头”对话框以修改箭头形状。

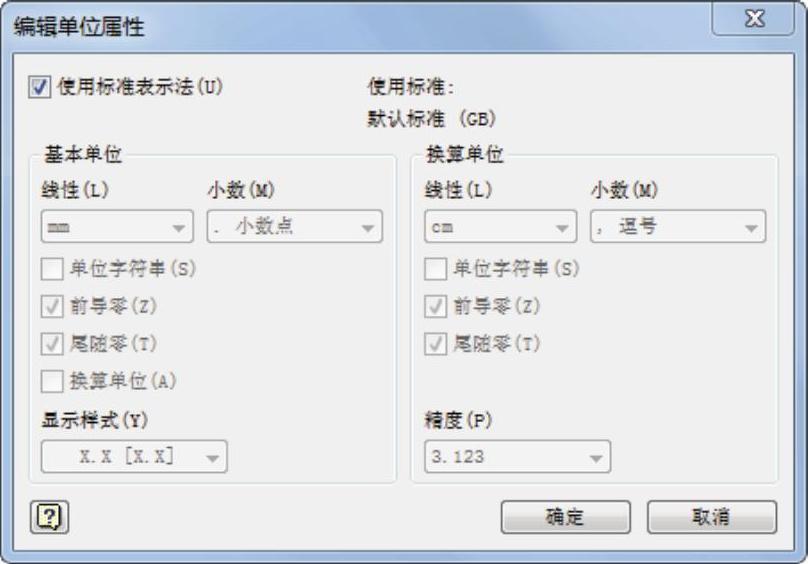

图10-100 “编辑单位属性”对话框
