表面粗糙度是评价零件表面质量的重要指标之一，它对零件的耐磨性、耐腐蚀性、零件之间的配合和外观都有影响。

标注表面粗糙度的步骤如下：

（1）单击“标注”标签栏“符号”面板上的“粗糙度”按钮 。

（2）要创建不带指引线的符号，可以双击符号所在的位置，打开“表面粗糙度”对话框，如图10-92所示。

（3）要创建与几何图元相关联的、不带指引线的

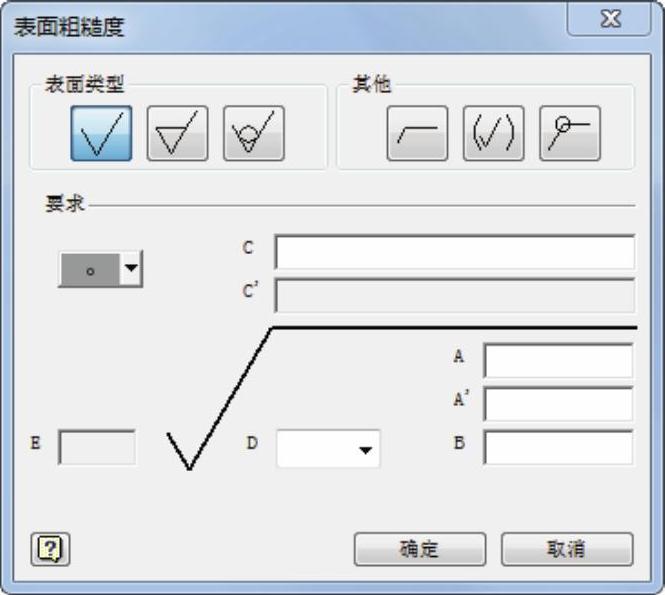

图10-92 “表面粗糙度”对话框

符号，可以双击亮显的边或点，该符号随即附着在边或点上，并且将打开“表面粗糙度”对话框，可以拖动符号来改变其位置。

（4）要创建带指引线的符号，可以单击指引线起点的位置，如果单击亮显的边或点，则指引线将被附着在边或点上，移动光标并单击，为指引线添加另外一个顶点。当表面粗糙度符号指示器位于所需的位置时，单击鼠标右键选择“继续”选项以放置符号，此时也会打开“表面粗糙度”对话框。

“表面粗糙度”对话框中的选项说明如下。 (www.daowen.com)

1.表面类型

（1） ：基本表面粗糙度符号。

（2） ：表面用去除材料的方法获得。

（3） ：表面用不去除材料的方法获得。

2.其他

（1）长边加横线 ：该符号为符号添加一个尾部符号。

（2）多数 ：该符号为工程图指定标准的表面特性。

（3）所有表面相同 ：该符号添加表示所有表面粗糙度相同的标识。
