本例将标注底座工程图，如图10-79所示。

图10-79 标注底座工程图

操作步骤

（1）打开文件。单击“快速入门”标签栏“启动”面板上的“打开”按钮 ，打开“打开”对话框，在对话框中选择“创建底座视图.idw”文件，然后单击“打开”按钮，打开工程图文件。

（2）添加中心线。

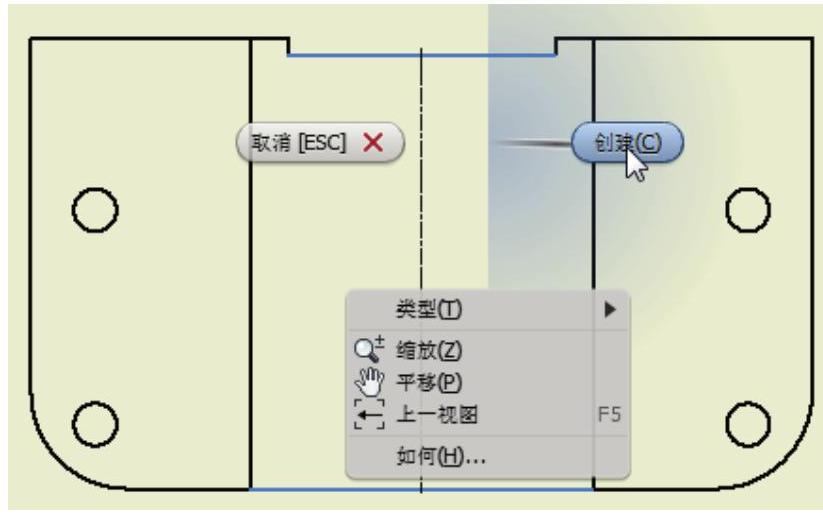

1）单击“标注”标签栏“符号”面板上的“中心线”按钮 ，选择主视图上的两边中点，单击鼠标右键，在弹出的快捷菜单中选择“创建”选项，如图10-80所示。

图10-80 快捷菜单

（2）单击“标注”标签栏“符号”面板上的“中心标记”按钮 ，在视图中选择圆，为圆添加中心线，如图10-81所示。采用相同的方式，对视图中的所有圆添加中心标记，结果如图10-82所示。

图10-81 为圆添加中心线

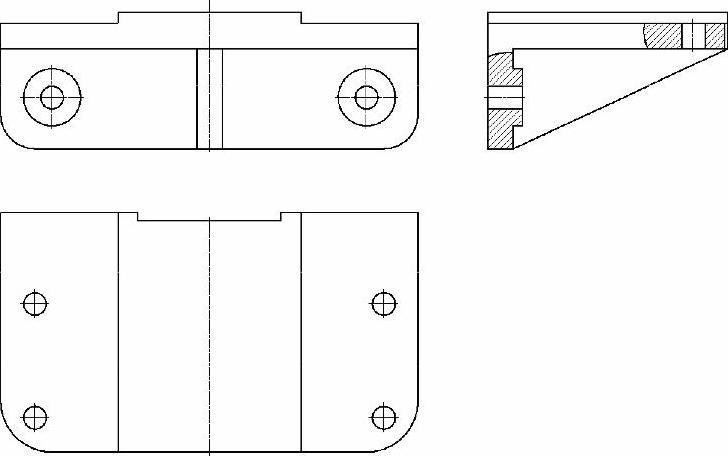

图10-82 添加圆中心线

3）单击“标注”标签栏“符号”面板上的“对称中心线”按钮 ，选择要添加中心线的两侧边线，添加中心线，如图10-83所示。

图10-83 添加中心线

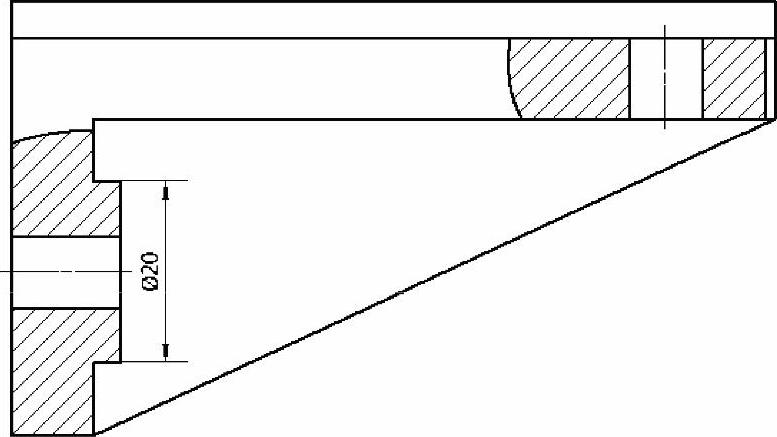

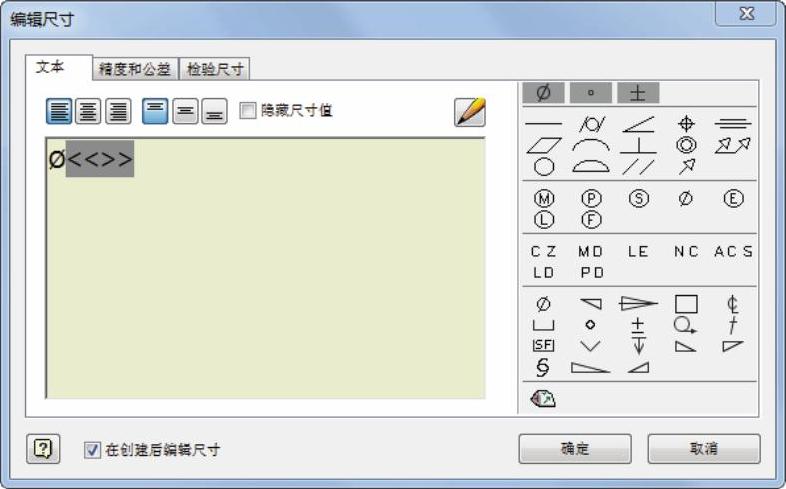

（3）标注直径尺寸。单击“标注”标签栏“尺寸”面板上的“尺寸”按钮，在视图中选择要标注直径尺寸的两条边线，拖出尺寸线放置到适当位置，打开“编辑尺寸”对话框，将光标放置在尺寸值的前端，选择“直径”符号 ，如图10-84所示，单击“确定”按钮，结果如图10-85所示。采用相同的方法标注其他直径尺寸。

图10-84 “编辑尺寸”对话框(www.daowen.com)

图10-85 标注直径尺寸

（4）标注线性尺寸。单击“标注”标签栏“尺寸”面板上的“通用尺寸”按钮 ，在视图中选择要标注尺寸的两条边线，拖出尺寸线放置到适当位置，打开“编辑尺寸”对话框，采用默认设置，单击“确定”按钮，结果如图10-86所示。

图10-86 标注线性尺寸

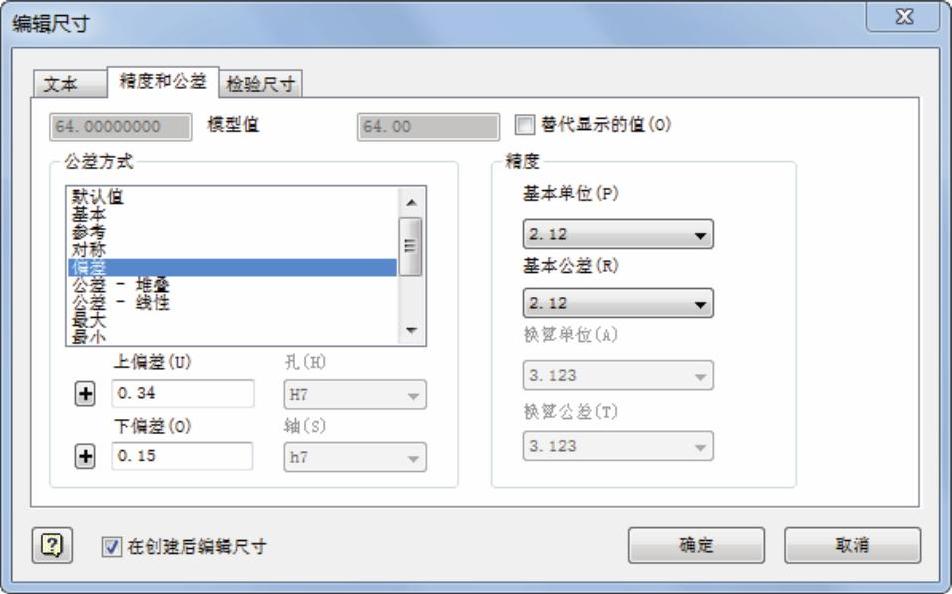

（5）标注偏差尺寸。双击要标注偏差的尺寸64，打开“编辑尺寸”对话框，如图10-87所示，选择“精度和公差”选项卡，选择“偏差”公差方式，选择基本公差的精度为2.12，输入上偏差为0.34，下偏差为0.15，单击下偏差前的 ，将其更改为 ，如图10-88所示；同理标注其他偏差尺寸，如图10-89所示。

图10-87 “编辑尺寸”对话框

图10-88 修改尺寸

图10-89 标注偏差尺寸

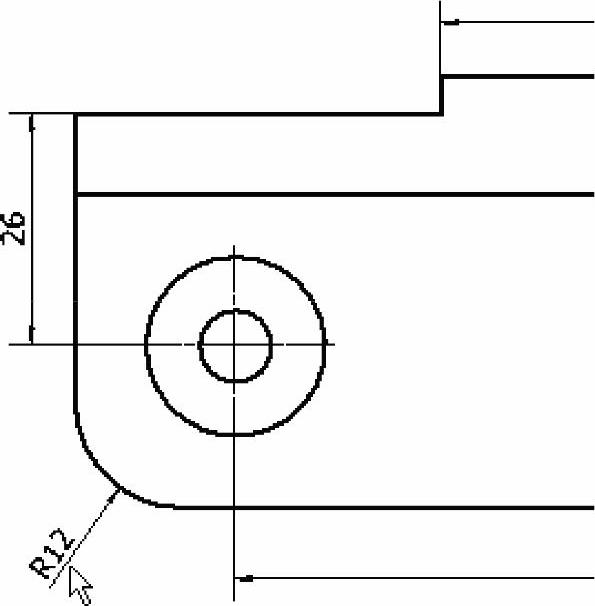

（6）标注半径和直径尺寸。单击“标注”标签栏“尺寸”面板上的“尺寸”按钮 ，在视图中选择要标注半径尺寸的圆弧，拖出尺寸线放置到适当位置，如图10-90所示，打开“编辑尺寸”对话框，单击“确定”按钮，同理标注其他直径尺寸，结果如图10-91所示。

（7）保存文件。单击主菜单下“另存为”命令，打开“另存为”对话框，输入文件名为“标注底座尺寸. idw”，单击“保存”按钮，保存文件。

图10-90 标注半径尺寸

图10-91 标注半径和直径尺寸
