尺寸编辑与设置技巧详解

可标注的尺寸包括以下几种。

● 为选定图线添加线性尺寸。

● 为点与点、线与线或线与点之间添加线性尺寸。

● 为选定圆弧或圆形图线标注半径或直径尺寸。

● 选两条直线标注角度。

● 虚交点尺寸。

标注尺寸的步骤如下:

(1)单击“标注”标签栏“尺寸”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter10-119.jpg ,依次选择几何图元的组成要素即可。例如:

1)要标注直线的长度,可以依次选择直线的两个端点,或者直接选择整条直线。

2)要标注角度,可以依次选择角的两条边。

3)要标注圆或者圆弧的半径(直径),选取圆或者圆弧即可。

(2)选择图元后,显示尺寸并打开“编辑尺寸”对话框,如图10-74所示,在对话框中设置尺寸参数。

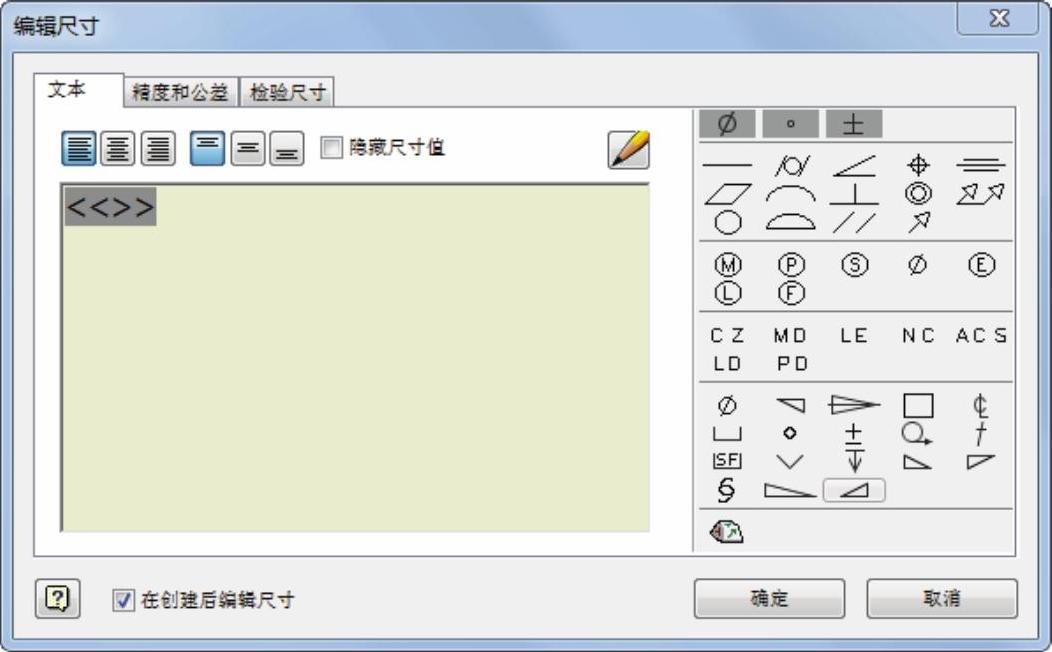

图10-74 “编辑尺寸”对话框

(3)在适当位置单击鼠标,放置尺寸。

“编辑尺寸”对话框中的选项说明如下。

1.“文本”选项卡

(1) 978-7-111-53165-4-Chapter10-121.jpg :编辑文本位置。

(2)隐藏尺寸值:勾选此复选框,可以编辑尺寸的计算值,也可以直接输入尺寸值。取消此复选框的勾选,恢复计算值。

(3)启动文本编辑器 978-7-111-53165-4-Chapter10-122.jpg :单击此按钮,打开“文本格式”对话框,对文字进行编辑。

(4)在创建后编辑尺寸:勾选此复选框,每次插入新的尺寸时都会打开“编辑尺寸”对话框,编辑尺寸。

(5)“符号”列表:在列表中选择符号插入到光标位置。

2.“精度和公差”选项卡(如图10-75所示)

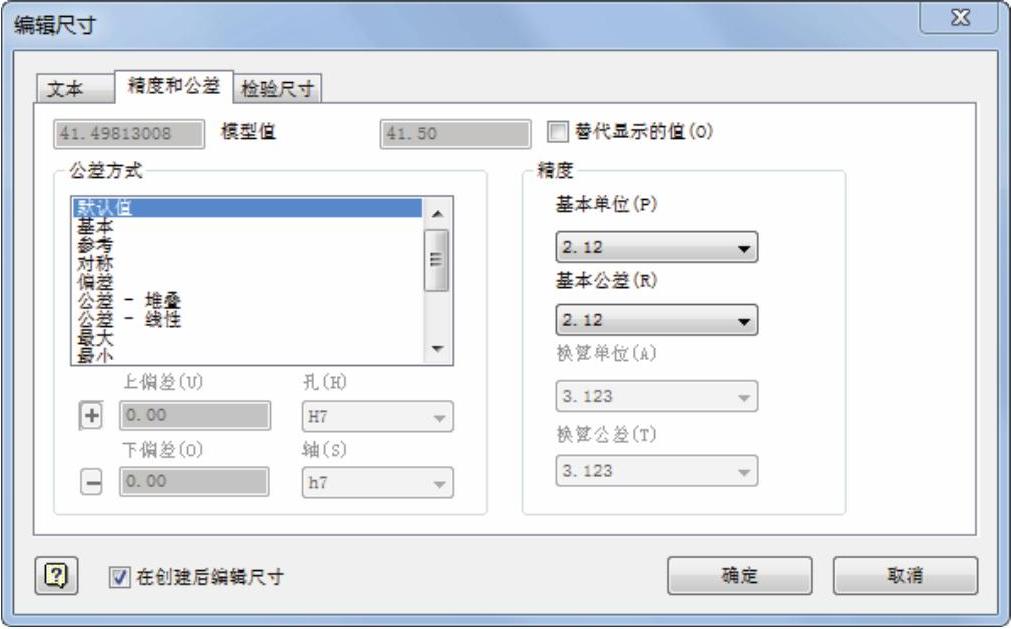

图10-75 “精度和公差”选项卡(www.daowen.com)

(1)模型值:显示尺寸的模型值。

(2)替代显示的值:勾选此复选框,关闭计算的模型值,输入替代值。

(3)公差方式:在列表中指定选定尺寸的公差方式。

1)上偏差:设置上偏差的值。

2)下偏差:设置下偏差的值。

3)孔:当选择“公差与配合”公差方式时,设置孔尺寸的公差值。

4)轴:当选择“公差与配合”公差方式时,设置轴尺寸的公差值。

(4)精度:数值将按指定的精度四舍五入。

1)基本单位:设置选定尺寸的基本单位的小数位数。

2)基本公差:设置选定尺寸的基本公差的小数位数。

3)换算单位:设置选定尺寸的换算单位的小数位数。

4)换算公差:设置选定尺寸的换算公差的小数位数。

3.“检验尺寸”选项卡(如图10-76所示)

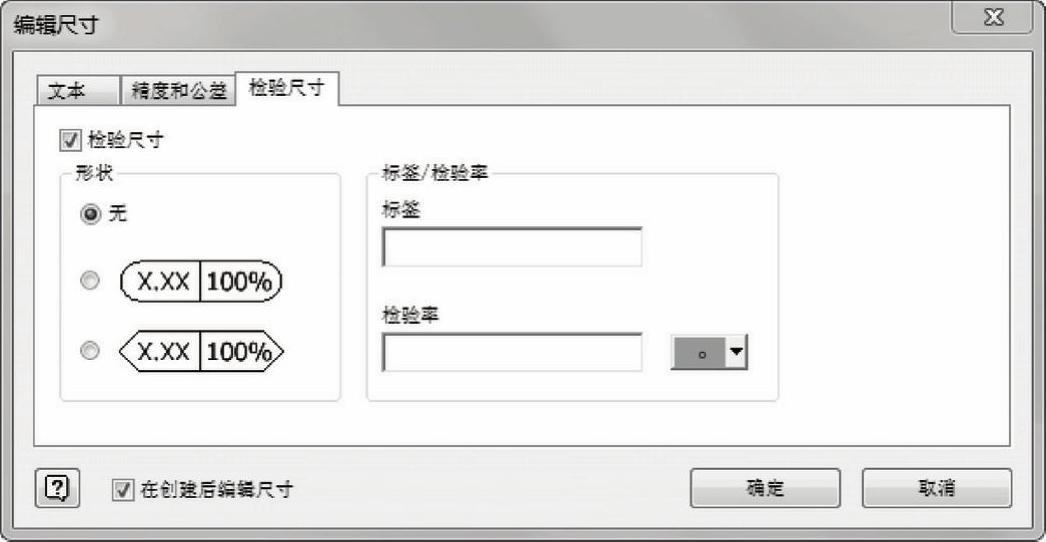

图10-76 “检验尺寸”选项卡

(1)检验尺寸:勾选此复选框,将选定的尺寸指定为检验尺寸并激活检验选项。

(2)形状。

1)无:指定检验尺寸文本周围无边界形状。

2) 978-7-111-53165-4-Chapter10-125.jpg :指定所需的检验尺寸形状两端为圆形。

3) 978-7-111-53165-4-Chapter10-126.jpg :指定所需的检验尺寸形状两端为尖形。

(3)标签/检验率。

1)标签:包含放置在尺寸值左侧的文本。

2)检验率:包含放置在尺寸值右侧的百分比。

3)符号:将选定的符号放置在激活的标签或检验率框中。
