断面图是在工程图中创建真正的零深度剖视图，剖切截面轮廓由所选源视图中的关联草图几何图元组成。断面操作将在所选的目标视图中执行。

创建断面图的步骤如下：

（1）在视图中选择要创建断面图的视图。

（2）单击“放置视图”标签栏“草图”面板上的“开始创建草图”按钮 ，进入草图环境。

（3）绘制断面草图，如图10-52所示，完成草图绘制，返回到工程图环境。

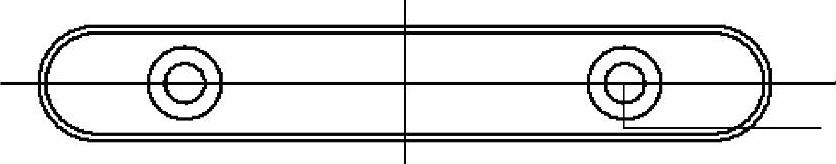

图10-52 绘制草图

（4）在视图中选择要剖切的视图，如图10-53所示。

图10-53 选择剖切视图(www.daowen.com)

（5）打开“断面图”对话框，如图10-54所示。在视图中选择10-52中绘制的草图。

（6）在对话框中单击“确定”按钮，完成断面图的创建，如图10-55所示。

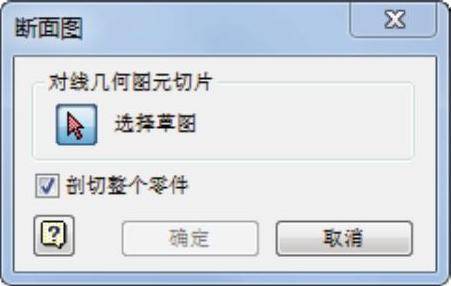

图10-54 “断面图”对话框

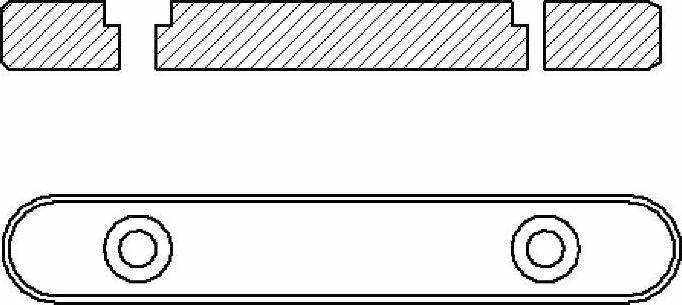

图10-55 创建断面图

剖切整个零件：勾选此复选框，断面草图几何图元穿过的所有零部件都参与断面，与断面草图几何图元不相交的零部件不会参与断面操作。

断面图主要是用于表示零件上一个或多个切面的形状，它与国家标准中的断面图有区别，如缺少剖切未知的标注，虽然草图中绘制了表示剖切位置的剖切路径线，但创建剖面图时草图已退化。即使在浏览器中通过鼠标右键编辑草图为可见，标注也是不符合规范的。
