如何使用打断视图在图纸上修改视图?

通过删除或“打断”不相关部分可以减少模型的尺寸。如果零部件视图超出工程图长度,或者包含大范围的非明确几何图元,则可以在视图中创建打断。

创建打断视图的步骤如下:

(1)单击“放置视图”标签栏“修改”面板上的“断裂画法”按钮,选择要打断的视图。

(2)打开“断开”对话框,如图10-44所示,在对话框中设置打断样式、打断方向以及间隙等参数。

(3)在视图中放置一条打断线,拖动第二条打断线到适当位置,如图10-45所示。

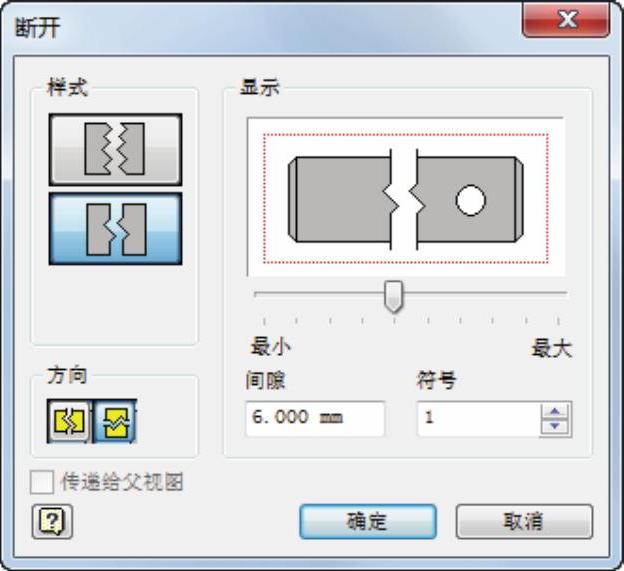

图10-44 “断开”对话框

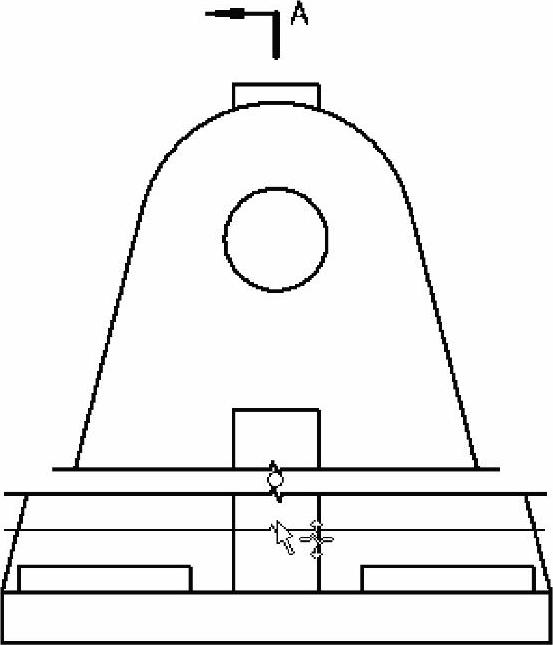

图10-45 放置打断线

(4)单击鼠标放置打断线,完成打断视图的创建,如图10-46所示。

编辑打断视图的操作如下:

(1)在打断视图的打断符号上单击右键,在快捷菜单中选择“编辑打断”选项,则重新打开“断开视图”对话框,可以重新对打断视图的参数进行定义。

(2)如果要删除打断视图,选择右键菜单中的“删除”选项即可。

(3)另外,打断视图提供了打断控制器以直接在图纸上对打断视图进行修改。当鼠标指针位于打断视图符号的上方时,打断控制器(一个绿色的小圆形)即会显示,可以用鼠标左键按住该控制器,左右或者上下拖动以改变打断的位置,如图10-47所示。还可以通过拖动两条打断线来改变去掉的零部件部分的视图量。如果将打断线从初始视图的打断位置移走,则会增加去掉零部件的视图量,将打断线移向初始视图的打断位置,会减少去掉零部件的视图量。

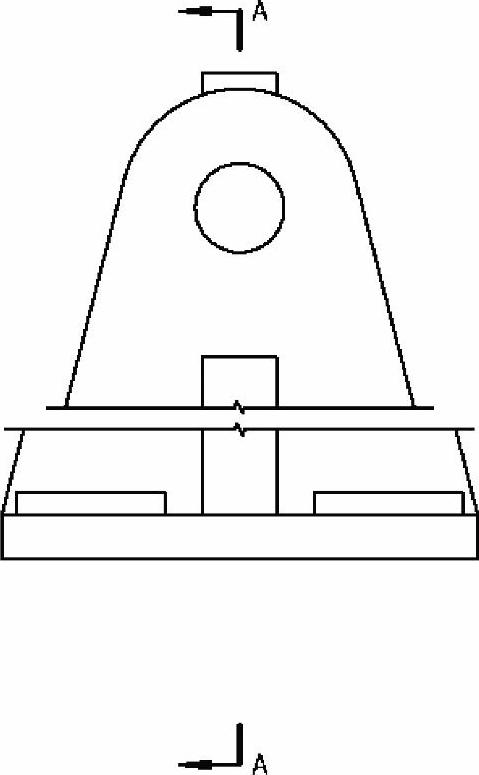

图10-46 创建打断视图(www.daowen.com)


图10-47 拖动打断线

“断开”对话框中的选项说明如下。

1.样式

(1)矩形样式 978-7-111-53165-4-Chapter10-70.jpg :为非圆柱形对象和所有剖视打断的视图创建打断。

(2)构造样式 978-7-111-53165-4-Chapter10-71.jpg :使用固定格式的打断线创建打断。

2.方向

(1)水平 978-7-111-53165-4-Chapter10-72.jpg :设置打断方向为水平方向。

(2)竖直 978-7-111-53165-4-Chapter10-73.jpg :设置打断方向为竖直方向。

3.显示

(1)显示:设置每个打断类型的外观。当拖动滑块时,控制打断线的波动幅度,表示为打断间隙的百分比。

(2)间隙:指定打断视图中打断之间的距离,指定打断视图中打断之间的距离。

(3)符号:指定所选打断处的打断符号的数目,每处打断最多允许使用3个符号,并且只能在“结构样式”的打断中使用。

4.传递给父视图

如果选择此选项,则打断操作将扩展到父视图。此选项的可用性取决于视图类型和“打断继承”选项的状态。
