剖视图是表达零部件上被遮挡的特征以及部件装配关系的有效方式。它将已有视图作为父视图来创建剖视图。创建的剖视图默认与其父视图对齐，若在放置剖视图时按“Ctrl”键，则可以取消对齐关系。

创建剖视图的步骤如下：

（1）单击“放置视图”标签栏“创建”面板上的“剖视”按钮 ，在视图中选择父视图。

（2）在父视图上绘制剖切线，剖切线绘制完成后单击鼠标右键，在打开的快捷菜单中选择“继续”选项，如图10-29所示。

（3）打开“剖视图”对话框，如图10-30所示，在对话框中设置视图参数。

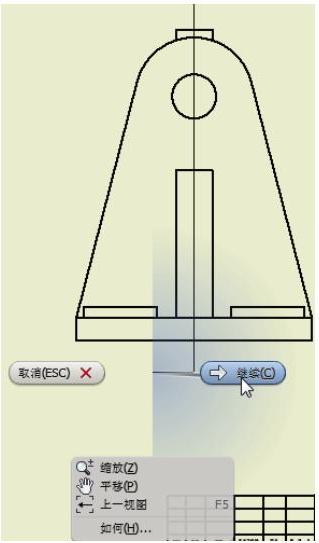

图10-29 快捷菜单

图10-30 “剖视图”对话框

（4）拖动视图到适当位置，单击放置视图，如图10-31所示。

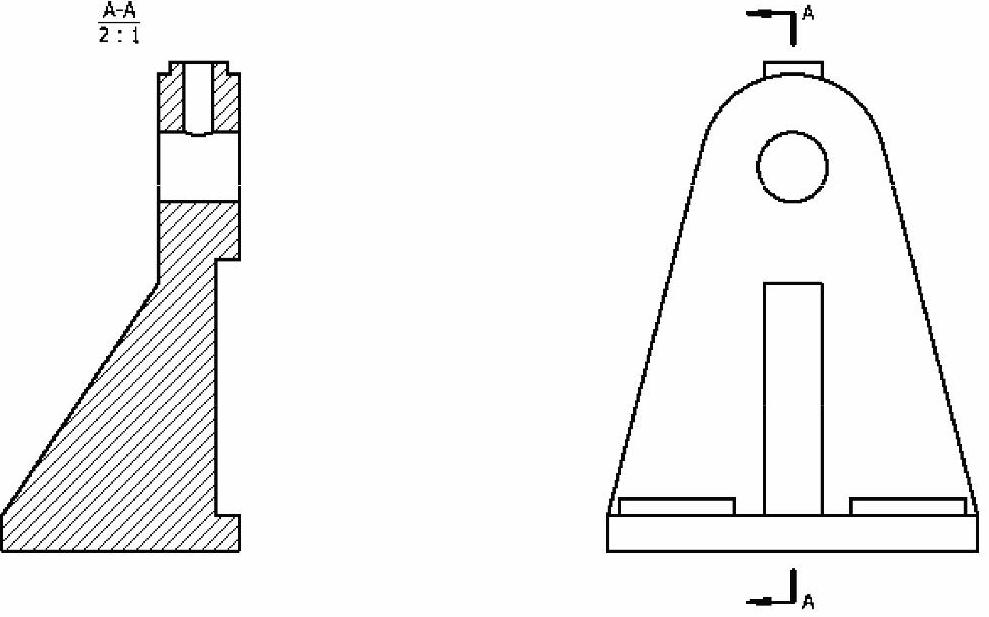

图10-31 创建剖视图

“剖视图”对话框中的选项说明如下。

1.视图/比例标签

（1）视图标识符：编辑视图标识符号字符串。 (www.daowen.com)

（2）比例：设置相对于零件或部件的视图比例。在框中输入比例，或者单击箭头从常用比例列表中选择。

2.剖切深度

（1）全部：零部件被完全剖切。

（2）距离：按照指定的深度进行剖切。

3.切片

（1）包括切片：如果选中此选项，则会根据浏览器属性创建包含一些切割零部件和剖视零部件的剖视图。

（2）剖切整个零件：如果选中此选项，则会取代浏览器属性，并会根据剖视线几何图元切割视图中的所有零部件。

4.方式

（1）投影视图：从草图线创建的投影视图。

（2）对齐：选择此选项，生成的剖视图将垂直于投影线。

技巧：

（1）一般来说，剖切面由绘制的剖切线决定，剖切面过剖切线且垂直于屏幕方向。对于同一个剖切面，不同的投影方向生成的剖视图也不相同。因此在创建剖面图时，一定要选择合适的剖切面和投影方向。在具有内部凹槽的零件中，要表达零件内壁的凹槽，必须使用剖视图。为了表现方形的凹槽特征和圆形的凹槽特征，必须创建不同的剖切平面。

（2）需要特别注意的是，剖切的范围完全由剖切线的范围决定，剖切线在其长度方向上延展的范围决定了所能够剖切的范围。

（3）剖视图中投影的方向就是观察剖切面的方向，它也决定了所生成的剖视图的外观。可以选择任意的投影方向生成剖视图，投影方向既可以与剖切面垂直，也可以不垂直。
