创建基础视图并设置视角方向和缩放比例

新工程图中的第一个视图是基础视图,基础视图是创建其他视图(如剖视图、局部视图)的基础。用户也可以随时为工程图添加多个基础视图。

创建基础视图的步骤如下:

(1)单击“放置视图”标签栏“创建”面板上的“基础视图”按钮 978-7-111-53165-4-Chapter10-18.jpg ,打开“工程视图”对话框,如图10-14所示。


图10-14 “工程视图”对话框

(2)在对话框中单击“打开现有文件”按钮 978-7-111-53165-4-Chapter10-20.jpg ,打开“打开”对话框,选择需要创建视图的零件,这里选择“支架.ipt”零件,如图10-15所示。


图10-15 “打开”对话框

(3)单击“打开”按钮,回到“工程视图”对话框,系统默认视图方向为前视图,如图 10-16 所示。在视图中单击 ViewCube 的右侧,切换视图方向到右视图,并单击视图角度,如图10-17所示。


图10-16 默认视图方向

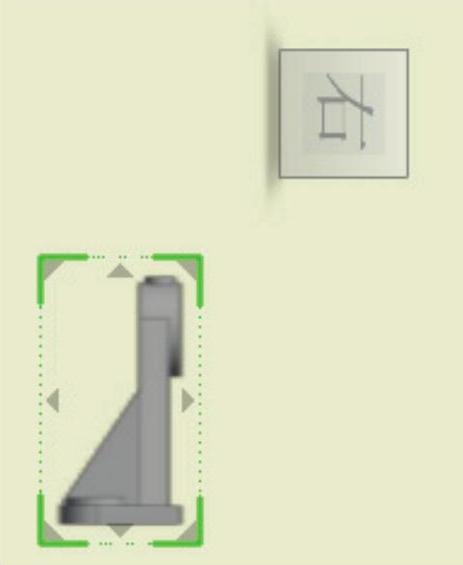

图10-17 旋转视图

(4)在“工程视图”对话框中,设置缩放比例为2:1,单击“不显示隐藏线”按钮 978-7-111-53165-4-Chapter10-24.jpg ,单击“确定”按钮完成基础视图的创建,如图10-18所示。

“工程视图”对话框中的选项说明如下。

1.“零部件”选项卡

(1)文件:用来指定要用于工程视图的零件、部件或表达视图文件。单击“打开现有文件”按钮 978-7-111-53165-4-Chapter10-25.jpg ,打开“打开”对话框,在对话框中选择文件。

(2)样式:用来定义工程图视图的显示样式,可以选择3种显示样式:显示隐藏线 978-7-111-53165-4-Chapter10-26.jpg 、不显示隐藏线 978-7-111-53165-4-Chapter10-27.jpg 和着色 978-7-111-53165-4-Chapter10-28.jpg

(3)比例:设置生成的工程视图相对于零件或部件的比例。另外在编辑从属视图时,该选项可以用来设置视图相对于父视图的比例,可以在框中输入所需的比例,或者单击箭头从常用比例列表中选择。

(4)视图名称:输入视图的名称。默认的视图名称由激活的绘图标准所决定。

(5)切换标签可见性 978-7-111-53165-4-Chapter10-29.jpg :显示或隐藏视图名称。

2.“模型状态”选项卡(如图10-19所示)

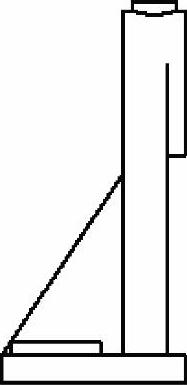

图10-18 创建视图(www.daowen.com)


图10-19 “模型状态”选项卡

指定要在工程视图中使用的焊接件状态和iAssembly或iPart成员。指定参考数据,例如线样式和隐藏线计算配置。

(1)焊接件:仅在选定文件包含焊接件时可用,单击要在视图中表达的焊接件状态。“准备”分隔符行下列出了所有处于准备状态的零部件。

(2)成员:对于iAssembly工厂,选择要在视图中表达的成员。

(3)参考数据:设置视图中参考数据的显示。

1)线样式:为所选的参考数据设置线样式,单击列表框以选择样式,可选样式有“按参考零件”“按零件”和“关”。

2)边界:设置“边界”选项的值来查看更多参考数据。设置边界值可以使得边界在所有边上以指定值扩展。

3)隐藏线计算:指定是计算“所有实体”的隐藏线还是计算“分别参考数据”的隐藏线。

3.“显示选项”选项卡(如图10-20所示)


图10-20 “工程视图”对话框中的“显示选项”选项卡

设置工程视图的元素是否显示,注意只有适用于指定模型和视图类型的选项才可用。可以选中或者清除一个选项来决定该选项对应的元素是否可见。

技巧:

把鼠标移动到创建的基础视图上面,则视图周围出现红色虚线形式的边框。当把鼠标移动到边框的附近时,指针旁边出现移动符号,此时按住左键就可以拖动视图,以改变视图在图纸中的位置。

在视图上单击右键,则会打开如图10-21所示的快捷菜单。

(1)选择右键菜单中的“复制”和“删除”命令可以复制和删除视图。

(2)选择“打开”命令,则会在新窗口中打开要创建工程图的源零部件。

(3)在视图上双击,则重新打开“工程视图”对话框,用户可以修改其中可以进行修改的选项。

(4)选择“对齐视图”或者“旋转”选项可以改变视图在图纸中的位置。


图10-21 快捷菜单
