新工程图都要通过模板创建。通常使用默认模板创建工程图，也可以使用自己创建的模板。

任何工程图文件都可以做成模板。当把工程图文件保存到“Templates”文件夹中时，该文件转换为模板文件。

创建工程图模板的步骤如下：

（1）新建文件。运行Inventor，单击“快速入门”选项卡“启动”面板上的“新建”按钮 ，在打开的如图10-3所示的“新建文件”对话框中的工程图下拉列表中选择“Standard.idw”选项，然后单击“确定”按钮新建一个工程图文件。“Standard.idw”是基于GB标准，其中大多数设置可以使用。

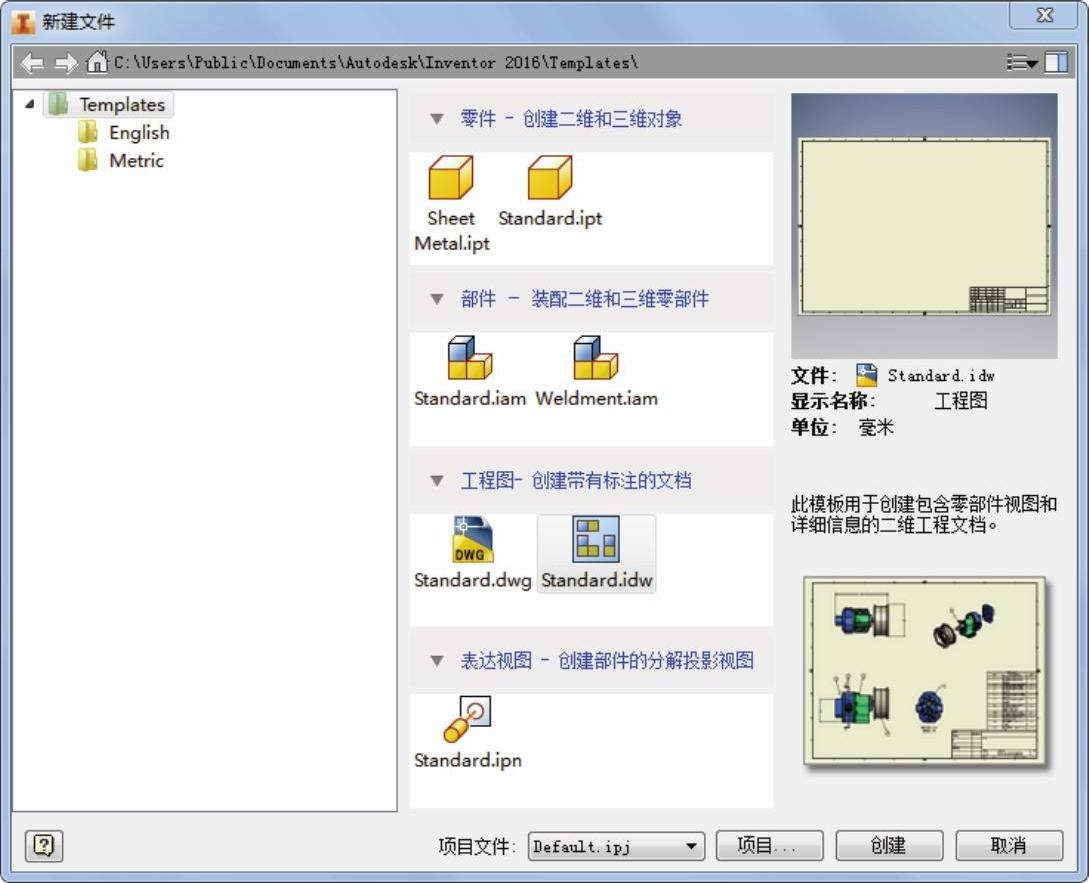

图10-3 “新建文件”对话框

（2）文本、尺寸样式。单击“管理”标签栏“样式和标准”面板上的“样式管理器”按钮 ，打开“样式和标注编辑器”对话框，单击“标准”项目下的“默认标准（GB）”，在右侧选择“常规”选项卡，在“预设值”的下拉菜单中选择“线宽”，如图10-4所示。单击“新建”按钮，打开如图10-5所示的“添加新线宽”对话框，输入线宽为0.2 mm，单击“确定”按钮，返回到“样式和标注编辑器”对话框中，单击“保存”按钮，保存新线宽。

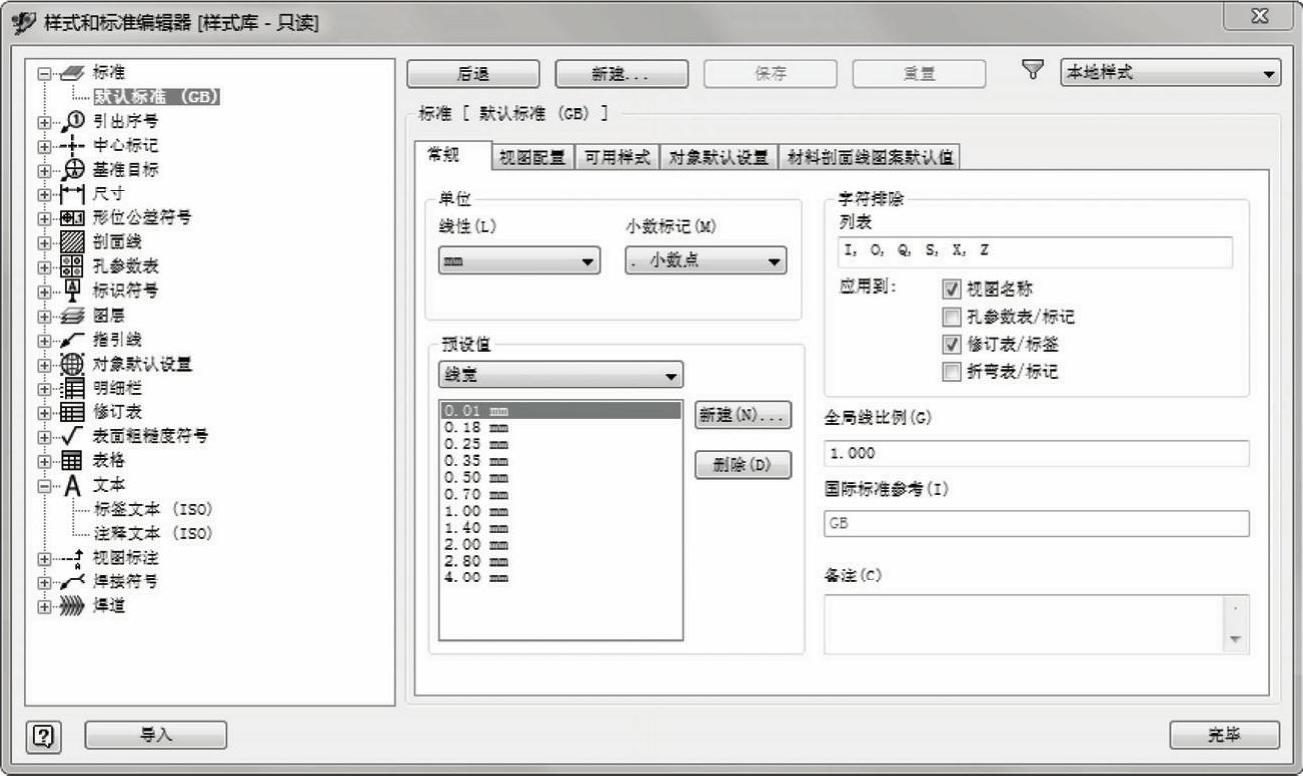

图10-4 “常规”选项卡

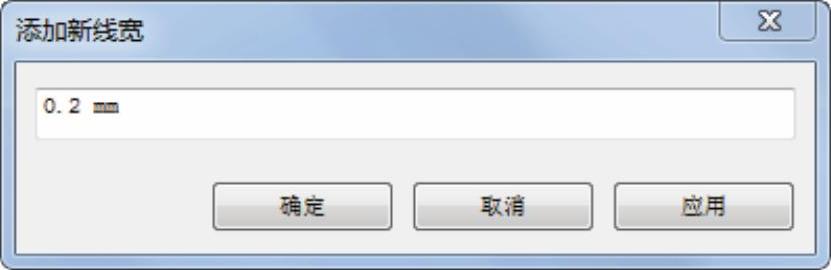

图10-5 “添加新线宽”对话框

（3）新建文本样式。右击“注释文本ISO”，在弹出的快捷菜单中选择“新建样式”选项，如图10-6所示。打开如图10-7所示的“新建本地样式”对话框，输入“注释文本GB”，单击“确定”按钮，返回到“样式和标注编辑器”对话框，设置字符格式、文本高度、段落间距和颜色等，修改如图10-8所示，单击“保存”按钮，保存新样式。

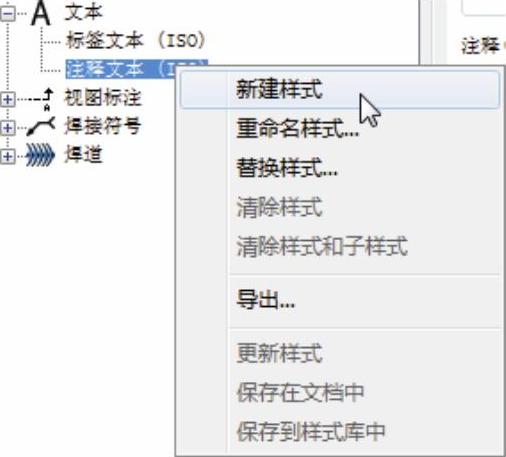

图10-6 快捷菜单

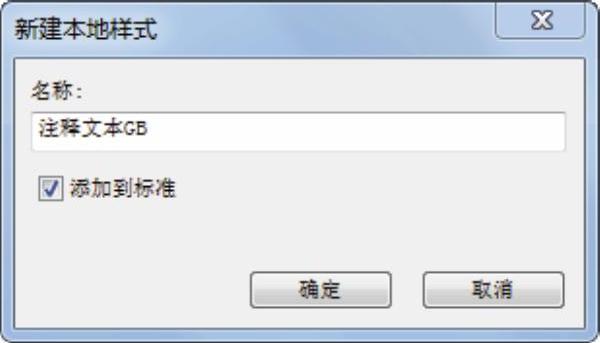

图10-7 “新建本地样式”对话框

(www.daowen.com)

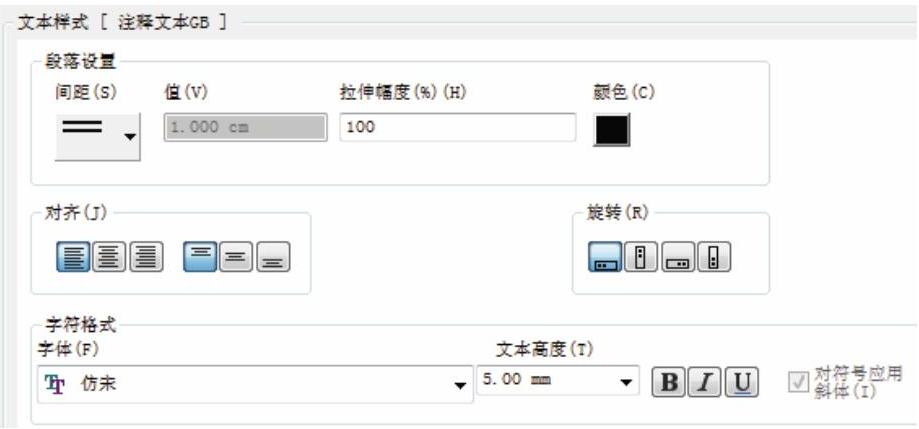

图10-8 设置新文本样式

（4）设置尺寸样式。在“尺寸”项目中单击“默认（GB）” 选项，在右侧的“尺寸样式[默认（GB）]”中分别修改“单位”“显示”“文本”“公差”“选项”以及“注释和指引线”选项卡中设置尺寸的各个参数，如图10-9所示。设置完成后，单击“保存”按钮保存设置。

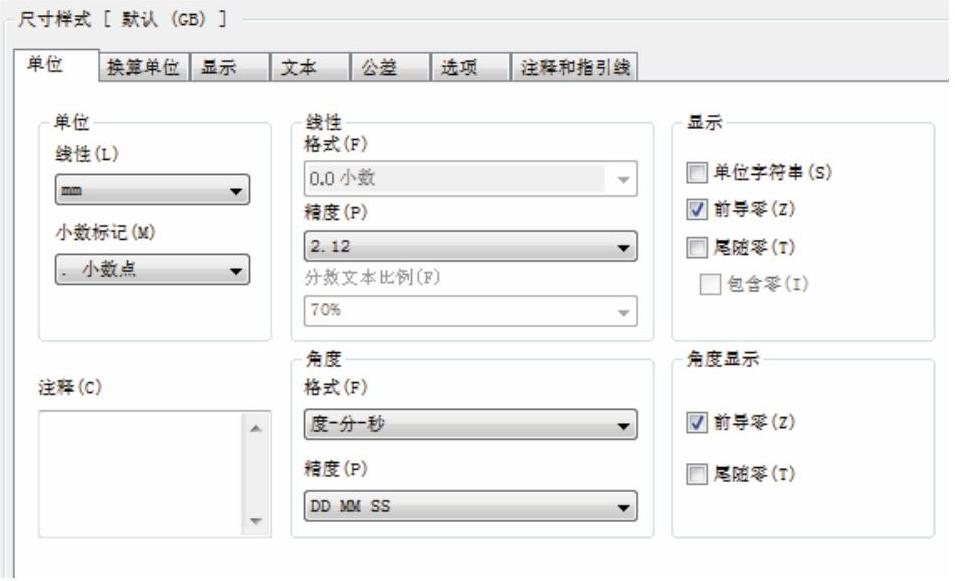

图10-9 尺寸样式[默认（GB）]

（5）图层设置。展开“图层”项目，单击任一图层名称，激活“图层样式”列表框，在列表框中选择需要修改的图层外观颜色，打开“颜色”对话框，如图10-10所示，选择“红色”，单击“确定”按钮。单击“线宽”下拉列表中选择线宽为0.2 mm，单击“完成”按钮，退出样式设置。

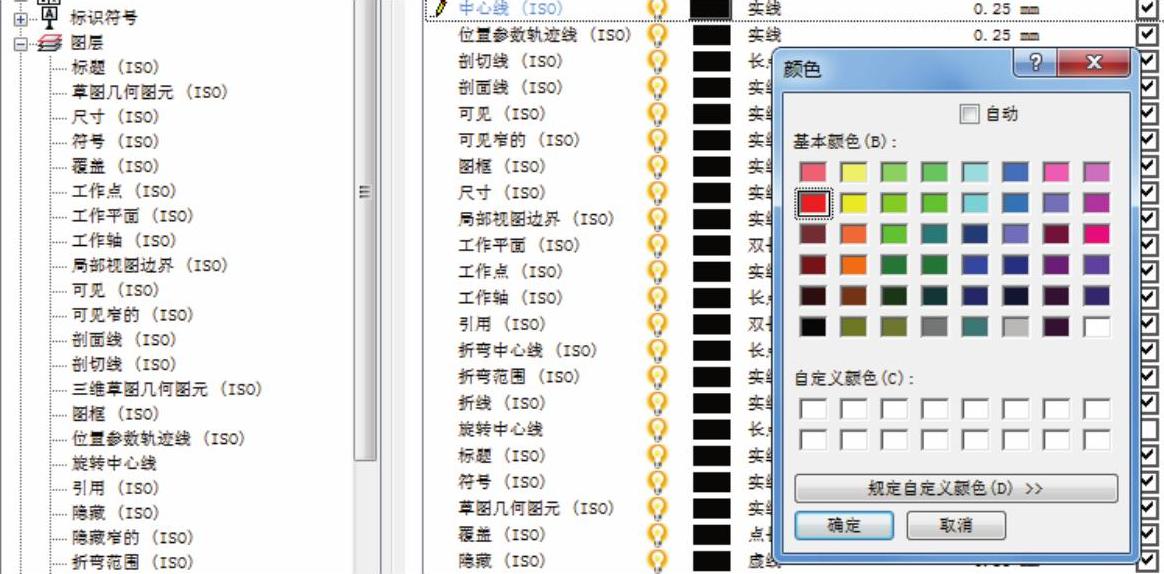

图10-10 设置图层颜色

（6）编辑标题栏。展开“模型”浏览器中“标题栏”文件，右击“GB2”，在弹出的如图10-11所示的快捷菜单中选择“编辑”命令，标题栏进入草图环境，可以利用草图工具对标题栏的图线、文字和特性字段等进行修改，如图10-12所示。修改完成后在界面上单击鼠标右键，在弹出的如图10-13所示的快捷菜单中选择“保存标题栏”选项。

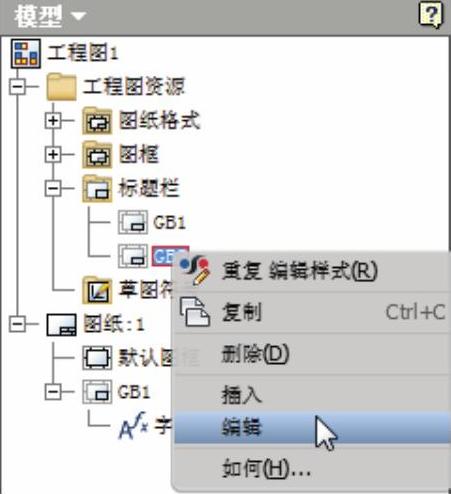

图10-11 快捷菜单

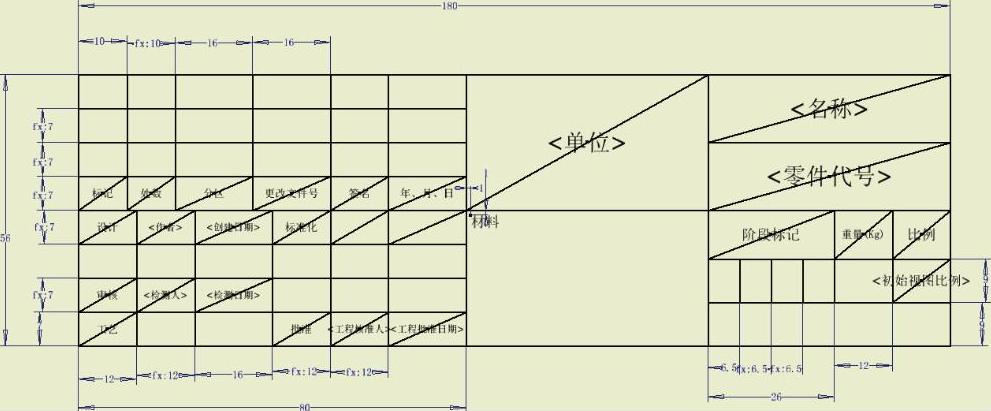

图10-12 编辑标题栏

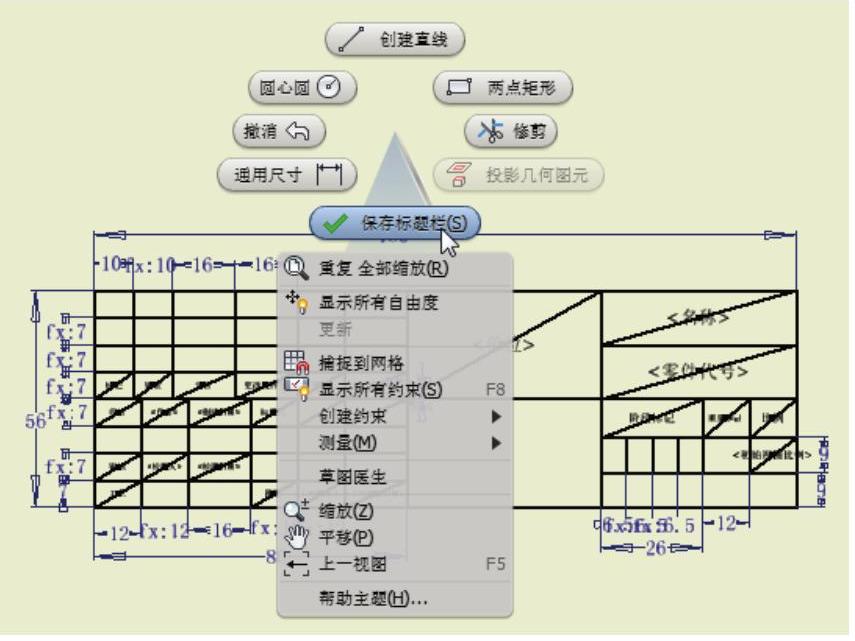

图10-13 快捷菜单

（7）保存模板。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，将自定义的模板保存到安装目录下的“Templates”文件夹中。
