创建滚轮架表达视图实例教程

本例创建滚轮架表达视图,如图9-14所示。手动调整各个零件的位置,然后创建表达视图动画并保存。

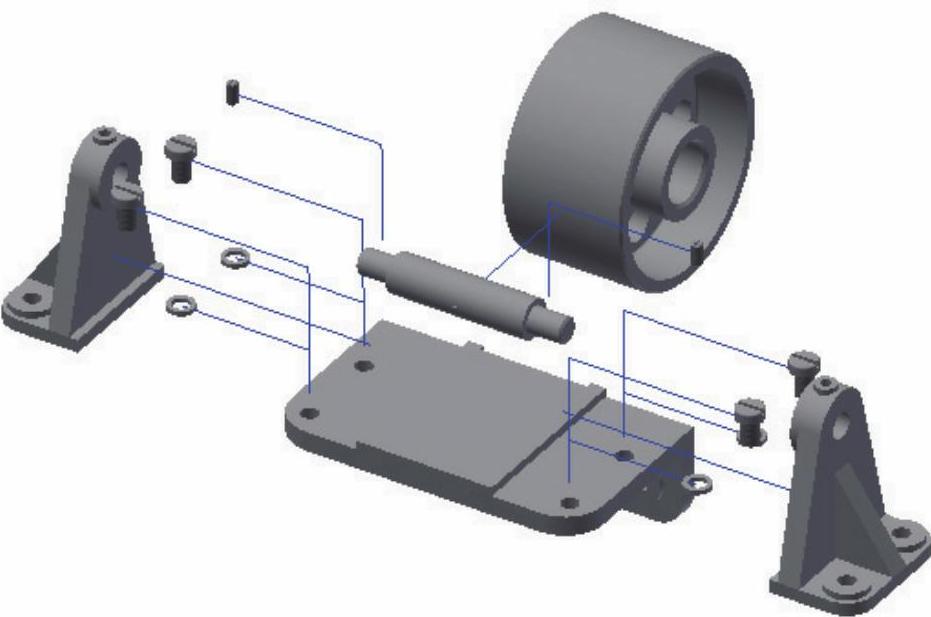

图9-14 滚轮架表达视图

操作步骤

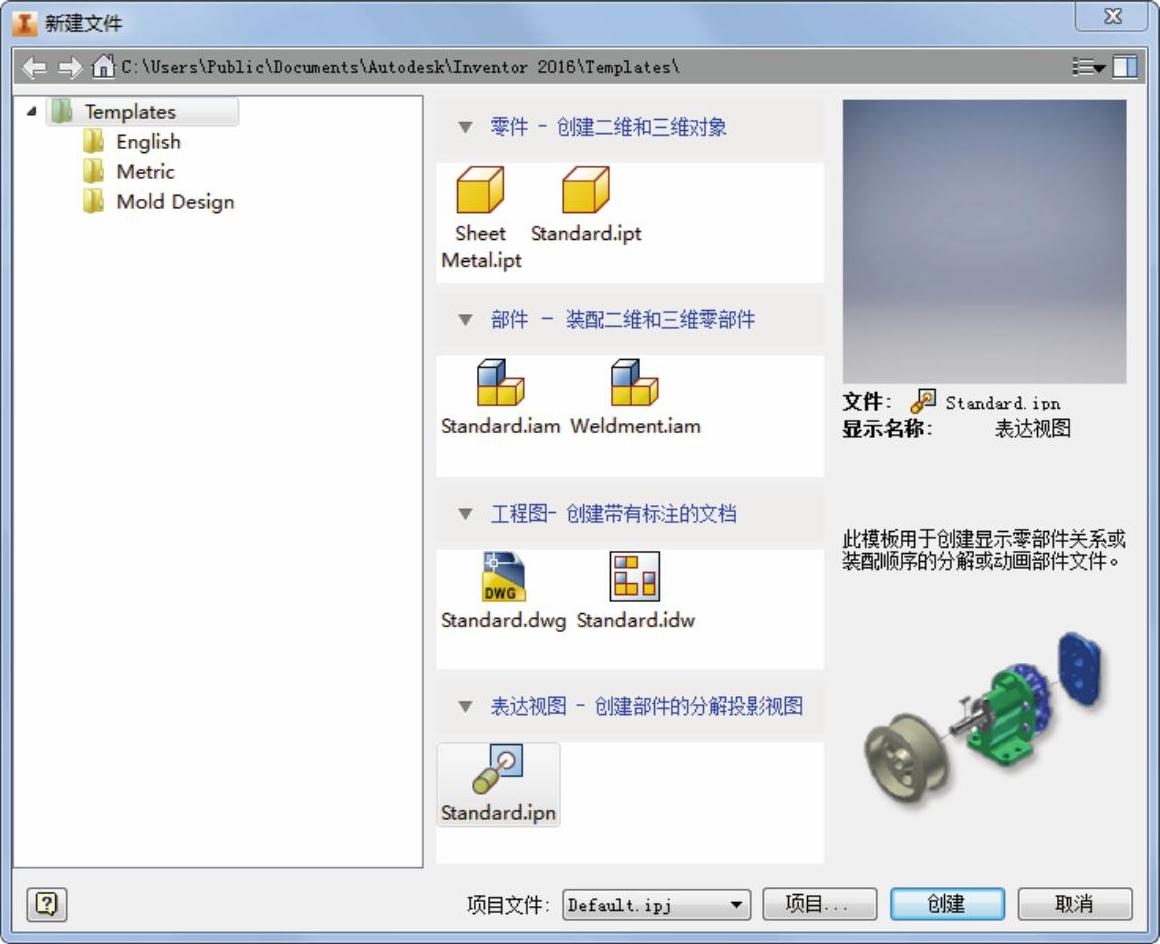

(1)新建文件。运行Inventor,选择“快速入门”标签栏,单击“启动”面板上的“新建”选项,在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipn”选项,如图9-15所示,然后单击“确定”按钮新建一个表达式文件。


图9-15 “新建文件”对话框

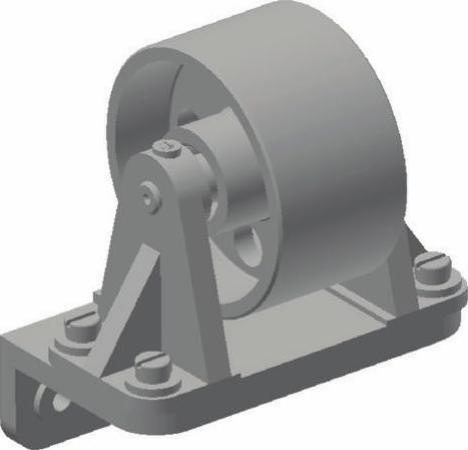

(2)创建视图。单击“表达视图”标签栏“创建”面板上的“创建视图”按钮 978-7-111-53165-4-Chapter09-33.jpg ,则打开“选择部件”对话框,如图9-16所示。单击“打开现有文件”按钮 978-7-111-53165-4-Chapter09-34.jpg ,弹出“打开”对话框,选择“滚轮架.iam”文件,如图9-17所示,单击“打开”按钮打开滚轮架装配文件,单击“确定”按钮打开装配体文件,如图9-18所示。

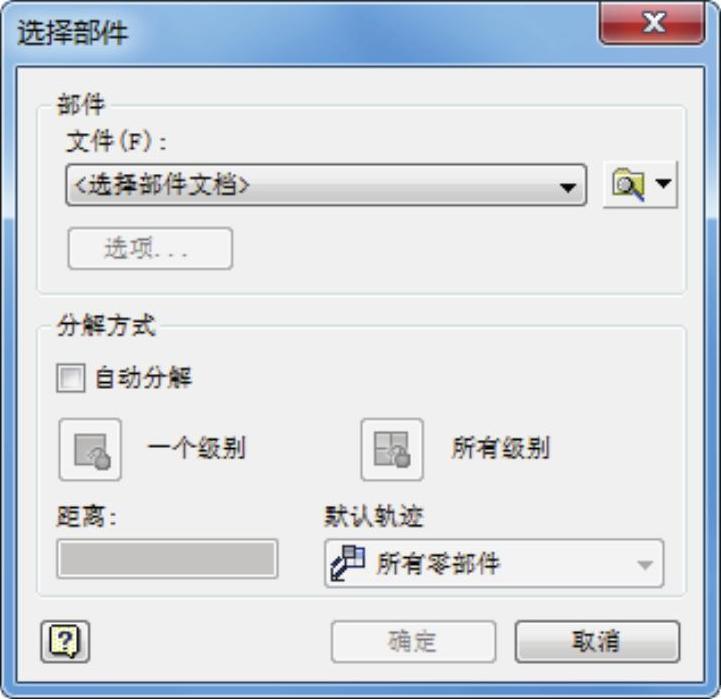

图9-16 “选择部件”对话框

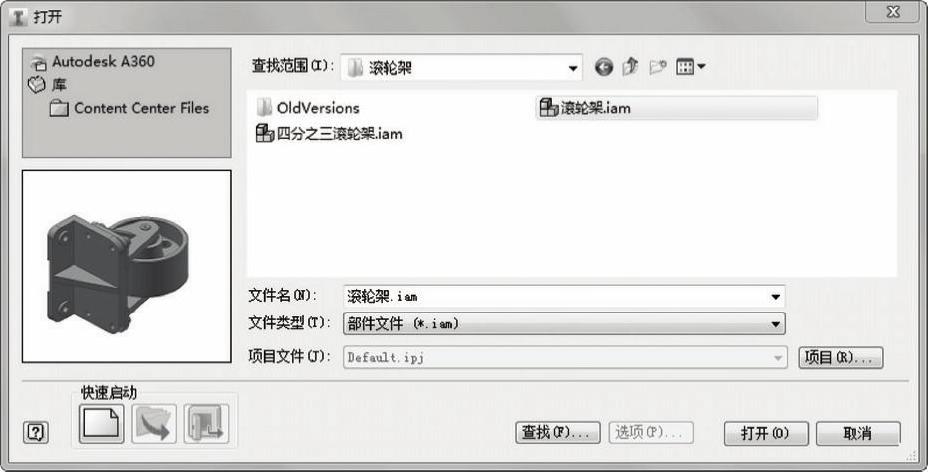

图9-17 “打开”对话框


图9-18 滚轮架

(3)调整开槽端紧定螺钉位置。

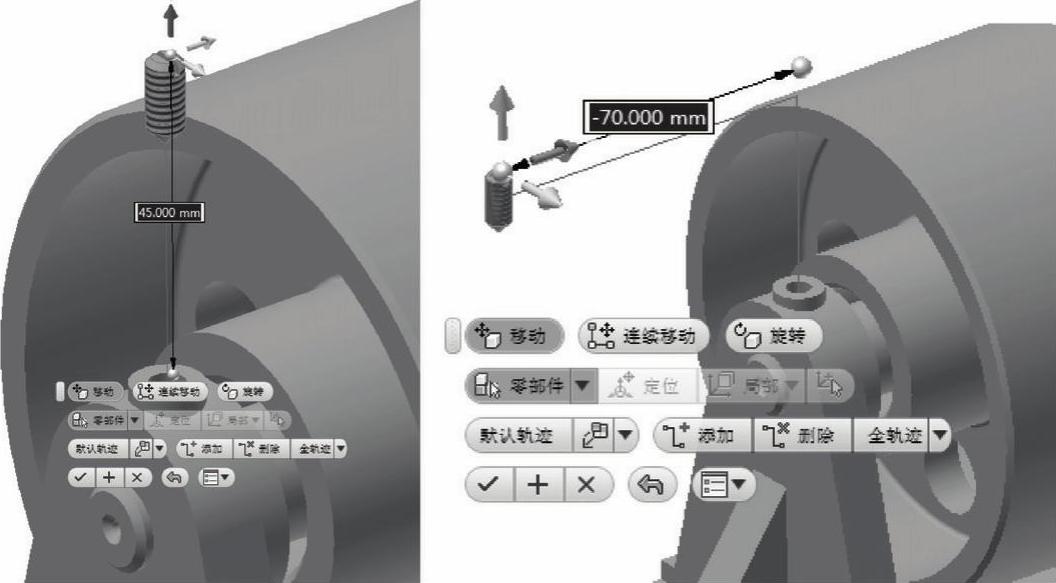

单击“表达视图”标签栏“创建”面板上的“调整零部件位置”按钮 978-7-111-53165-4-Chapter09-38.jpg ,打开小工具栏。在视图中选择开槽端紧定螺钉,方向如图9-19所示。拖动坐标系方向或输入距离,如图9-19所示,单击 978-7-111-53165-4-Chapter09-39.jpg 按钮关闭对话框,结果如图9-20所示。


图9-19 设置参数

采用相同方法,分解另一侧的开槽端紧定螺钉,如图9-20所示。

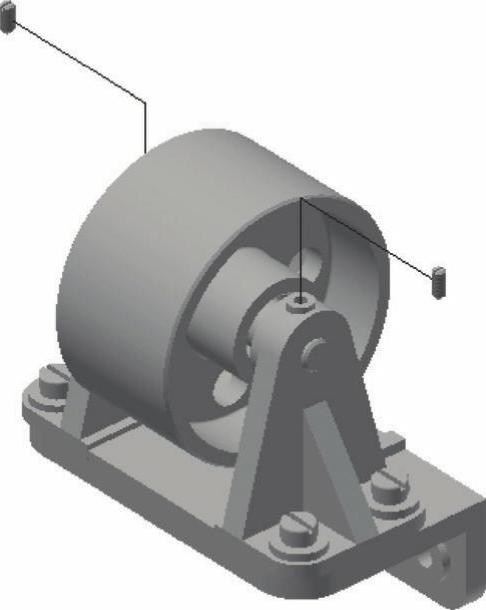

图9-20 分解开槽端紧定螺钉

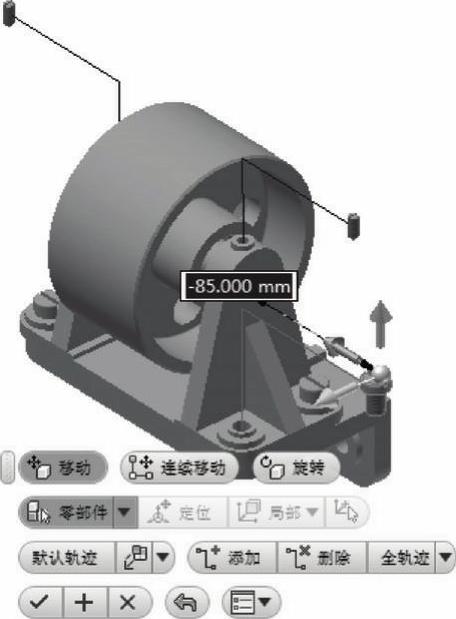

(4)调整螺钉位置。单击“表达视图”标签栏“创建”面板上的“调整零部件位置”工具按钮 978-7-111-53165-4-Chapter09-42.jpg ,打开“调整零部件位置”工具栏。在视图中选择螺钉,拖动坐标系方向或输入距离,方向如图9-21所示。单击 978-7-111-53165-4-Chapter09-43.jpg 按钮,结果如图9-22所示。

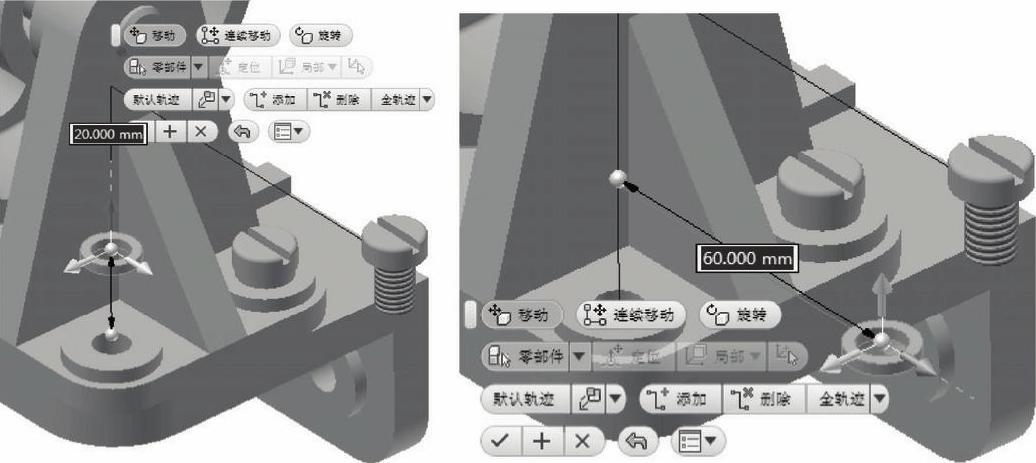

图9-21 设置参数


图9-22 分解螺钉

(5)调整垫圈位置。单击“表达视图”标签栏“创建”面板上的“调整零部件位置”工具按钮 978-7-111-53165-4-Chapter09-46.jpg ,打开“调整零部件位置”工具栏。在视图中选择垫圈,拖动坐标系方向或输入距离,方向如图9-23所示。单击 978-7-111-53165-4-Chapter09-47.jpg 按钮,结果如图9-24所示。


图9-23 设置参数

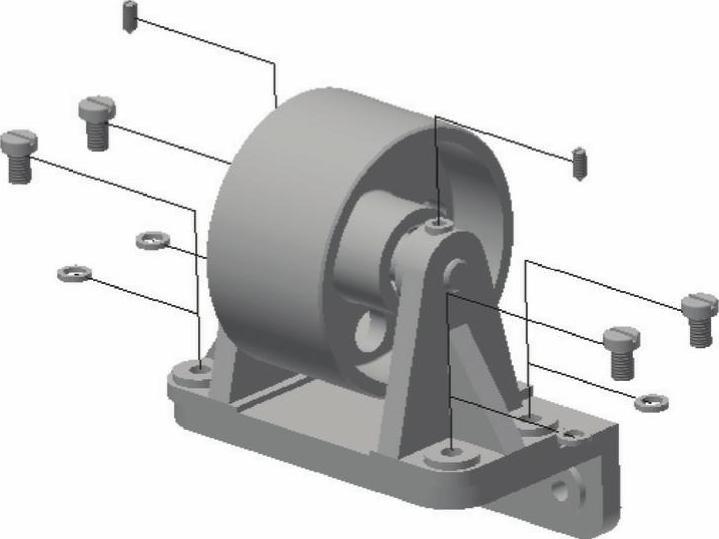

(6)重复步骤4~5,将其他3个的螺钉和垫圈分解,结果如图9-25所示。(www.daowen.com)


图9-24 分解螺钉

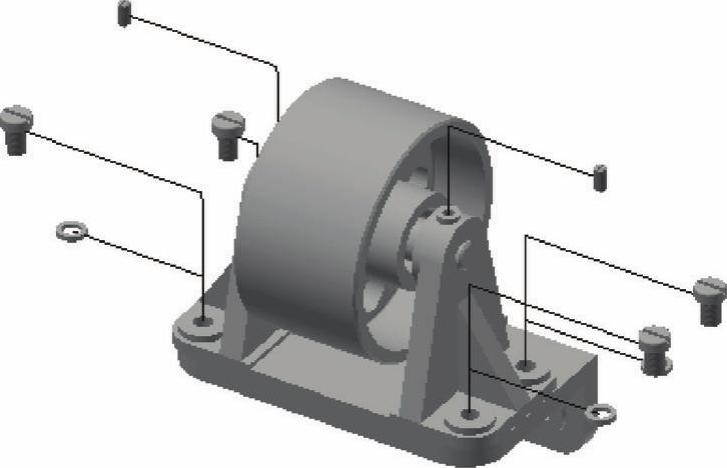

图9-25 分解螺钉和垫圈

(7)调整支架位置。

单击“表达视图”标签栏“创建”面板上的“调整零部件位置”按钮 978-7-111-53165-4-Chapter09-51.jpg ,打开“调整零部件位置”工具栏。在视图中选择支架,拖动坐标系方向或输入距离,单击 978-7-111-53165-4-Chapter09-52.jpg 按钮,结果如图9-26所示。


图9-26 设置参数

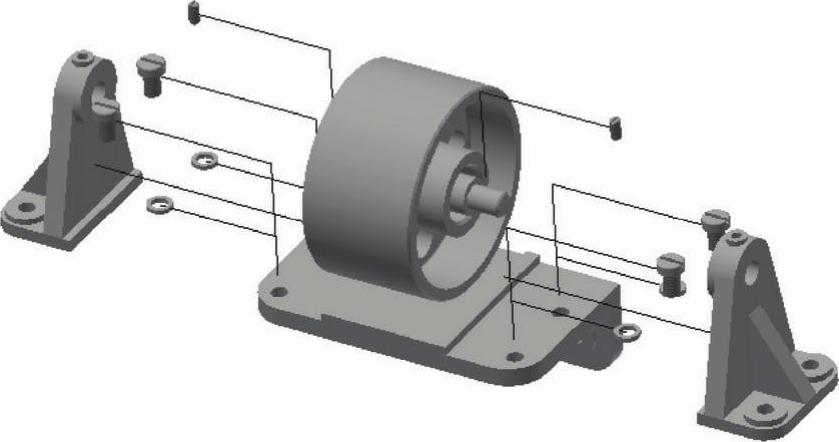

采用相同的方法,分解另一侧支架,如图9-27所示。


图9-27 分解支架

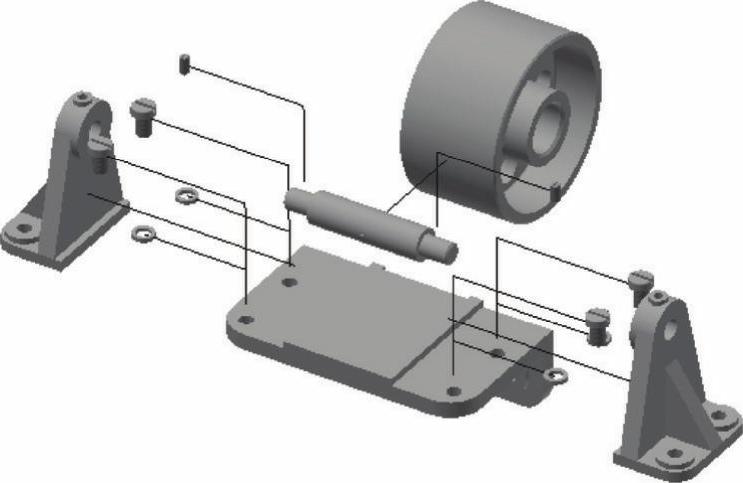

(8)调整滚轮位置。单击“表达视图”标签栏“创建”面板上的“调整零部件位置”工具按钮 978-7-111-53165-4-Chapter09-55.jpg ,打开“调整零部件位置”工具栏。在视图中选择上滚轮,拖动坐标系方向或输入距离方向,如图9-28所示。单击 978-7-111-53165-4-Chapter09-56.jpg 按钮,结果如图9-29所示。

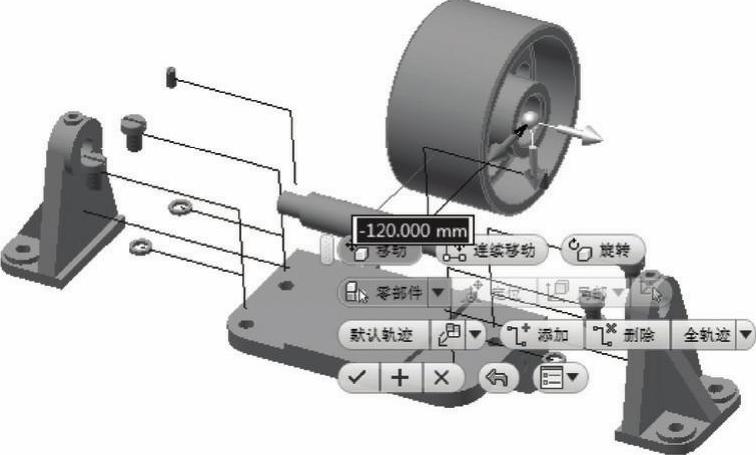

图9-28 设置参数


图9-29 分解滚轮

(9)创建动画。单击“表达视图”标签栏“创建”面板上的“动画制作”按钮 978-7-111-53165-4-Chapter09-59.jpg ,则打开“动画”对话框,如图9-30所示。在对话框中输入间隔时间为25,重复次数为1,单击“正向播放”按钮 978-7-111-53165-4-Chapter09-60.jpg ,观察动画,如图9-31所示。


图9-30 “动画”对话框


图9-31 创建动画

(10)保存动画。

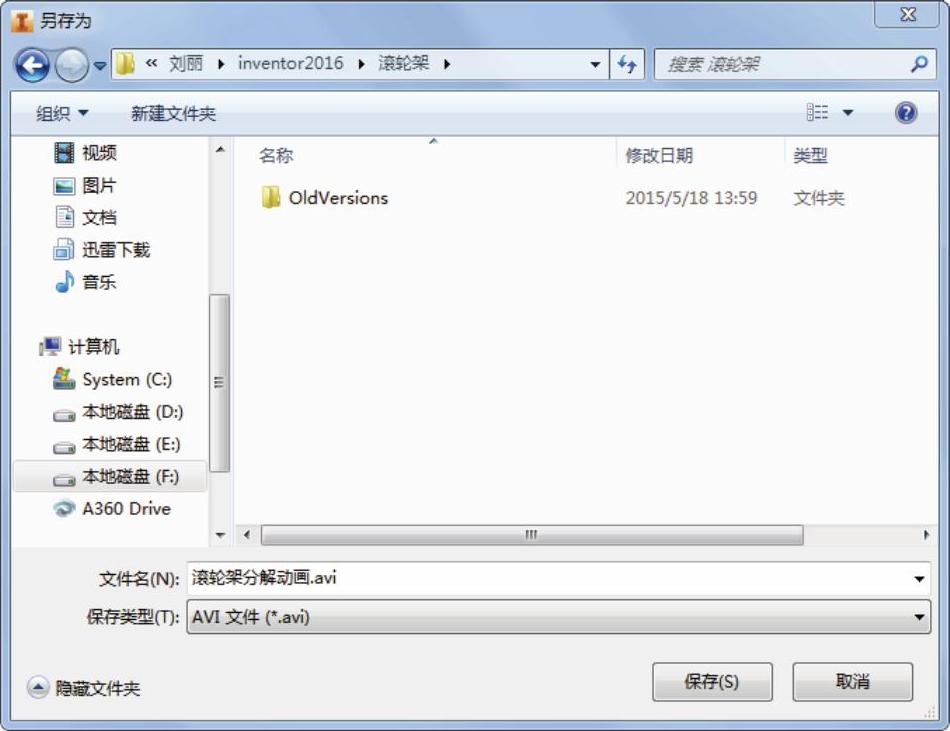

(1)在“动画”对话框中单击“录像”按钮 978-7-111-53165-4-Chapter09-63.jpg ,弹出“另存为”对话框,输入文件名为“滚轮架分解动画”,在保存类型下拉列表中选择“.AVI”类型,如图9-32所示,单击“保存”按钮,弹出“视频压缩”对话框,采用默认设置,如图9-33所示,单击“确定”按钮,开始录制动画。


图9-32 “另存为”对话框

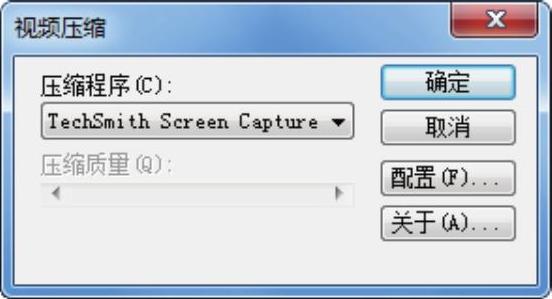

图9-33 “视频压缩”对话框

(2)单击“动画”对话框中的“反向播放”按钮 978-7-111-53165-4-Chapter09-66.jpg ,播放分解视图的动画。然后单击“正向播放”按钮 978-7-111-53165-4-Chapter09-67.jpg ,播放装配动画。再次单击“录像”按钮 978-7-111-53165-4-Chapter09-68.jpg ,完成动画的录制。

(11)保存文件。单击主菜单下“另存为”命令,打开“另存为”对话框,输入文件名为“滚轮架表达视图. ipn”,单击“保存”按钮,保存文件。
