如何创建表达视图:指定部件所需的多个视图

每个表达视图文件可以包含指定部件所需的任意多个表达视图。当对部件进行改动时,表达视图会自动更新。

创建表达视图的步骤如下:

(1)单击“表达视图”标签栏“创建”面板上的“创建视图”按钮 978-7-111-53165-4-Chapter09-4.jpg ,打开“选择部件”对话框,如图9-3所示。(2)在对话框中单击“打开现有文件”按钮 978-7-111-53165-4-Chapter09-5.jpg ,打开“打开”对话框,选择部件文件,单击“打开”按钮。

(3)返回“选择部件”对话框,如图9-4所示。在对话框中设置分解方式,单击“确定”按钮,完成表达视图的创建。

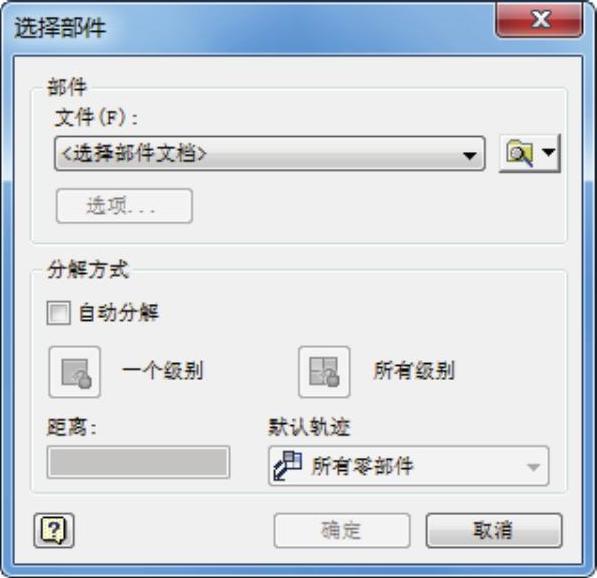

图9-3 “选择部件”对话框

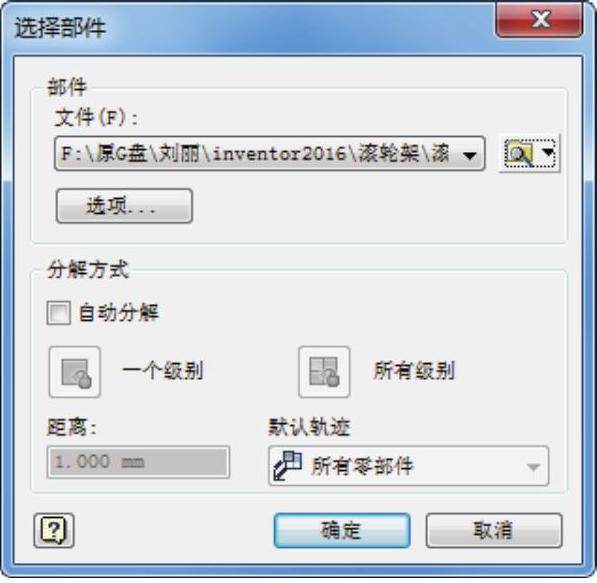

图9-4 “选择部件”对话框

“选择部件”对话框中的选项说明如下。

1.选项

单击此按钮,打开如图9-5所示的“文件打开选项”对话框,在该对话框中显示可供选择的指定文件的选项。如果文件是部件,也可以选择文件打开时显示的表达。如果文件是工程图,可以改变工程图的状态,在打开工程图之前延时更新。

(1)位置表达:单击箭头以打开带有指定的位置表达的文件。表达可能会包括:关闭某些零部件的可见性、改变某些柔性零部件的位置以及其他显示属性。

(2)详细等级表达:单击箭头以打开带有指定的详细等级表达的文件。该表达用于内存管理,可能包含零部件抑制。

2.分解方式

(1)自动分解:创建为分解视图,勾选此复选框,“距离”选项变为可用。“距离”选项指定在创建分解视图时每个零部件的分解距离,可以输入所需的距离。

(2)一个级别:自动将所有选定的零部件向下分隔至层次结构中的一个级别。如果选择

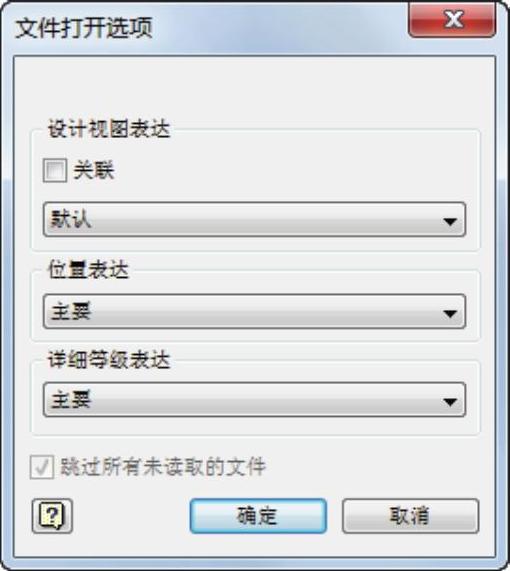

图9-5 “文件打开选项”对话框

的部件含有子部件,不会自动分解该子部件。

(3)所有级别:自动将所有选定的零部件向下分隔至零部件层次结构中的所有级别。如果选择的部件含有子部件,也会分解该子部件。

3.默认轨迹

指定要创建的轨迹。

(1)无:取消创建轨迹。

(2)所有零部件:为所有的零部件创建轨迹。

(3)所有零件:为所有的零件创建轨迹,但不为子部件创建轨迹。

(4)单一:为每个位置创建单一轨迹。

技巧:

创建了表达视图以后,在浏览器中出现对应部件的图标。在一个表达视图文件中可以包含多个表达视图,但是当前同时只有一个视图处于激活状态,激活的视图将在浏览器中亮显,未激活的视图将暗显,如图9-6所示。用户还可以选中某个菜单命令,利用右键菜单中的“激活”选项来激活某个视图,如图9-7所示。

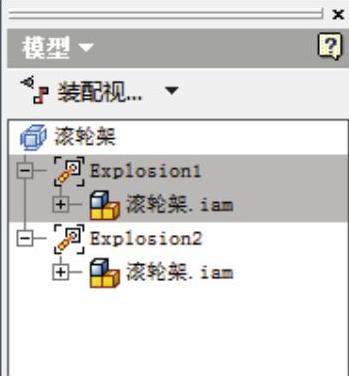

图9-6 激活的视图将在浏览器中亮显

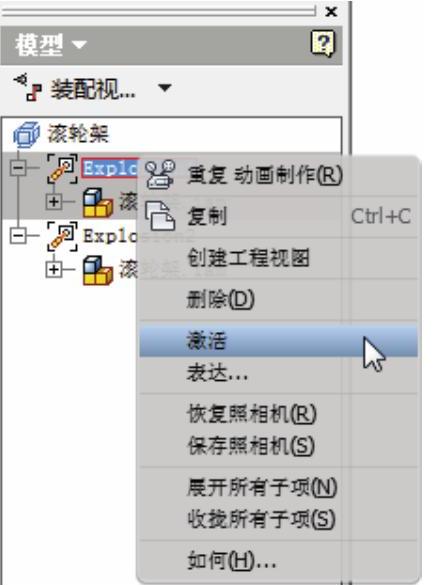

图9-7 快捷菜单
